Origin(Pro)：三元圖（Ternary Plot）

時間：2020-08-07 來源：數據繪圖瀏覽：

三元圖（Teranary Diagrams） 可以用來表示三個元素(X,Y,Z)之間的相互關係或是比例，其典型代表是三元相圖。Origin(Pro)集成了三元圖的模板，可以繪制散點、線性和點線形三元圖。

數據格式
1. 需要三列數據，為XYZ格式

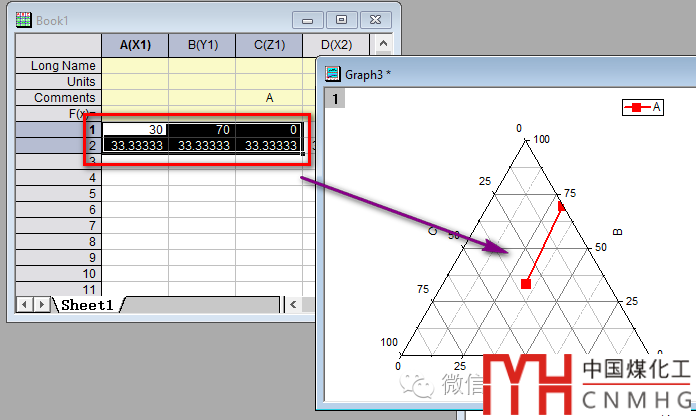

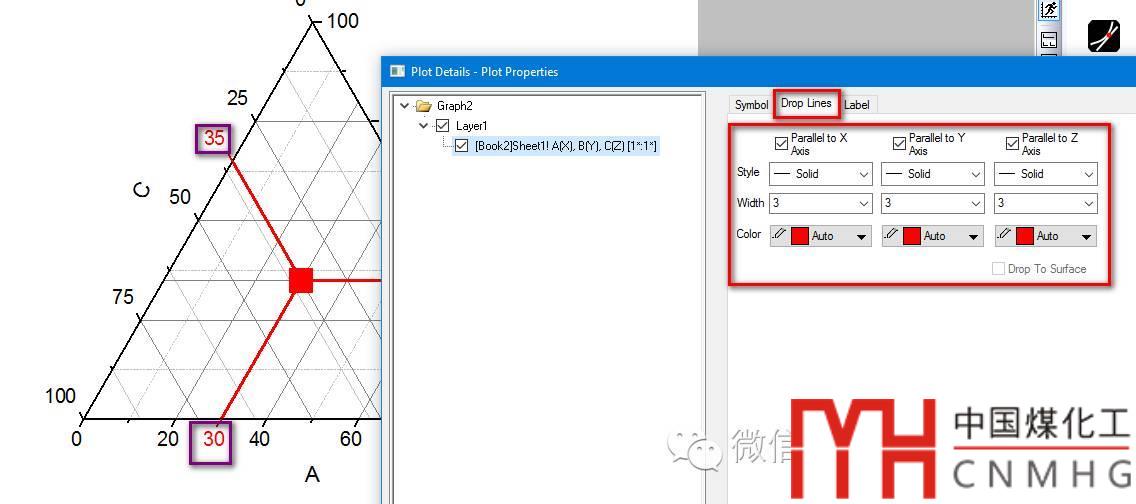

2. 繪制三元圖時，數據會歸一化處理，即|x|+|y|+|z|=1(100)。通過添加Drop Lines，便于識讀三元圖
繪制方法

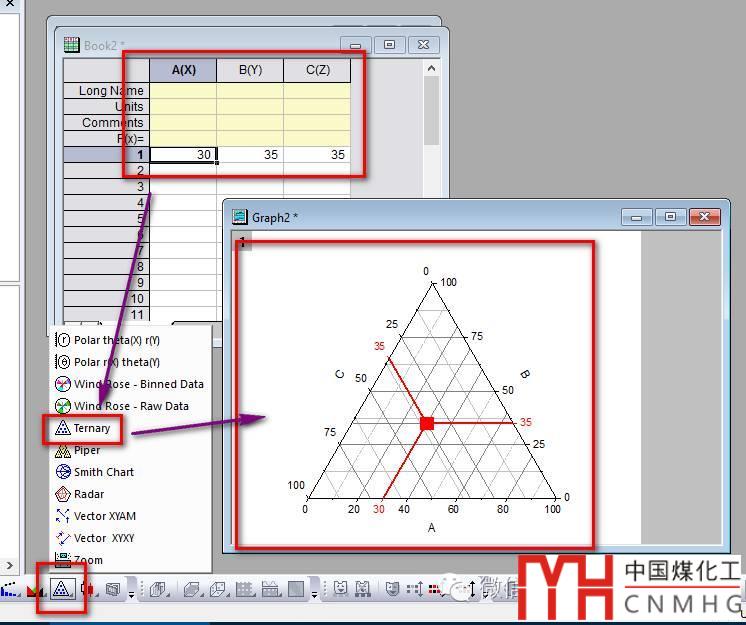

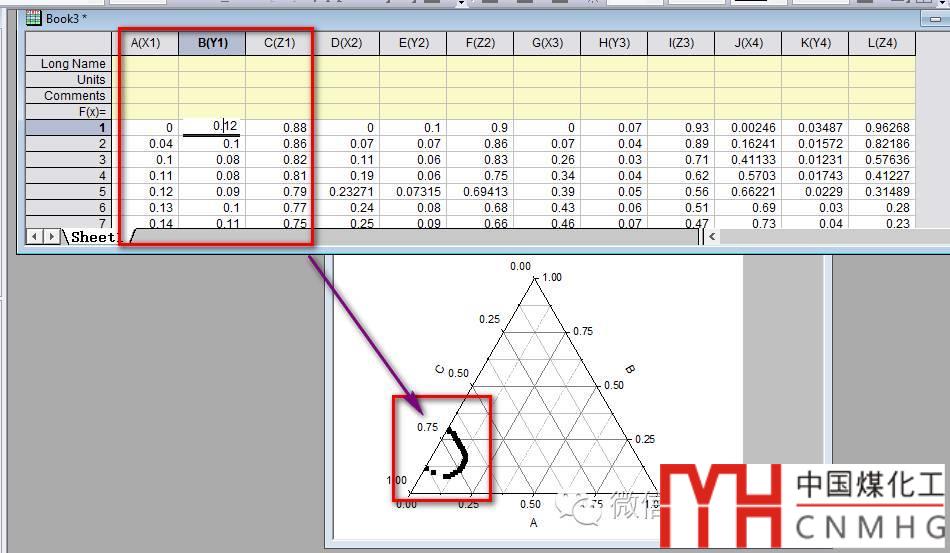

1. 單組數據：選中數據，插入Ternary，默認為散點圖，一次只能繪制一組XYZ數據。

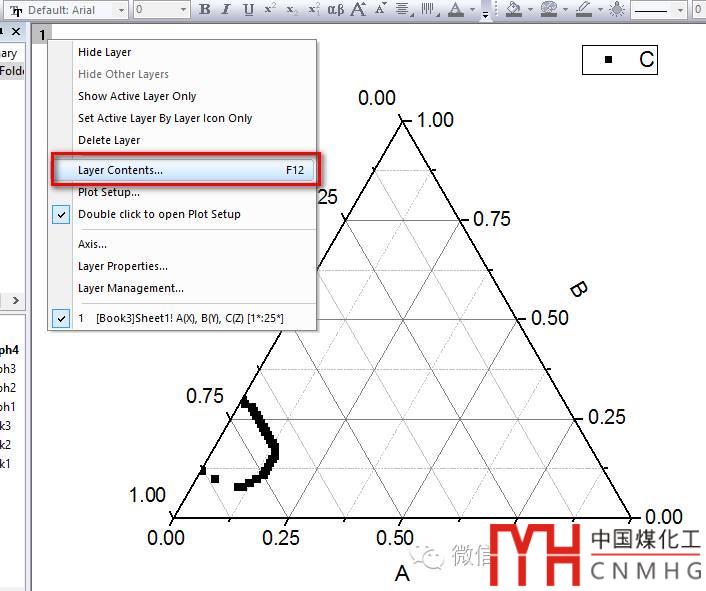

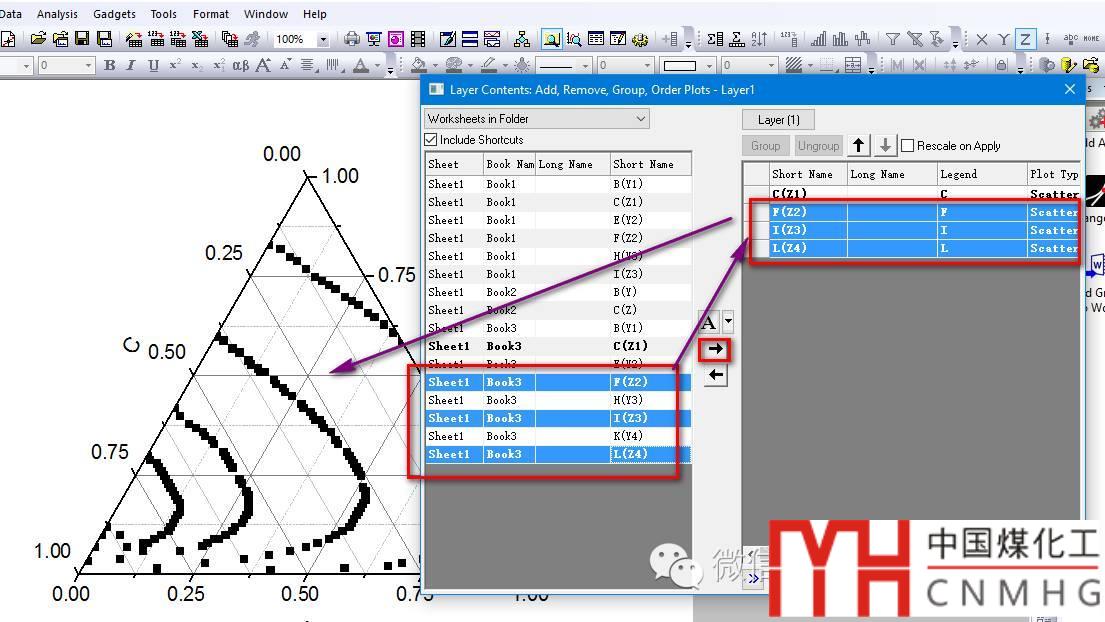

2. 多組數據：需要使用Layer Contents 功能添加多組數據到三元圖中。
3. 變換圖形類型

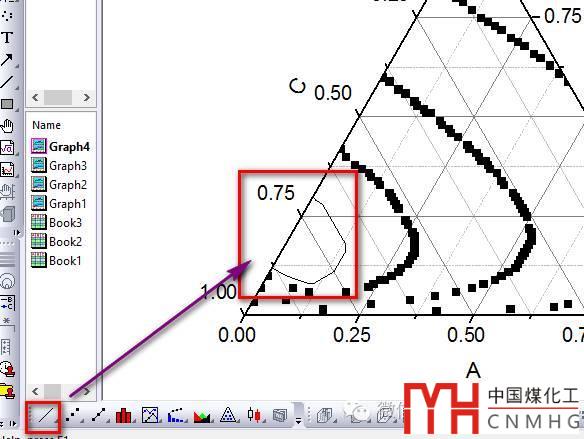

  1. 激活圖形，單擊Line或者其他圖標，變換圖形類型

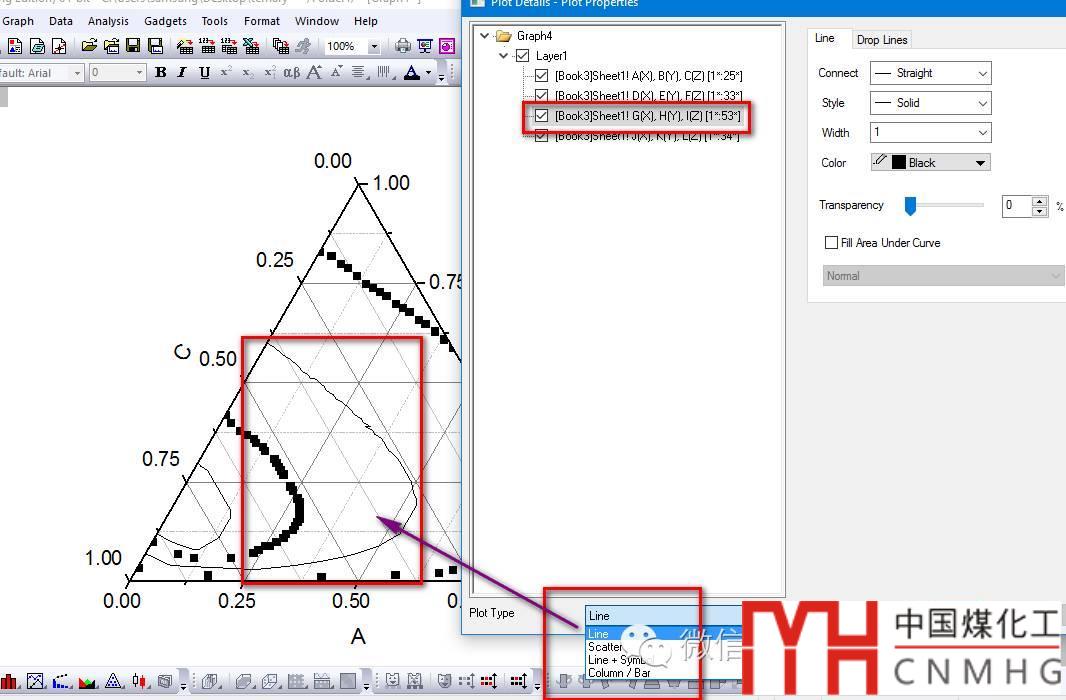

  2. 使用Plot Details面板，修改圖形類型

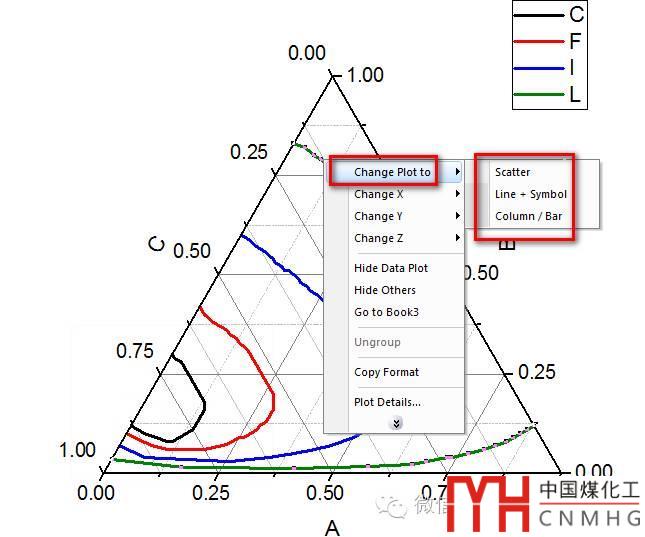

  3. 右擊曲線，使用Change Plot to功能
