之前發過多篇關于CAD顏色的文章，但最近有好幾位網友問到了打印和顯示問題都與顏色相關，都是因?yàn)槭褂昧苏娌噬鸬?，雖然有些問題在之前的文章中已經介紹過，但發現還是有很多初學者對CAD顏色中索引色和真彩色的區別不太清楚，覺得有必要再總結一下。

每日一貼-CAD中顏色的作用和設置時應該注意的問題？

在CAD打印時怎么設置打印輸出的顏色？

為什么CAD選用黑白樣式表打印出來還是彩色？

CAD中為什么有些圖形能顯示，卻打印不出來？

索引色和真彩色的區別？

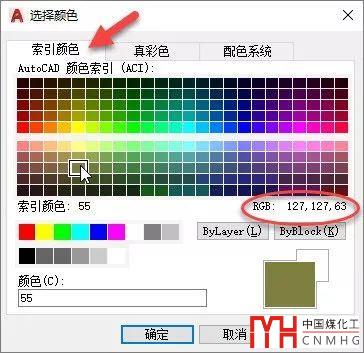

在CAD中顏色的作用主要有兩個：一個是更容易區分圖形，還有一個作用就是控制打印，在早期CAD版本中支持的顏色很有限，AUTOCAD專門挑了255種顏色，這些顏色叫AUTOCAD COLOR INDEX（ACI顏色），也就是索引色，如下圖所示。

索引色的編號是1-255，每種顏色對應不同的RGB顏色值，圖層或圖形設置成索引色時只會顯示一個數值，如下圖所示。

到了后來的版本，隨著計算機和CAD的性能不斷提升，255種顏色也無法滿足用戶的需求，于是CAD后續添加了真彩色和配色系統。真彩色就是將紅綠藍RGB三色分成0-255級（8位，也就是2的8次方）組合成的24位（2的24次方，1600萬種顏色）。

而配色系統是某些行業或軟件中使用的類似于色卡的顏色系統，其色彩數量也許達不到1600萬種，但也遠遠多于255種顏色。

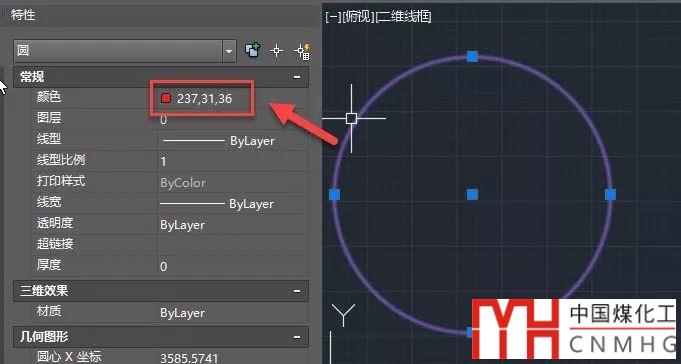

圖層或圖形設置成真彩色和配色系統顏色時，顏色特性會顯示RGB的值，如下圖所示。

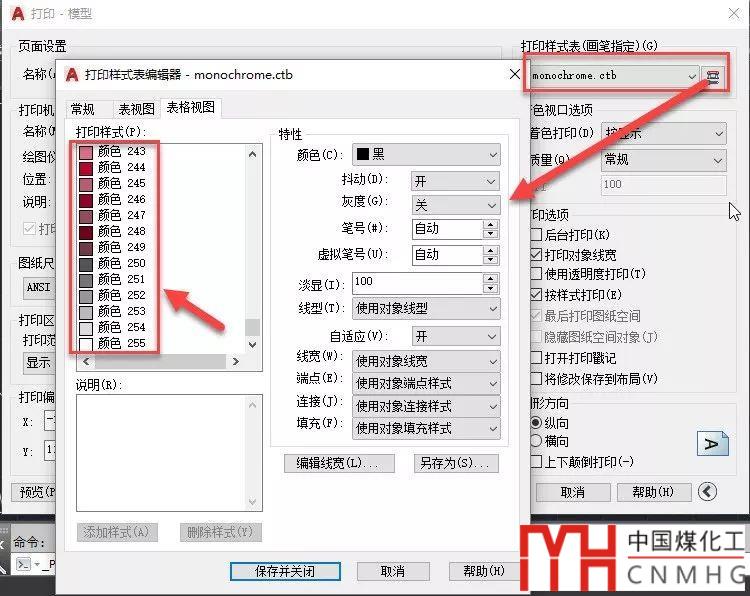

在CAD打印時我們通常使用CTB打印樣式表來控制打印輸出的顏色、線寬等其他特性，如下圖所示。

CTB打印樣式表的表格視圖中列出的是255種顏色，右側是針對選中的顏色設置打印輸出的顏色和其他參數。255個列表項已經不少了，大多數情況一張圖紙中可能只會用到的顏色不超過10種。大家也很容易理解，CTB文件采用255種索引色來設置還有可能，使用1600多萬種顏色來設置打印輸出顏色顯然是不可能，因此希望初學者記?。?/p>

打印樣式表CTB文件只能控制索引色顏色，真彩色不受CTB打印樣式表控制，會按原色打??！

當然如果非要真彩色，還想自己控制打印輸出的顏色和線寬，可以使用命令打印樣式表STB文件。

CAD打印樣式表如何設置？CTB和STB有何區別？

使用真彩色可能會帶來哪些哪些問題？

因?yàn)檎娌噬皇蹸TB打印樣式表控制，如果我們知道這一點，可以合理利用這個特點，但如果不知道這一點，則有可能因?yàn)殄e(cuò)誤地使用了真彩色導致一些打印和顯示的問題。這里簡單給大家介紹一些比較常見的因?yàn)檎娌噬赡軐?dǎo)致的問題。

1、打印時圖形消失

如果圖形被設置成真彩色的255,255,255（白色），看上去跟索引色的7號色是一樣的，但索引色的7號色默認會打印成黑色，而設置成真彩色白色仍然會按照白色打印，在白色上自然就看不到了。

所以在打印時圖形消失時，首先要檢查所在圖層是否設置了不打印，其次就是要檢查圖層或圖形的顏色是否設置成了255,255,255。

如果我們需要在一個暗色的底色上打一個反白的圖形，或者希望遮擋圖中某一部分圖形，也可以將圖形設置成真彩色的白色，或用一個設置成真彩色白色的填充來遮擋其他圖形。

2、用黑白的打印樣式表但有的線打印出來還是彩色

這個問題跟上面的問題原因是一樣的，只是現象不同而已。大多數圖紙都會單色打印，會使用monochrome.ctb這個打印樣式表，所有索引色的輸出顏色都設置成了黑色，可惜真彩色不受這個控制，如果圖形設置成了真彩色，就還是打印彩色。

假如使用的彩色打印機，就會看到黑白的圖形中一些線條出現很醒目的彩色。假如使用的黑白打印機，假如圖形顏色比較深，可能問題會忽略，假如圖形顏色比較淺，比如說是淺黃色，打印時會轉換成淺灰色，會發現圖形打印出來比較淡，甚至看起來像虛線。

3、圖形在模型空間可以看到，切換到布局空間消失

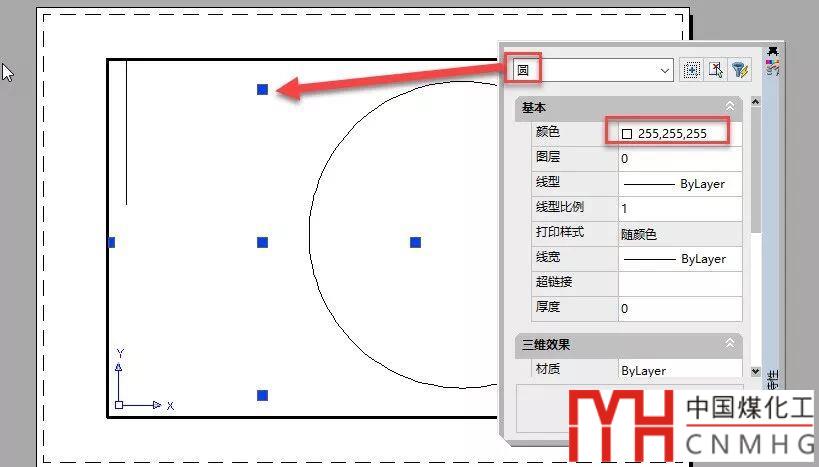

上面都說真彩色的白色在打印時會消失，有些圖紙顏色設置成255,255,255的白色，因?yàn)槟Ｐ涂臻g默認背景顏色是黑色或深灰色，而布局中默認背景顏色是白色，索引色的圖形會自動進行反色處理，而真彩色也沒有進行反色處理，因此導致設置成真彩色的圖形在布局中無法顯示，如下圖所示。

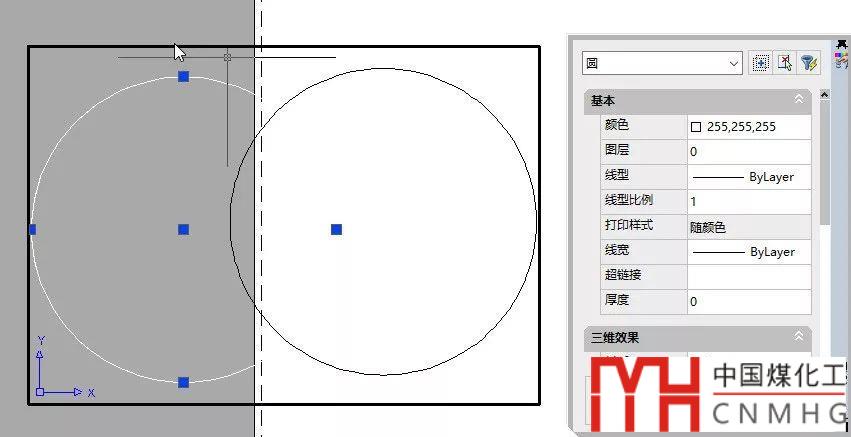

可以看到設置成真彩色255,255,255的圓雖然看不到，但可以選中，圖形并沒有顯示，只是看不到了，如果我們把視口移到非白色背景的區域或?qū)⒉季直尘霸O(shè)置成非白色，這個圓就可以看到了，如下圖所示。

所以要讓圖形正常顯示，只需要將圖形設置成索引色的白色。

之前我還真沒有注意設置成真彩色白色到布局直接不顯示，我還以為需要在布局中顯示頁面設置才會出現這種情況呢！

CAD在布局的圖紙線條顏色全部顯白色或黑色？

如果自己遇到過類似問題，然后找到原因并解決后，可能會印象更深刻。如果大家之前沒有遇到過類似的問題，也不妨畫幾個圖形，分別設置成索引色和真彩色的白色和彩色，然后切換到布局看一下，然后再使用MONOCHROME.CTB打印樣式表打印預覽或打印輸出PDF看看實際的效果，可能會印象更深刻。
