儲罐壁厚計算考不考慮內壓？

時間：2020-09-30 來源：盧梭說壓力容器瀏覽：

GB 50341不是一本“平易近人”的標準，內容繁雜，而且很多公式直接將常數代入，雖然便于運用，但因此丟失了一些細節，不夠直觀。

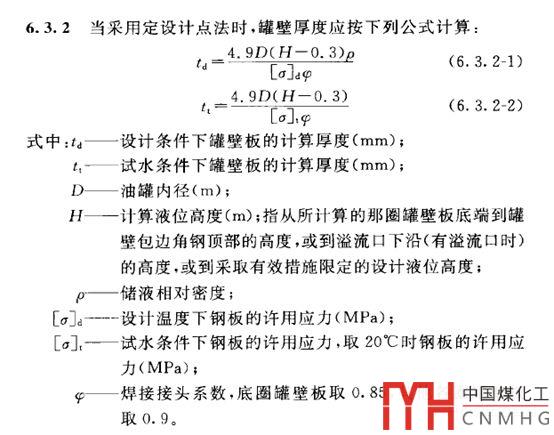

如果單看GB 50341中罐壁厚度的計算公式，見下面的截圖，里面是沒有氣相空間壓力這一項的，式中僅有介質液位高度H。似乎就不考慮設計壓力了？

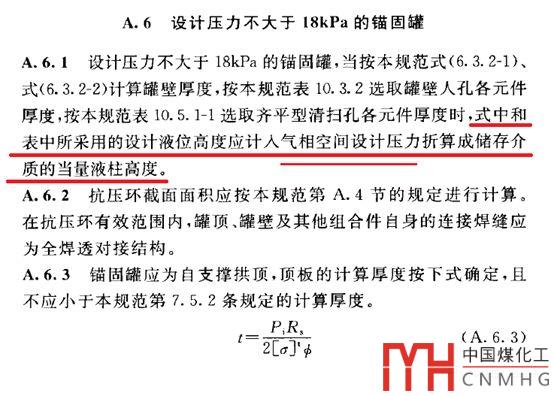

但在GB 50341-2014在附錄A.6.1有一句話：…設計液位高度應計入氣相空間設計壓力折算成…當量液柱高度。即：在計算罐壁厚度時，除了存儲介質的液柱靜壓之外，還應將上部氣相空間設計壓力（即儲罐的設計壓力）折算成當量液柱靜壓，代入公式計算。

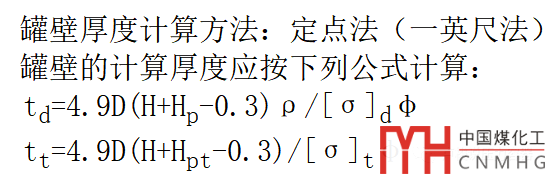

所以，這種情況下，如果將罐壁厚度計算式寫成這樣（截圖自PVD軟件），就比較明顯了，下圖式中Hp、Hpt為內壓、試驗壓力的當量液柱高度。

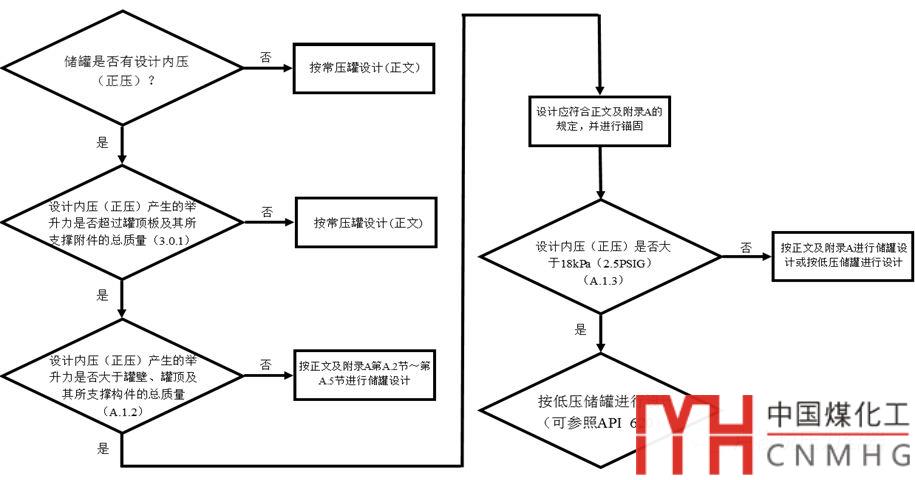

另，至于什么時候應該“啟用”標準的附錄A，可參考下面的決策樹：
