教程 | Origin利用矩陣2步繪制Heatmap和Contour圖

時間：2020-08-31 來源：編輯之譚瀏覽：

ORIGIN教程

【導讀】前期推出過很多XYYYY型數據的Contour圖，利用了虛擬矩陣。怎樣根據數據創建一個矩陣，并繪制Heatmap和Contour圖呢？

【教程】

第一步：矩陣的創建

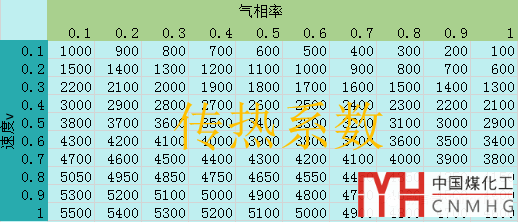

實際實驗數據如下表：

它描述了一個10×10的行列矩陣。

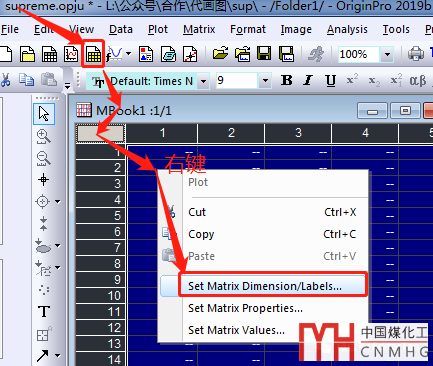

在origin軟件中，創建矩陣，修改矩陣緯度、標簽。

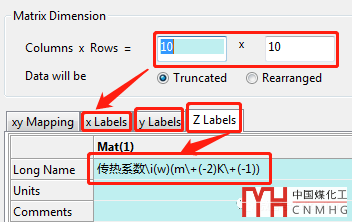

在彈窗中，進行如下設置，包括XYZ軸標題。

LongName中的樣式符解釋如下：

i(w)：表示w斜體；

+(-2)：表示-2為上標。

可以聯想到

-（2）：表示2為下標。

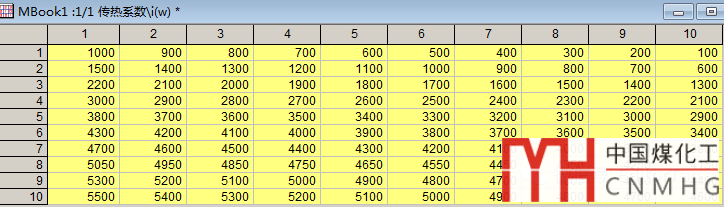

上述步驟，確定后，即可創建一個10×10的空矩陣。我們從Excel中復制傳熱系數數據，粘貼到矩陣中，得到下表。

第二步：繪制Contour圖

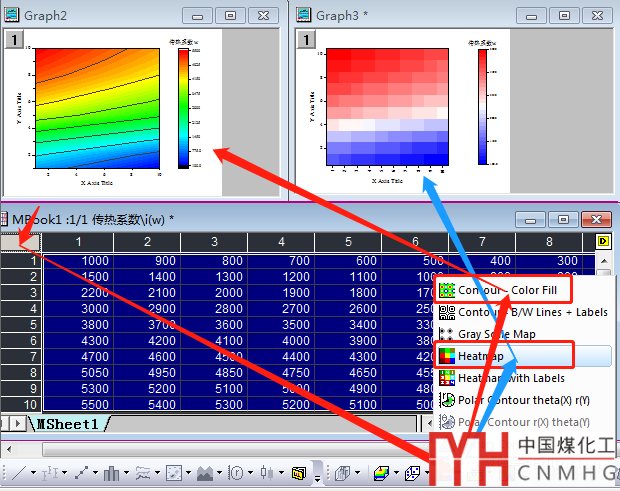

點擊矩陣左上角灰色空白可以全選數據，選擇下方工具欄的Contour-color fill和Heatmap工具分別繪制Contour圖和熱圖。

其他美化調整的步驟就不啰嗦了。

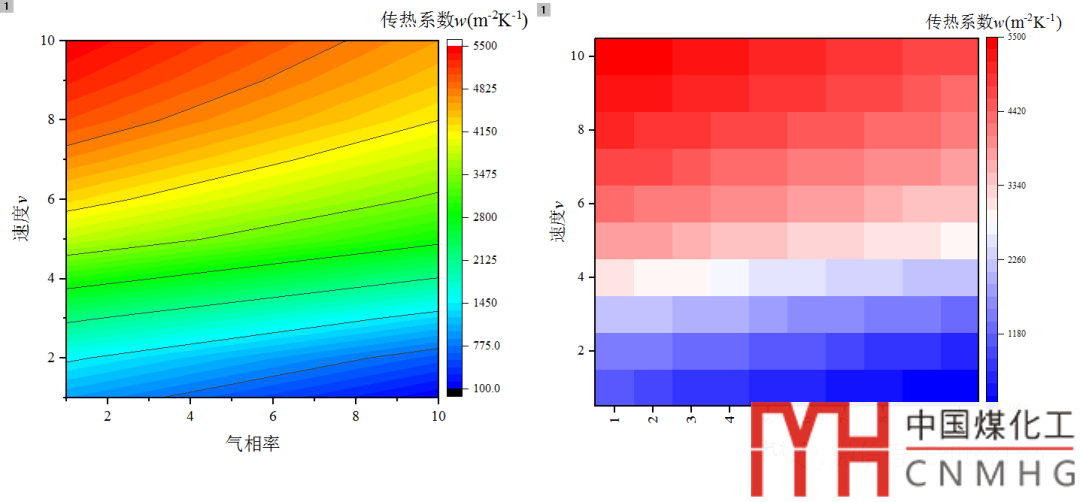

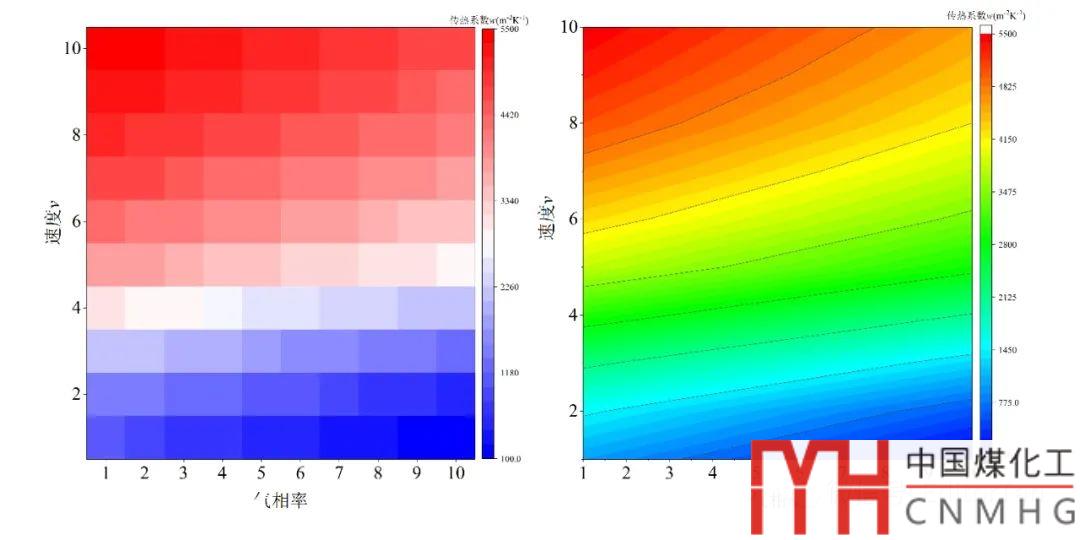

分別得到最終的效果如下：
