CAD擴展工具里提供了將圖塊替換成另一種圖塊的工具：BLOCKREPLACE，但這個命令只能按圖塊名來替換，也就是將所有同名的圖塊都替換成另一種圖塊。之前有網友問是否能將某種圖塊的一部分替換成另一種圖塊，最近找到一個插件，可以實現這個功能，再次分享給大家。

鏈接：https://pan.baidu.com/s/1eTZB70Y 密碼：i1c4

使用方法如下

1、輸入AP，加載此插件。

2、在命令行輸入RIBLOCK，回車。

命令行會彈出下面提示：

Select one of the blocks to be replaced or Enter to input name:

3、此時我們可以直接在圖中拾取一個圖塊獲取要被替換的圖塊名，如果知道圖塊的名字，可以直接回車，看到提示后輸入圖塊名，如下圖所示。

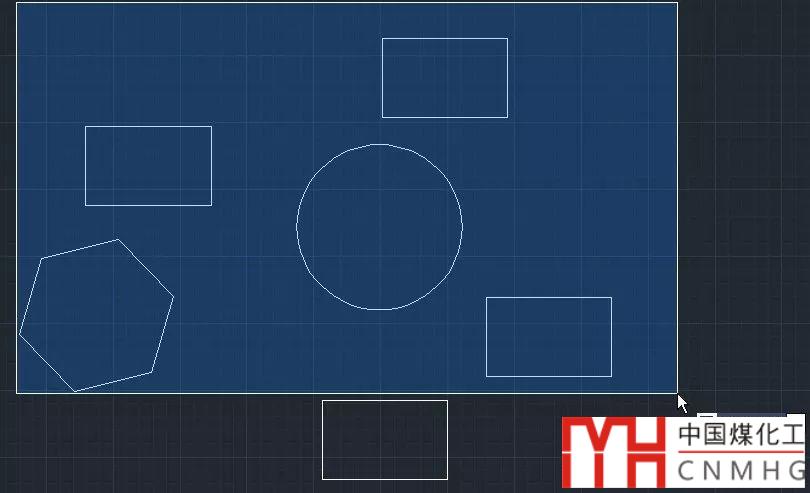

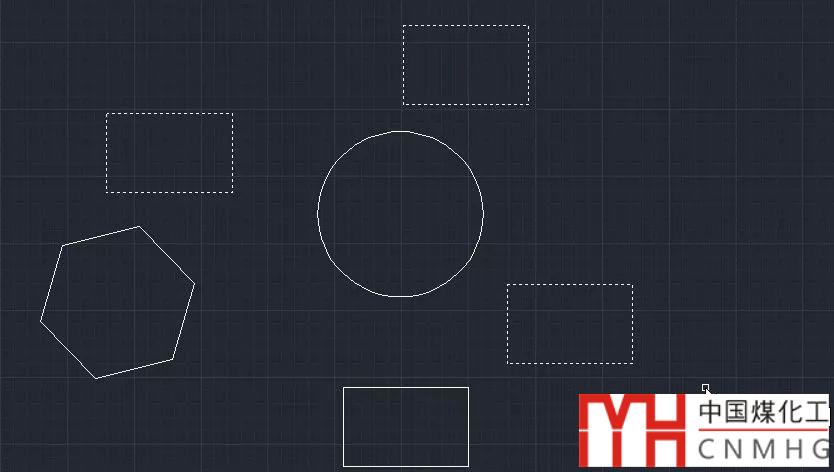

4、注意提示“選擇對象”的時候，這時候才是讓我們選擇要替換的圖塊，之前拾取的樣例不算。因為已經通過拾取一個樣例圖塊或輸入圖塊名，此時我們可以直接在圖中框選要替換的圖塊，只有同名的圖塊才會被選中，如下圖所示。

命令行會繼續提示選擇對象，我們還可以繼續點選或框選其他區域要替換的圖塊。

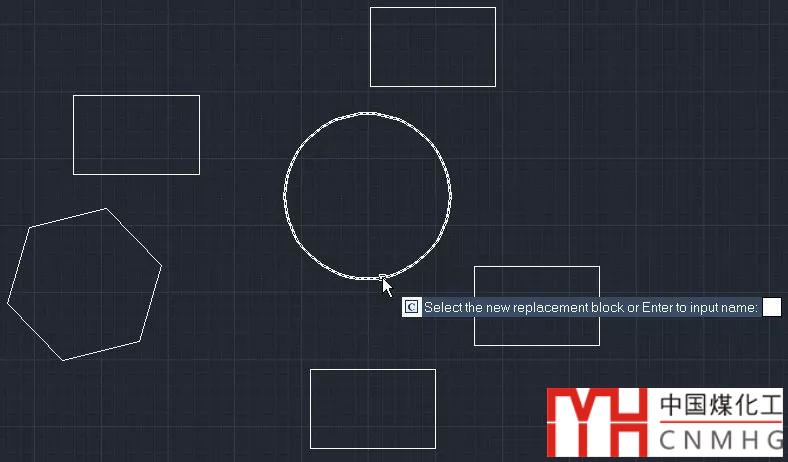

5、選擇完后回車，命令行，會提示讓我們選擇要替換成的圖塊，提示跟之前的類似，也可以直接在圖中拾取一個樣例或者回車后輸入圖塊名就可以完成替換，如下圖所示。

替換圖塊通常是類似的，插入點也應正確的設置，否則會出現圖形挪位。
