CAD中光柵圖像(圖片)如何裁剪和設置透明？
CAD中的光柵圖像，也就是我們平時說的圖像或圖片文件，常見的格式有BMPJPGPNGTGATIF等。
光柵圖像本身是矩形的，但有時我們只希望顯示其中一部分，需要將圖像的一部分裁剪掉或變成透明效果，在WORD和POWERPOINT這些軟件里都有工具可以設置裁剪和透明，在CAD是否可以設置裁剪和透明呢？
答案是肯定的，而且CAD作為一款圖形軟件，顯然要比OFFICE軟件提供更靈活的功能。CAD提供了光柵圖像裁剪的功能，也提供了透明的功能，我們可以根據自己的需要去設置透明效果。
首先來說一下圖像裁剪，CAD圖像裁剪不僅可以用矩形框進行裁剪，還可以創建多邊形、橢圓等任意封閉區域進行裁剪，封閉線可以自相交，但裁剪效果就不保證了。矩形、不規則多邊形邊界可以在裁剪時再定義，但建議事先就畫好裁剪邊界。
圖像裁剪的命令是imageclip，菜單：修改》裁剪》圖像，在新版RIBBON界面的工具欄里還真沒找到按鈕在哪兒。如果英語還行的話，記住這命令也不難，image(圖像)，clip(裁剪)。
執行imageclip命令后，提示選擇圖像，然后會彈出如下提示：
輸入圖像剪裁選項 [開(ON)/關(OFF)/刪除(D)/新建邊界(N)]<新建邊界>
如果設置了裁剪邊界后，可以通過ON和OFF開關裁剪效果或輸入D刪除設置好的裁剪邊界，默認選項為“新建邊界”，直接回車會彈出如下提示：
外部模式 - 邊界外的對象將被隱藏。
指定剪裁邊界或選擇反向選項:
[選擇多段線(S)/多邊形(P)/矩形(R)/反向剪裁(I)]<矩形>:

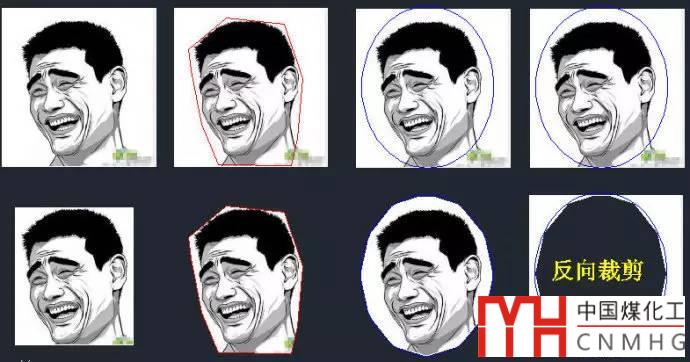

從選項中我們可以看到裁剪邊界可以選擇矩形、多邊形和選擇多段線，你可以根據自己的需要來輸入選項，默認選項是矩形。各種不同邊界的裁剪效果如下：
圓形的話雖然可以用多段線來繪制，比如畫多段線的時候輸入A，畫個半圓，然后輸入CL，直接封閉就是一個多段線圓，但選作裁剪邊界時好像還是不行。圖像裁剪時不支持帶弧段的多段線，如果一條多段線由多段弧線組成，裁剪邊界將是由端點組成的多邊形。而用多段線繪制的圓，轉換后是兩條重合的線段，無法形成封閉區域，因此無法裁剪。如果非要裁剪成圓形的話，看來只能用多邊形來繪制邊界了，邊數設置得多一點就像圓了。

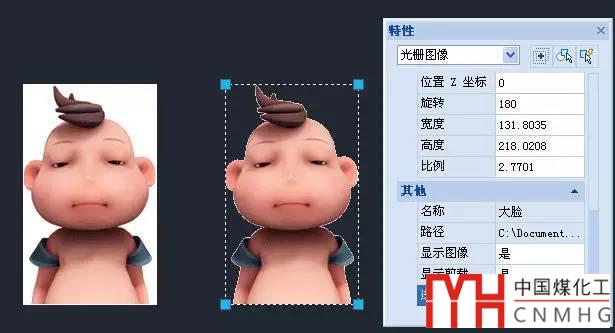

如果圖像的裁剪邊界很復雜，需要跟圖像內容的邊界貼合得非常好的話，或者你就需要一個非常圓滑的圓形邊界的話，就不建議用多段線邊界來裁剪了，可以利用圖像處理軟件對圖像進行處理， 然后利用透明功能來處理圖像了，比如說將圖片保存為帶透明區域或通道的PNGTGATIF文件，在CAD理插入圖像后，將圖像屬性設置為透明，如下圖所示。
在這種情況，雖然周圍的圖像不顯示了，但還會顯示一個矩形框，如果不想顯示邊框，需要調整一個變量：imageframe的值為0，這個變量在菜單里可以找到：修改》對象》圖像》邊框。

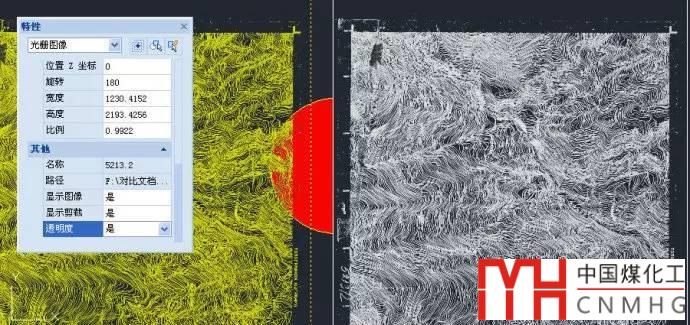

在CAD中用得比較多，而且最重要的圖像是掃描的地形圖，對于類似地形圖的透明有著特殊的處理方式，這些圖像通常都非常大，單個圖像文件有的就有十幾、二 十MB，這些圖形不需要做太復雜的處理，只需保存成黑白分明的黑白（灰度模式）圖形，插入到CAD中后，就可以自動處理透明效果，而且線條顏色還可以通過 顏色屬性進行設置。如下圖所示，原圖是白底黑線的TIF圖形，這是插入到CAD后的效果，左側是設置透明和顏色后的效果，右側是原始并不設置透明的效果。
至于光柵圖像的處理技巧，如何使用PS，不是我的強項，這里就不多講了。
以上技巧適用于AUTOCAD及浩辰CAD等類似的CAD軟件。
