CAD中的圖形被稱為對象，那什么是子對象呢，子對象就是對象的下一級對象，比如多段線中的直線段和圓弧，三維對象的面、邊和頂點。選擇子對象的目的就是對圖形的局部進行編輯。二維圖形在被選中后會顯示藍色的夾點，夾點可以直接選中后拖動，并且還可以對圖形進行其他方式的編輯，相關介紹可以參看以前發布的相關文章。

CAD中什么是夾點？夾點編輯怎么用？

除了二維對象的夾點外，我們還可以選擇對象的其他字對象，通過改變子對象的位置修改圖形的形狀。

如何選擇子對象

1、按住 Ctrl 鍵后單擊對象。這種方式適合多段線和三維對象等，但多段線因?yàn)樘峁┝藠A點編輯功能，還可以用拉伸STRETCH命令選定多個頂點進行移動，因此很少用這種方式選擇子對象來調整多段線，更多的時候用于選擇三維實體、曲面或網格對象的面、邊或頂點。

不過，如果想刪除多段線中間的某一個線段或多段，可以利用CTRL鍵選定這些段后用刪除ERASE(E)刪除，這可能是夾點編輯做不到的，不知大家以后能不能用得上。

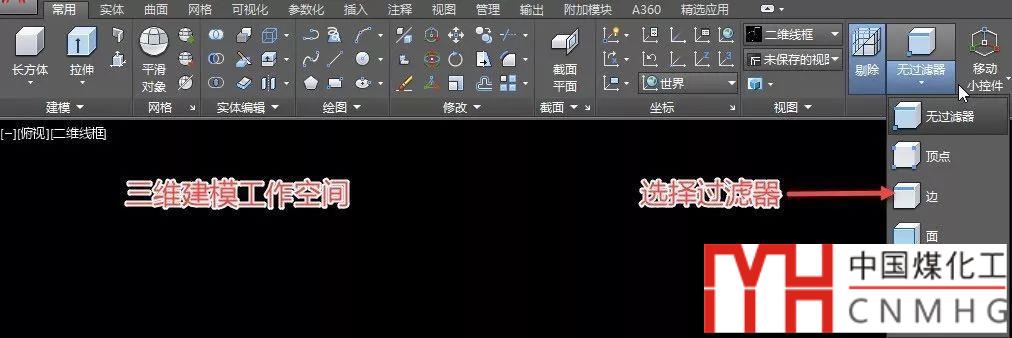

2、設置子對象過濾器。可以在多個三維功能區選項卡的“選擇”面板中找到，該過濾器指定在單擊三維對象時選定的默認子對象。如果無過濾器處于選定狀態，將選擇整個對象。

選擇三維圖形的子對象

選定的子對象會根據子對象的類型顯示不同類型的夾點。

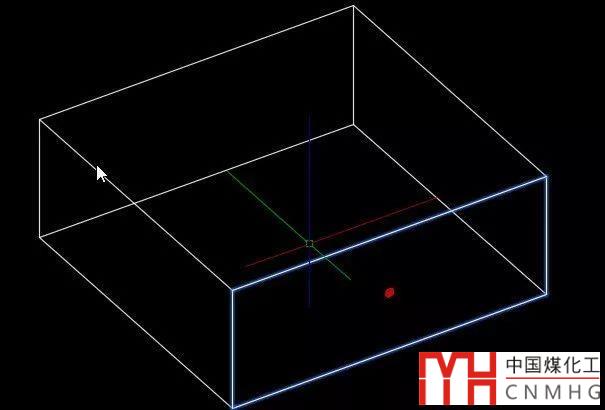

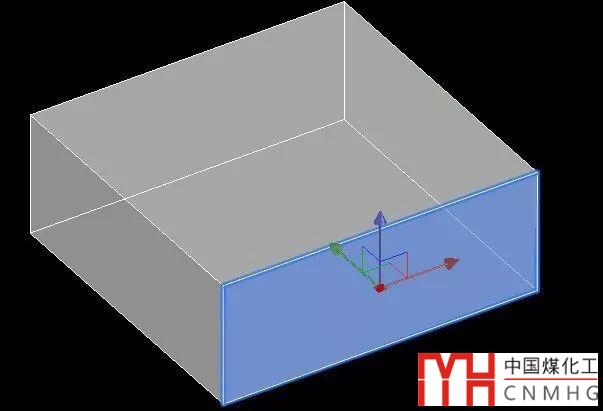

選擇面后著色和二維線框模式下的顯示效果如下圖所示。

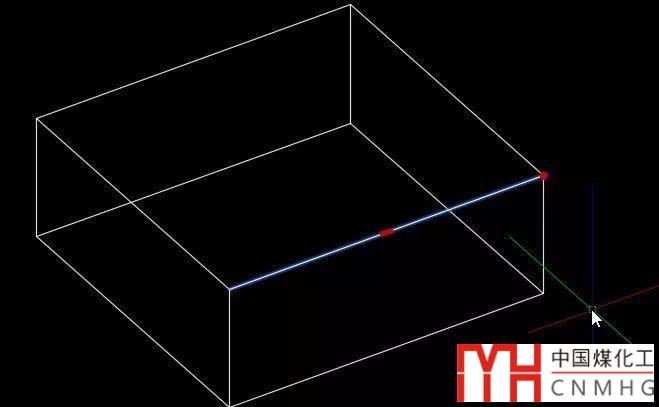

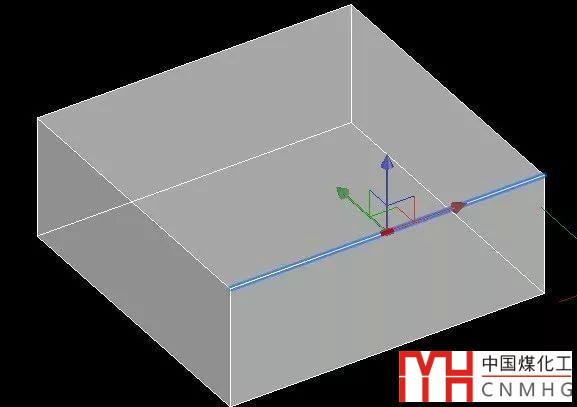

選擇邊在不同著色模式下的顯示效果如下圖所示。

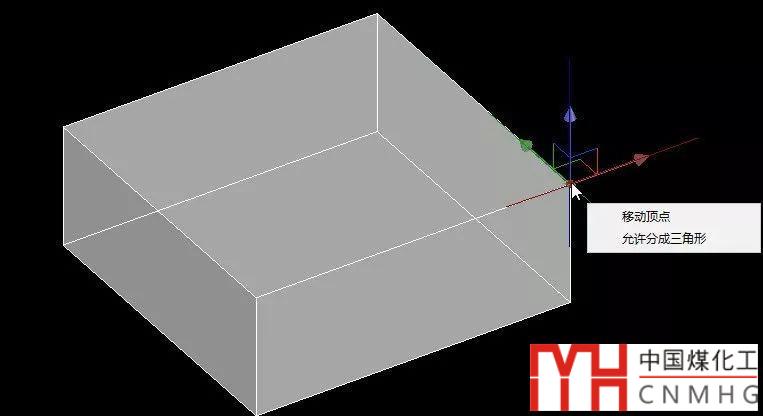

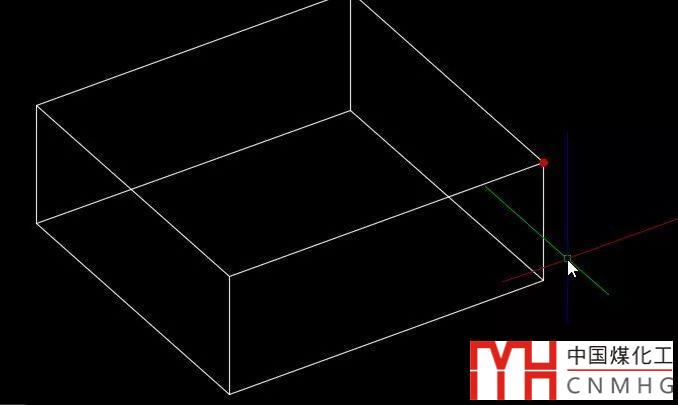

頂點子對象的顯示效果如下：

可以選擇任意數量的三維對象上的一個或多個子對象，選擇集中可以包含多種類型的子對象。我們也可以在移動 MOVE、旋轉ROTATE、縮放SCALE 和 刪除命令的選擇提示下按住 Ctrl 鍵選擇子對象。

通過按住 Shift 鍵并再次選擇某個項目，可以從選擇集中刪除該項目。

選擇復合三維實體上的子對象

按住 Ctrl 鍵可以選擇布爾運算后形成的復合實體上的面、邊和頂點。如果將復合實體的“歷史記錄”特性設定為“記錄”（打開），則第一個“拾取”可能會選擇歷史記錄子對象。（歷史記錄子對象是并集、差集或交集操作過程中刪除的原始對象的一部分。）繼續按住 Ctrl 鍵并再次拾取可以選擇原始形狀上的面、邊或頂點。

CAD建模之布爾運算

如果設定了子對象選擇過濾器，則可以通過單擊一次來選擇面、邊或頂點。

上面介紹了CAD中圖形子對象的選擇方法，以及關于三維實體或復合實體中子對象的選擇的方法和顯示效果，如果你感興趣的話，可以試試，然后看看自己在什么情況下可以用到子對象選擇。
