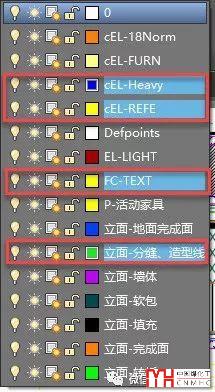

在圖層列表或圖層管理器中有些圖層名的會有藍色的背景色，這是怎么回事，這種圖層跟其他圖層有什么區別？

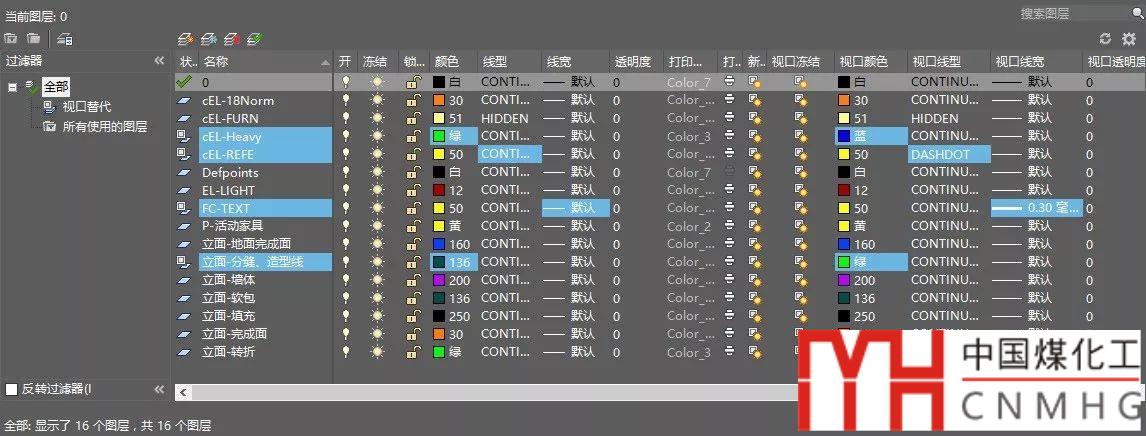

其實我們這是只要打開圖層管理器，就可以知道為什么會這樣了，圖層管理器如下圖所示。

我們可以看到打開的圖層管理器跟常規狀態不一樣，后面多了幾列，分別是視口凍結、視口顏色、視口線型、視口線寬、視口打印樣式等，這說明當前在布局空間，而且進入了某個視口。

CAD圖層使用的部分技巧

CAD圖層工具介紹

CAD提示存在未協調圖層是怎么回事？應該如何解決？

如何將其他圖紙的圖層、標注樣式等數據添加到當前圖中？

CAD的圖層過濾器有什么作用？怎么設置？

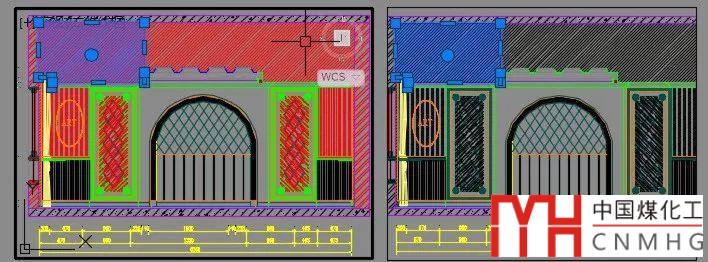

圖層本身有顏色、線型、線寬參數等參數，在布局中進入視口后，還可以設置此圖層在視口中顯示的顏色、線型、線寬的參數，也就是讓同一圖層在不同視口呈現不同的顯示或打印效果，如下圖所示。

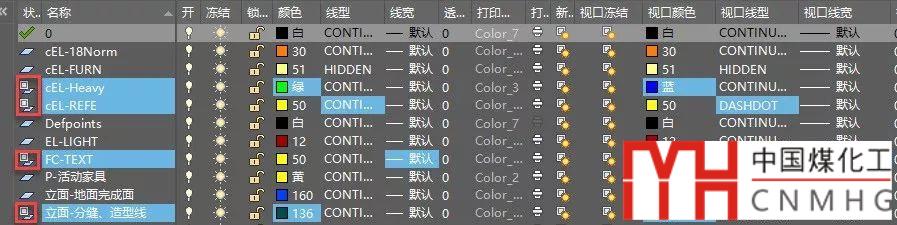

但進入視口后單獨設置了圖層在視口內的屬性后，圖層名和相關相關特性就會顯示藍色的背景色來提醒我們，在圖層管理器中圖層前的圖標也會有變化，如下圖所示。

CAD圖層的凍結跟開關有什么區別？?jī)鼋Y(jié)、新視口凍結、視口凍結有什么不同？

CAD的圖層狀態管理器有什么作用

創建圖塊時應如何設置圖層、顏色等特性？

你也許知道進入視口后圖層可以單獨凍結，這個CAD很早的版本就可以支持，你知道進入視口后可以單獨設置圖層的特性嗎？你在實際工作中用過這些特性嗎？
