有時我們?cè)诙x圖塊的時候忘了添加屬性了或者需要重新定義屬性，我們用塊編輯BEDIT命令或者圖塊命令重新定義了圖塊，但發現圖中的已經插入的圖塊屬性沒有更新，而且有可能同名的圖塊屬性的數量會不一樣，遇到這種情況怎么辦？今天正好有網友問到這個問題，就簡單寫一下。

CAD圖塊的各種相關操作和概念

CAD圖塊插入方法匯總

什么是屬性塊？CAD屬性塊如何創建？屬性文字和普通文字有什么區別？

CAD中如何裁剪圖塊、外部參照、圖像、視口?

一、重新定義屬性的方法

當圖塊創建后，我們可以通過兩種方式重新定義圖塊的屬性，這里先簡單介紹一下，也就是看一下在什么情況下可以產生文章標題中說到的問題。

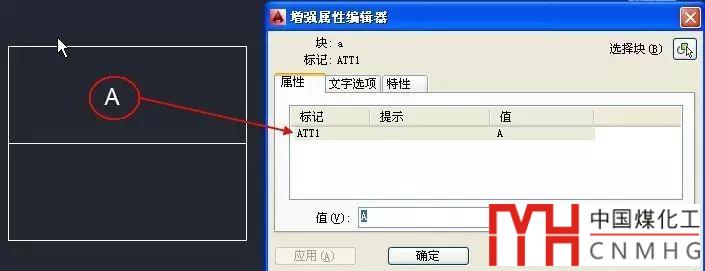

1、假設我們有一個包含一個屬性的圖塊，如下圖所示。

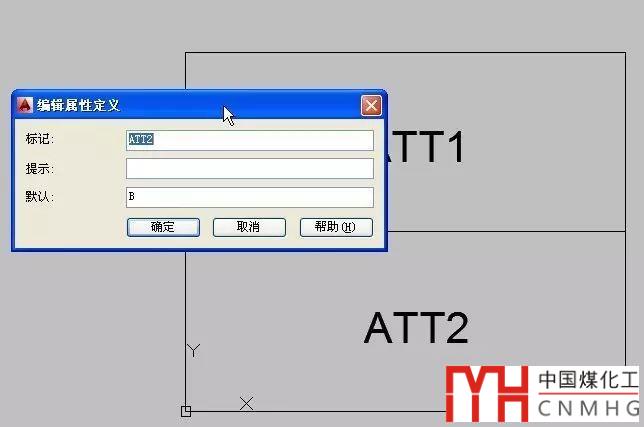

2、第一種方法，塊編輯器BEDIT，選擇塊后在右鍵菜單中選擇“塊編輯器”，如果圖塊沒有屬性，可以直接雙擊打開塊編輯器。在塊編輯器中添加新的屬性文字（ATTDEF），如果圖塊中已有屬性，可以偷點懶，直接復制一份，雙擊后編輯屬性的編輯和值就可以了，如下圖所示。

3、編輯完后關閉塊編輯器并保存對塊做的修改，我們可以看到圖中的塊屬性并沒有增加。

為了讓效果看得更明顯，我們可以采用另一種方法，用圖塊B命令重新定義塊。

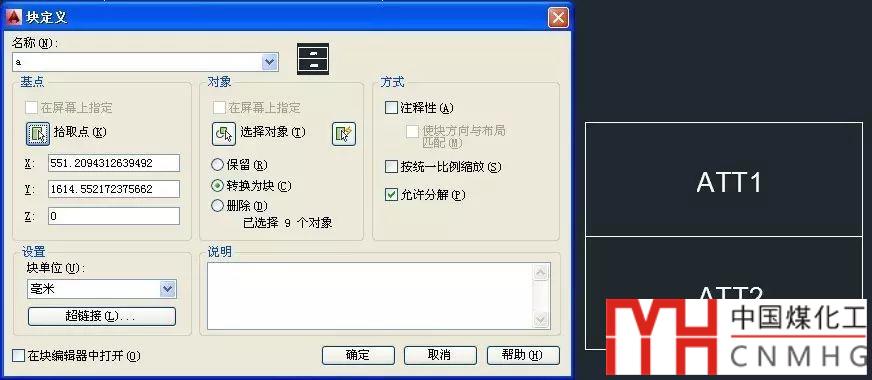

4、復制一個剛才重新定義的圖塊，炸開，可以看到這個圖塊是有兩個屬性的，我們輸入B命令，回車，在彈出的創建塊的對話框輸入相同的塊名，如下圖所示。

5、單擊確定按鈕，軟件會彈出是否重新定義塊的對話框，單擊"重新定義塊"，更新圖塊的定義，如下圖所示。

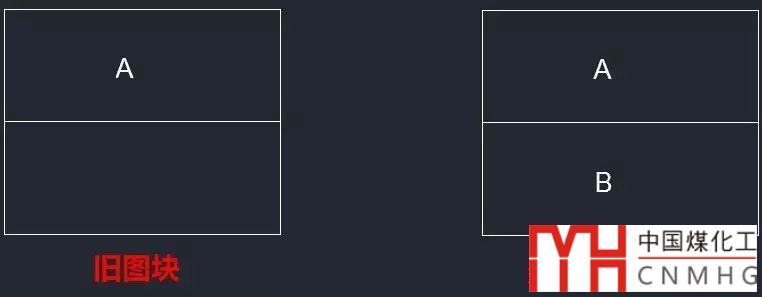

這次看得更明顯了，新定義的圖塊有兩個屬性，而之前已經插入的同名圖塊仍然只有一個屬性，如下圖所示。

根據我們的經驗，如果用塊編輯或參照編輯等功能修改一個圖塊的定義，圖中所有此圖塊的參照就會自動更新。如果添加的是圖形，圖中的圖塊參照是會自動更新，而添加或修改屬性則不會。

如何讓所有圖塊的屬性與圖塊定義同步？

CAD不自動同步屬性，不知道是不是有部分用戶有類似的需求，就希望同名的屬性塊不僅屬性的值不同，屬性的標記或數量也不相同。CAD同時也提供了可以讓這些屬性同步的功能：ATTSYNC，如果使用功能區界面，可以在下面的位置找到此功能，如下圖所示。

執行此命令后會彈出下面提示：

命令: _AttSync
輸入選項 [?/名稱(N)/選擇(S)] <選擇>:

如果圖塊名字比較好輸入就直接輸入塊名，如果塊名比較長就可以直接按空格，用選擇圖塊的方式來完成同步，空格或回車后會提示選擇要同步的圖塊，拾取圖中任意一個此圖塊的參照就可以完成同步，操作提示如下：
選擇塊:
ATTSYNC 塊 a？ [是(Y)/否(N)] <是>:
ATTSYNC 完成。

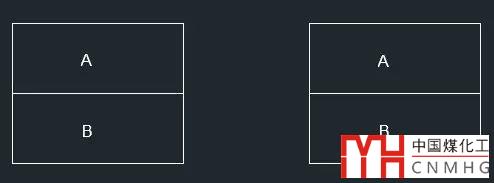

同步完成后所有圖塊參照的屬性就跟圖塊定義一致了，如下圖所示。

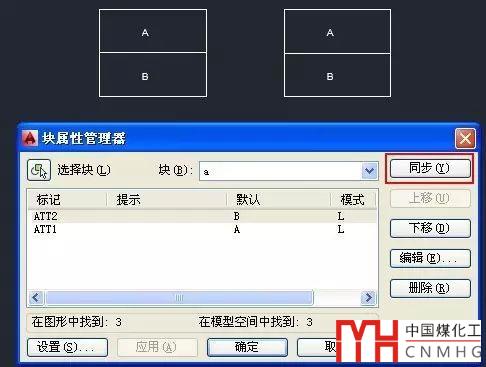

除了用這個同步屬性的功能外，用塊屬性管理器BATTMAN功能也可以完成同步，如下圖所示。

CAD中如何批量修改屬性塊的特性，如屬性的顏色等？如何使用BATTMAN命令？

以上技巧使用AUTOCAD和浩辰CAD等提供相關命令的版本。
