布爾運算是數字符號化的邏輯推演法，包括聯合、相交、相減。在圖形處理操作中引用了這種邏輯運算方法以使簡單的基本圖形組合產生新的形體，并由二維布爾運算發展到三維圖形的布爾運算。

由于布爾在符號邏輯運算中的特殊貢獻，很多計算機語言中將邏輯運算稱為布爾運算，將其結果稱為布爾值。

CAD中的布爾運算可應用于三維實體、曲面和面域，網格對象無法進行布爾運算，需轉換為實體或曲面才能進行布爾運算。

一、面域布爾運算

面域通常作為三維建模的截面，一般只會利用布爾運算的相減來創建中空的截面。

面域是從連續封閉的線來生成的，合并和相減的操作可以通過修建二維圖形完成，但如果是中空的界面，內外輪廓線不相交，只能生成兩個面域后，將兩個面域相減。

面域（REGION）有什么用？為什么有時生成面域不成功？

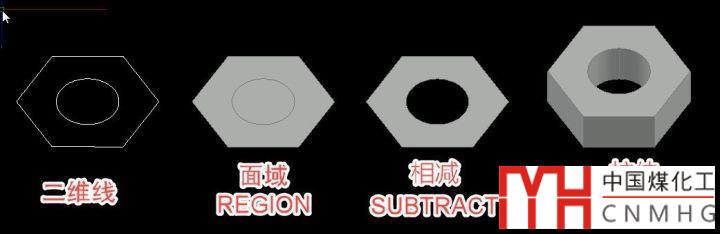

選擇一個被減的對象后，可以選擇多個要減去的對象，如下圖所示。

二、三維模型的布爾運算

三維模型的布爾運算操作也很簡單，選擇布爾運算的方式后，依次選擇要參與計算的模型即可，關鍵的是確定建模的思路時將模型合理分解成一些可以快速創建的基本模型。

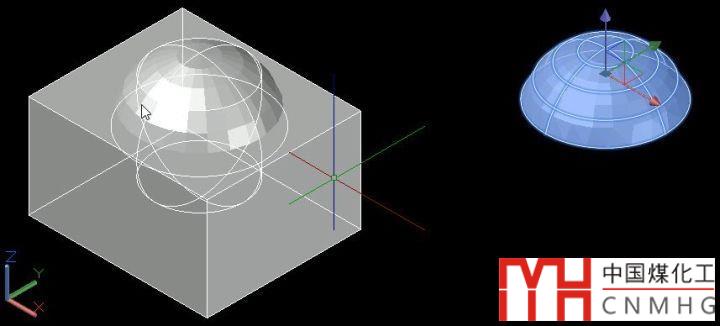

比如這樣一個螺釘?shù)哪Ｐ?，就可以用基本圖元中的球體、圓柱、方體來創建，首先我們創建一個球體，然后可以創建一個方體將球體下面減掉(SUBTRACT)，或者創建一個方體跟球體求交集（INTERSECT），保留球體的上面一部分，這樣得到螺釘?shù)捻敹?，如下圖所示。

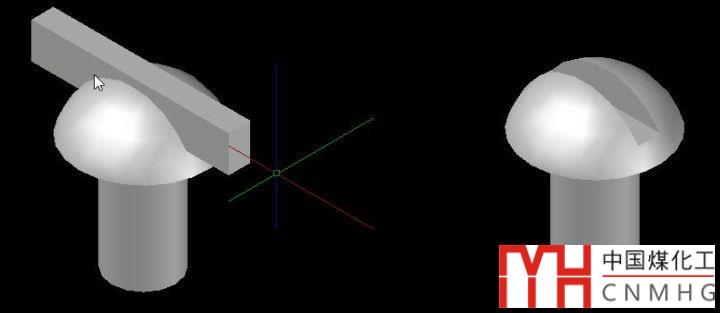

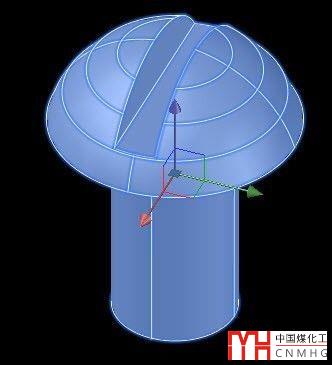

然后創建一個圓柱體，放到合適位置后，將頂端和圓柱合并。最后在底部創建一個跟凹槽一樣寬的方體，放到合適的高度后，再次進行相減運算，就得到了最終的模型，如下圖所示。

使用 UNION 命令，可以合并兩個或兩個以上實體（或面域）的總體積，成為一個復合對象。如果只需要看外觀，不需要對模型進行后續計算或者抽殼等編輯，合并前后模型外觀上并沒有什么變化，只是從多個實體變成了一個實體。

使用 SUBTRACT 命令，可以從一組實體中刪除與另一組實體的公共區域。例如，可以使用 SUBTRACT 命令從對象中減去圓柱體，從而在機械零件中添加孔。

使用 INTERSECT 命令，可以從兩個或兩個以上重疊實體的公共部分創建復合實體。 INTERSECT 命令用于刪除非重疊部分，并從公共部分創建復合實體。

在AUTOCAD中只能對三維對象和面域進行布爾運算，在浩辰CAD的二維編輯中也增加了布爾運算的命令，可以對二維封閉圖形進行布爾運算，編輯有些二維圖形時也非常方便。

布爾運算在三維建模中使用頻率很高，布爾運算本身的操作很簡單，只要根據提示選擇合適的模型就好了，更重要的用于布爾運算的圖形需要合理創建并擺放到合適的位置，當需要在基礎模型上扣孔洞和凹槽時，用于扣洞槽的圖形最好長一點，要合并的圖形之間不要有間隙。
