一勞永逸地搞定微分電容
Crusher
武漢大學博士生
能源材料是一個很熱的話題，而對于奮戰在一線的研究者們來說，循環伏安（CV）和線性伏安（LSV）測試幾乎必不可少。
然而，在大量文獻中，CV曲線似乎并非必需的數據曲線，取而代之的是微分電容曲線。
不少同學參考這些文獻方法，試圖得到類似的微分容量曲線，但是，實際上會遇到很多困難。
要么不知道怎么得到（當然某些國產儀器可以從充放電曲線中點擊查看微分容量曲線，某些進口電化學工作站未必會有這個功能），要么在利用Origin繪圖軟件進行微分處理時，得到的一定是類似下圖的奇怪結果。

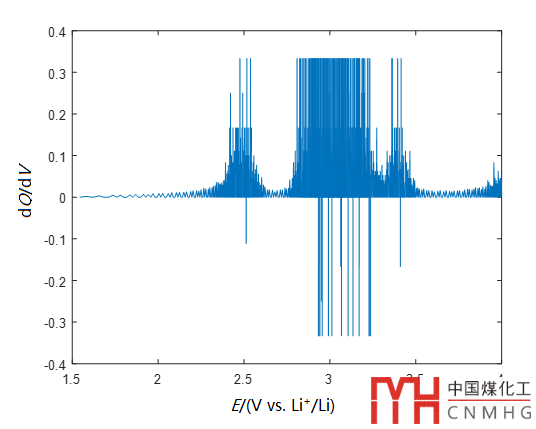

圖1 采用Origin微分得到的微分容量曲線
滿屏的豎線，第一感覺往往是：頭大！
至于為什么會這樣，主要是由于采點的原因，或者儀器精密度的限制，導致直接作微商的過程出現了很多0/0的不定型，而0/0的未定型在數學上即可以是0，也可以是無窮大或無窮小。
今天譚編聯合武漢大學的某博士科研狗，給大家?guī)砹烁Ｒ簦?/span>一勞永逸地搞定微分電容。
在今天發布的【微分求導】專題系列文章中，小編由主到次、由淺入深解決以下問題:
問題1：怎樣求微分電容電容？（本文）
問題2：微分電容到底是什么？（下一篇）
問題3：從數學上進一步深層探討求解微分電容方法的可信性和局限性。（下一篇）
問題1，怎樣求微分電容
本文的具體驗證原理基于【編輯之譚】前期發布的《Origin+Excel神操作：從充放電曲線繪制微分電容曲線》，請點擊以下鏈接查閱。
Origin+...神操作：從充放電曲線繪制微分電容曲線
在上面這篇文章中，譚編首次提出了微分電容的平均求導法（方法1）、交叉求導法（方法2）。
本文對這兩種方法的科學性進行驗證，同時，綜合考慮方法1和方法2有可能導致正負偏差或計算結果有可能引入的曲線極化現象，本文提出均值法（方法3），即對兩種方法的計算結果再次求均值的方法，對比研究并驗證這3種方法對電池充放電曲線求解微分電容曲線的科學性、準確性、可行性。
我們編寫的Matlab腳本如下（左右滑動，可以閱讀完整代碼），可全選復制Matlab源代碼，也可留言或聯系譚編微信免費獲取。
1%Matlab源代碼
2clc
3clearall
4A=xlsread('testnfpcv.xlsx');
5n=size(A,2)
6A;
7figure(1)
8fori=1:n/2
9plot(A(:,2*i),A(:,2*i-1))
10holdon
11end
12forj=1:n/4
13name(2*j-1,:)=['第'num2str(j),'次充電'];
14name(2*j,:)=['第'num2str(j),'次放電'];
15legend(name)
16title('充放電曲線')
17end
18d=150;
19figure(2)
20fori=1:length(A(:,1))-d
21forj=1:n/2
22C(i,2*j-1)=(A(i,2*j-1)+A(i+d,2*j-1))/2;
23C(i,2*j)=((A(i+d,2*j))-(A(i,2*j)))/((A(i+d,2*j-1))-(A(i,2*j-1)));
24end
25end
26forj=1:n/2
27plot(C(:,2*j-1),C(:,2*j))
28holdon
29end
30forj=1:n/4
31name1(2*j-1,:)=['第'num2str(j),'次充電微分電容'];
32name1(2*j,:)=['第'num2str(j),'次放電微分電容'];
33legend(name1)
34title('方法1：平均求導法')
35end
36d1=150;
37figure(3)
38fori=1:length(A(:,1))-d1
39forj=1:n/2
40D(i,2*j-1)=A(i+d1/2,2*j-1);
41D(i,2*j)=((A(i+d1,2*j))-(A(i,2*j)))/((A(i+d1,2*j-1))-(A(i,2*j-1)));
42end
43end
44forj=1:n/2
45plot(D(:,2*j-1),D(:,2*j))
46holdon
47end
48forj=1:n/4
49name2(2*j-1,:)=['第'num2str(j),'次充電微分電容'];
50name2(2*j,:)=['第'num2str(j),'次放電微分電容'];
51legend(name2)
52title('方法2：交叉求導法')
53end
54%方法3將兩者相加
55figure(4)
56fori=1:min(length(A(:,1))-d,length(A(:,1))-d1)
57forj=1:n/2
58E(i,2*j-1)=0.5*(C(i,2*j-1)+D(i,2*j-1));
59E(i,2*j)=0.5*(C(i,2*j)+D(i,2*j));
60end
61end
62forj=1:n/2
63plot(E(:,2*j-1),E(:,2*j))
64holdon
65end
66forj=1:n/4
67name3(2*j-1,:)=['第'num2str(j),'次放電微分電容'];
68name3(2*j,:)=['第'num2str(j),'次充電微分電容'];
69legend(name3)
70title('方法3：兩者方法取均值')
71end
72figure(5)
73forj=1:n/2%同時比較三種方法求出的第一周充放電曲線的微分電容
74plot(C(:,2*j-1),C(:,2*j),'g')
75holdon
76plot(D(:,2*j-1),D(:,2*j),'b')
77holdon
78plot(E(:,2*j-1),E(:,2*j),'m')
79legend('方法1','方法2','方法3')
80title('三種方法比較')
81end
不需要懂電化學知識和數學原理，尤其矩陣運算方面的知識，只需要將你的數據拷入到excel表格中，按電壓-容量（或比容量，都可以二者無所謂），有一條曲線就粘貼一次“電壓-容量”，有多條曲線就粘貼多次。多說無益，我們直接上圖吧。

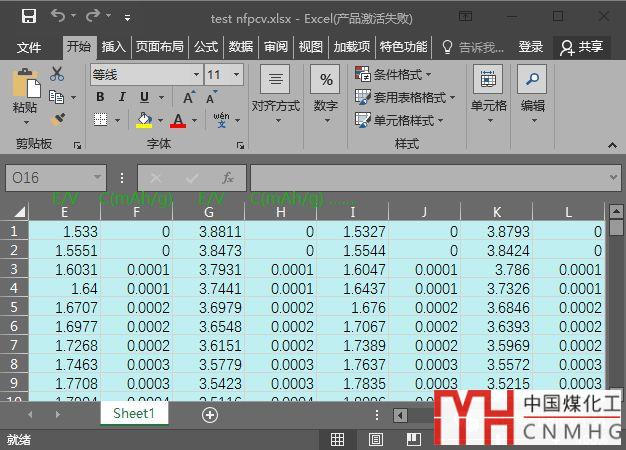

圖2 將充放電數據拷入Excel文件
為了驗證腳本的可信性，我們分峰形比較簡單和多對峰分別討論。
1.簡單峰（LiFePO4）
LiFePO4是一個成熟的電極材料，目前被比亞迪，寧德時代等各大電池廠商大量使用。磷酸鐵鋰有一個平坦的工作平臺，但可逆容量不甚高，下圖是我們曾經做的一次摻雜，可見充放電平臺基本上保持不變?，F(xiàn)在利用我們編寫的Matlab腳本程序，自動讀取該曲線的Excel數據文件，計算它的微分電容曲線。

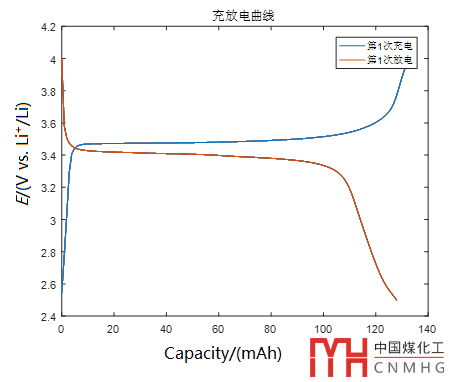

圖3 改性的磷酸鐵鋰的充放電曲線(研究對象)
利用我們編寫的Matlab腳本，對方法1、方法2、方法3進行了驗證，其結果如圖4所示。

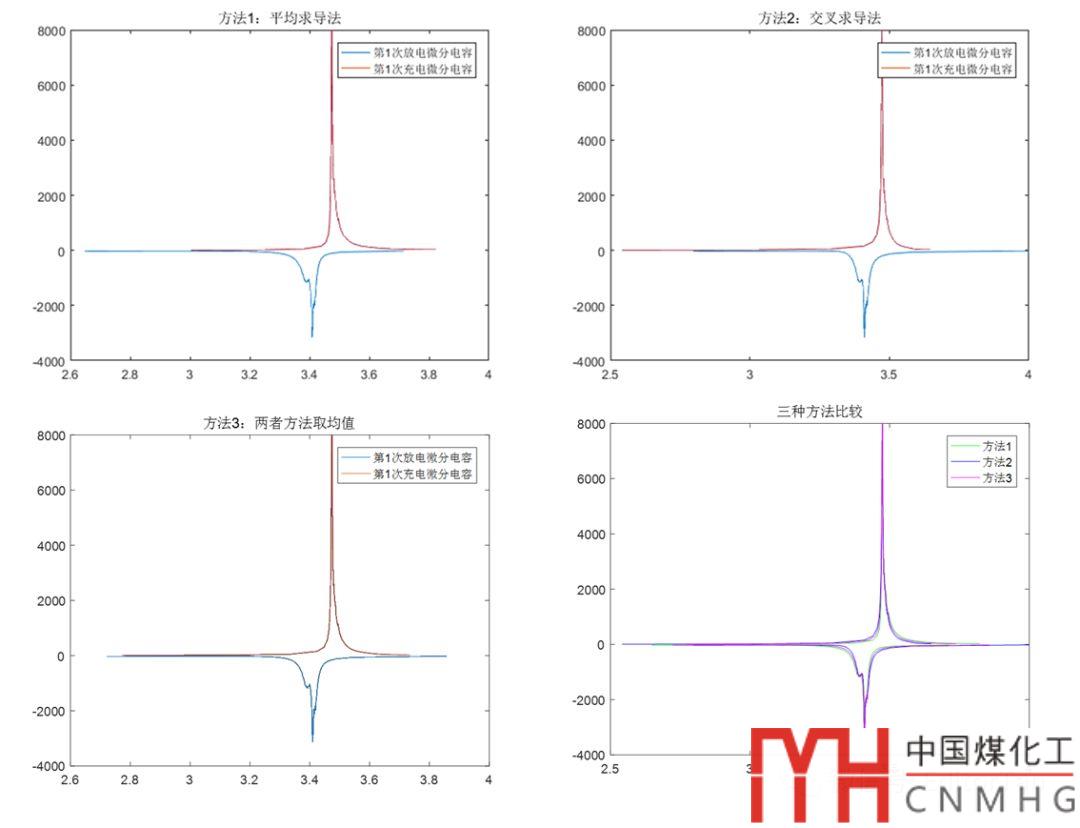

圖4 三種方法的微分容量曲線
（點擊圖片，可放大查閱）
可見，三種方法幾乎沒有明顯差別（放電的小峰正是由于摻雜引起的），這主要是步長d，d1都取的較小。如果得不到較好的結果，請直接嘗試修改不同的步長值。另外，如果步長較大時，推薦使用方法3，因為方法1和2會分別產生一個負的和正的誤差，兩者疊加能在一定程度上消除數據處理帶來的誤差。
上述的驗證結果表明：我們編寫的Matlab腳本對簡單峰的識別是非常成功的，那么如果是多條曲線，而且是多個充放電平臺（多峰）曲線的復雜情況呢？
2. 多峰多曲線
圖5是一種具有多個充放電平臺的充放電曲線，不用改腳本，直接將充放電的數據拷入到excel表格中，用matlab讀入后，運行即可。
運行結果：
圖5 具有多平臺的充放電曲線（研究對象）

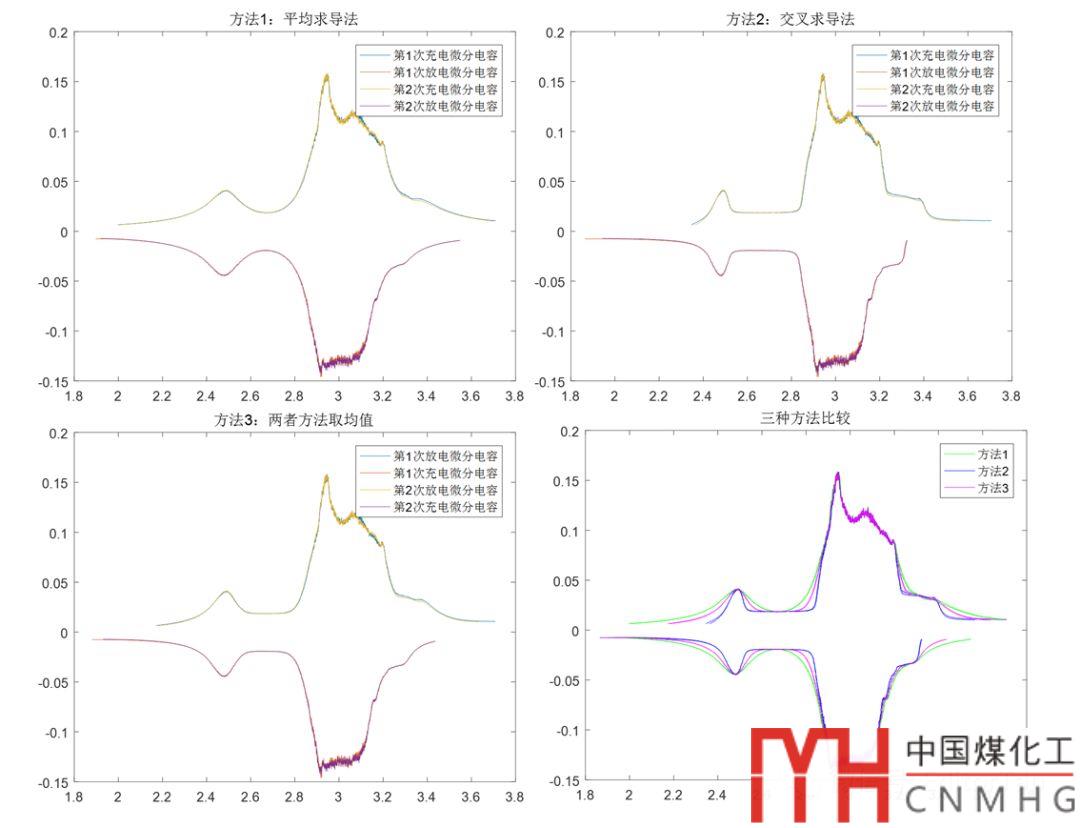

圖6 多平臺充放電曲線的微分求導結果
（點擊圖片，可放大查看）
對比可見，除了主要的峰形，3.2V等處的小峰也清晰可見，這有助于對充放電機理深刻理解。所以該腳本對于多對峰，多條曲線的處理能力也是很不錯的。唯一要注意的是，如果d取的較大，可能會造成曲線的左右移動，人為地制造出極化，為此，可將第39行（即第5行，下面只是節選代碼）的d1除以2。
1d1=150;
2figure(3)
3fori=1:length(A(:,1))-d1
4forj=1:n/2
5D(i,2*j-1)=A(i+d1/2,2*j-1);
6D(i,2*j)=((A(i+d1,2*j))-(A(i,2*j)))/((A(i+d1,2*j-1))-(A(i,2*j-1)));
7end
8end
說了這么多，如果某些同學習慣在origin中作圖，怎樣導出微分后的數據呢，只需加一條輸出語句‘xlswrite’即可，具體用法請找“度娘”（百度）。
如果只是在文章中單純地用一下，上面的內容就夠了。但為了深刻理解，譚編推薦閱讀本期專題的其他文章。
