Nozzle Pro計算結果偏?。?？？！??！——位移約束影響驗證

時間：2021-08-09 來源：歐標美標壓力容器設計瀏覽：

我上周寫了Nozzle Pro的小文章，孫總這周就抽時間做個簡單多對比。

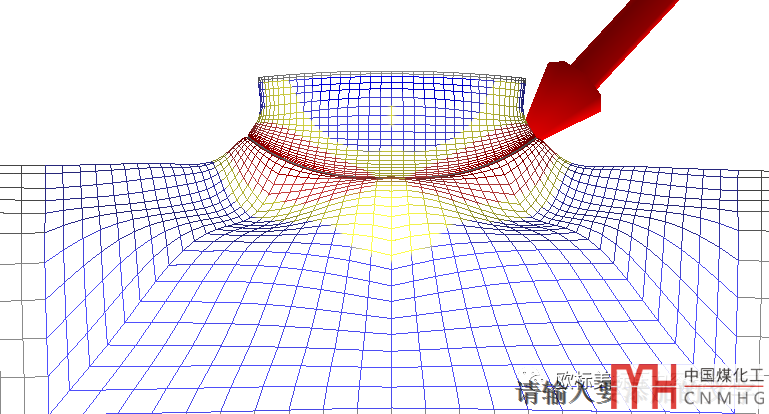

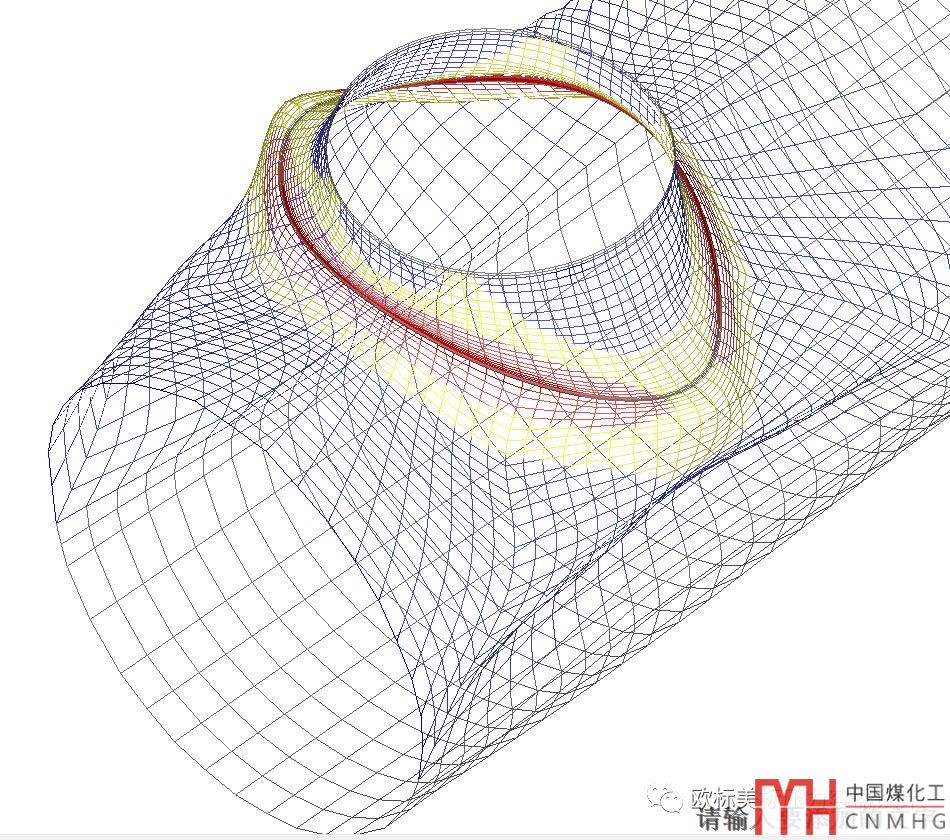

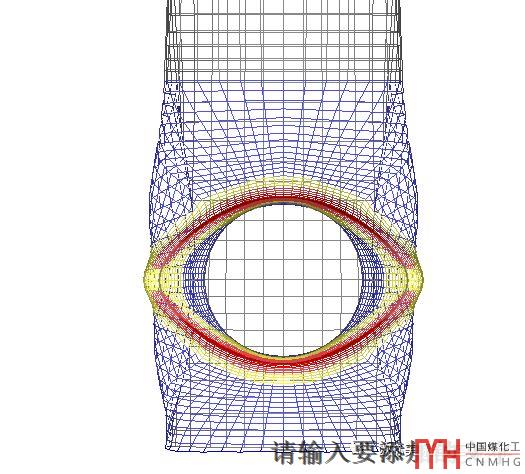

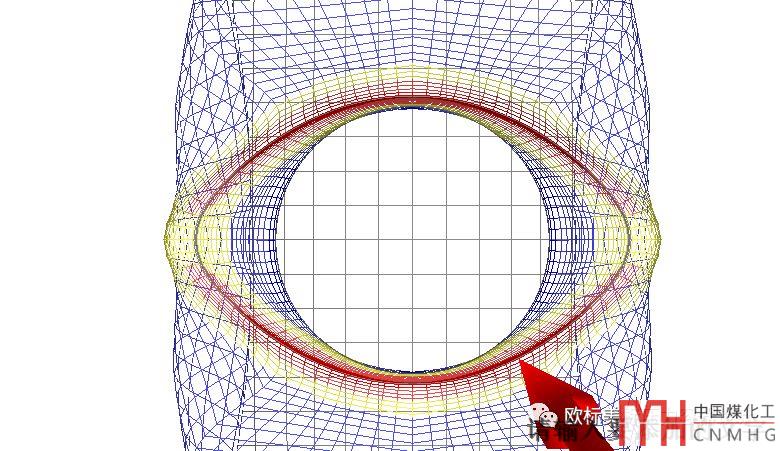

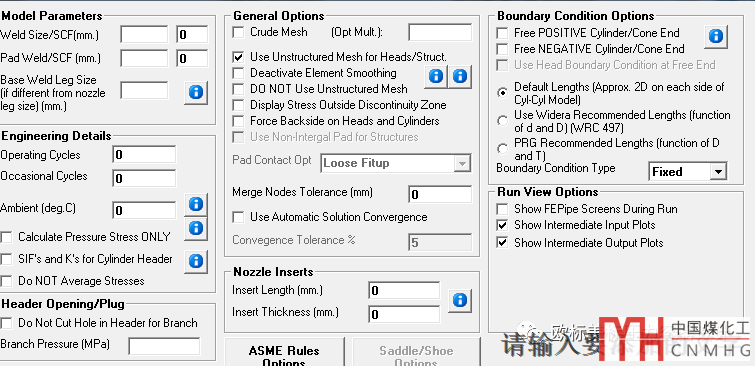

使用Nozzle Pro的同事普遍有個感受，Nozzle Pro算的應力偏小，校核比較容易通過，通過對Nozzle Pro應力云圖的觀察，筆者認為Nozzle Pro在接管端部和筒體端部加入了環向約束，它可以使接管端部和筒體端部在徑向保持圓形，徑向和軸向可以發生變形。接管端部環向約束主要是用來模擬管法蘭的作用，而筒體端部環向約束主要是模擬筒體端部剛性原件的作用，比如管板。對標到ANSYS里面應該是接管和筒體中面端部的環向上加環向約束，內環向線或者外環向線應該也可以，因為Nozzle Pro采用的是殼單元嘛。

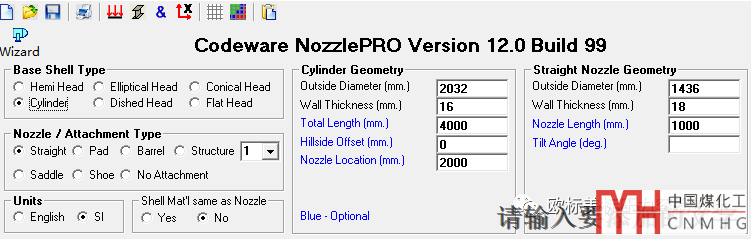

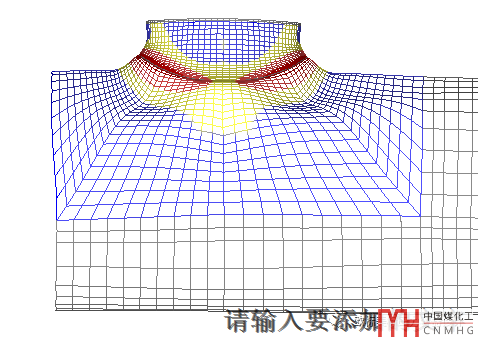

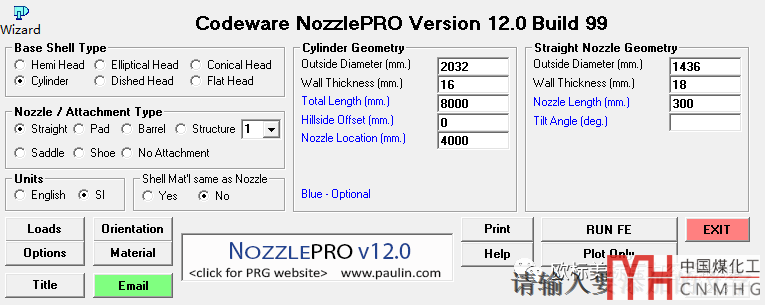

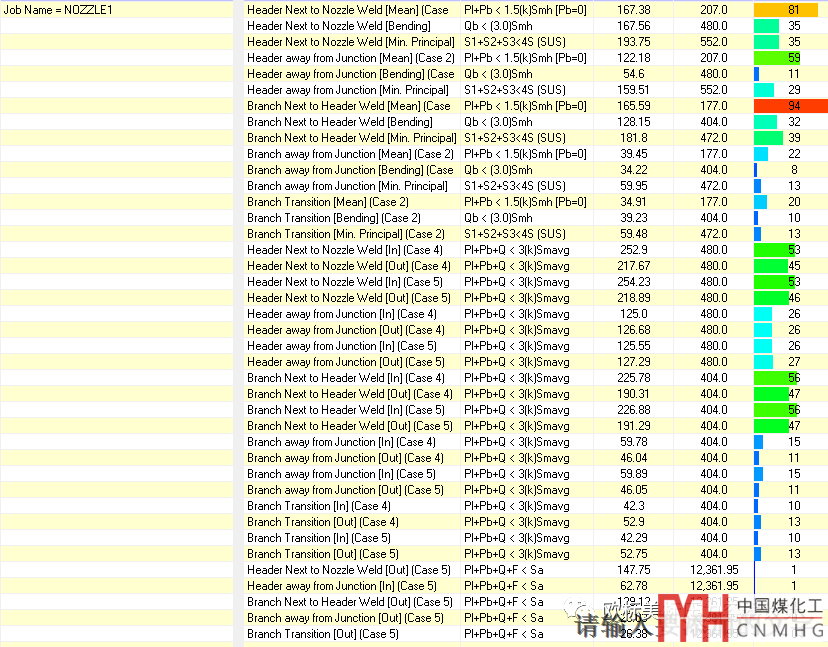

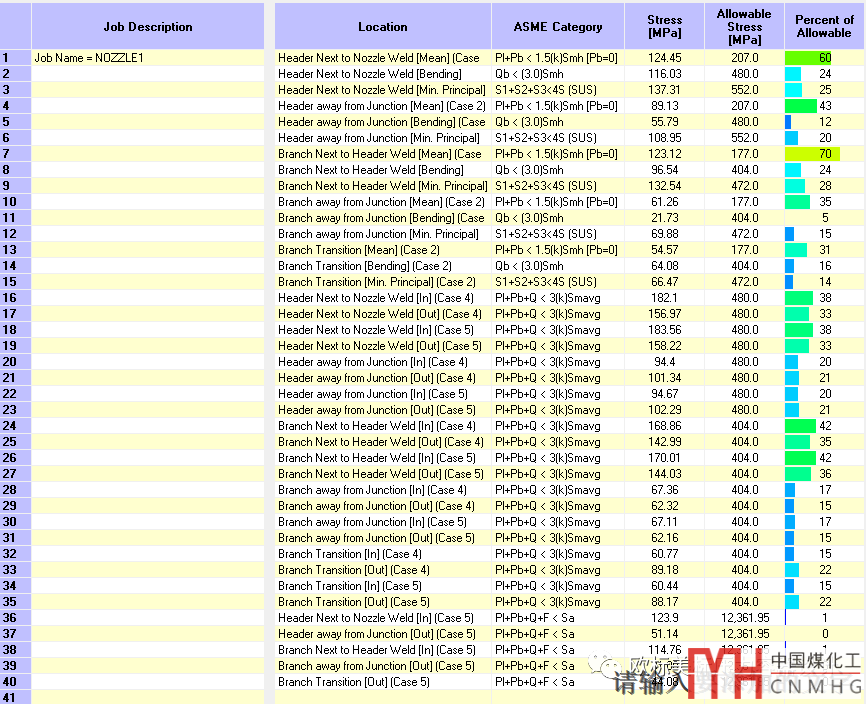

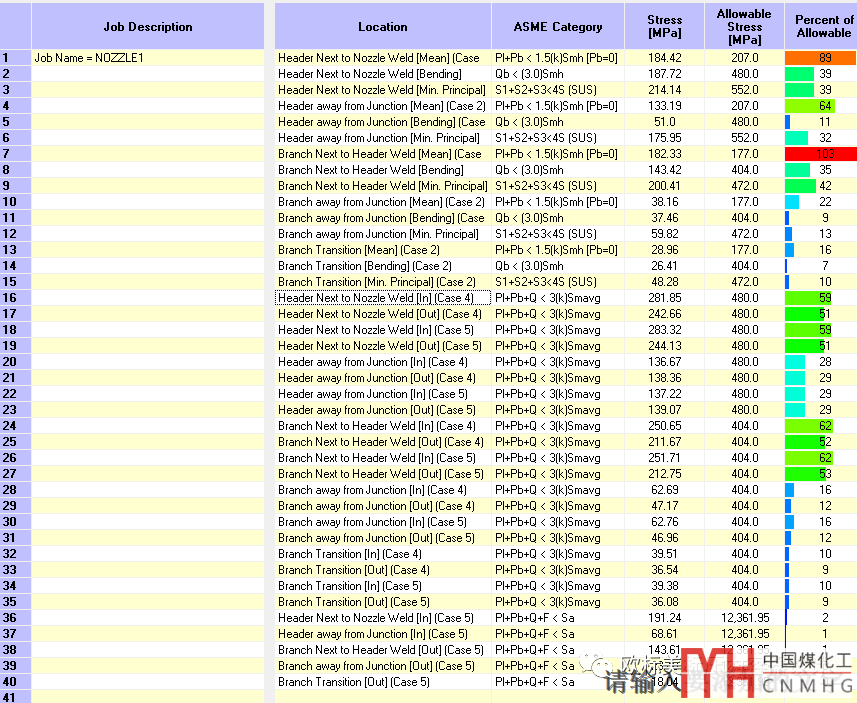

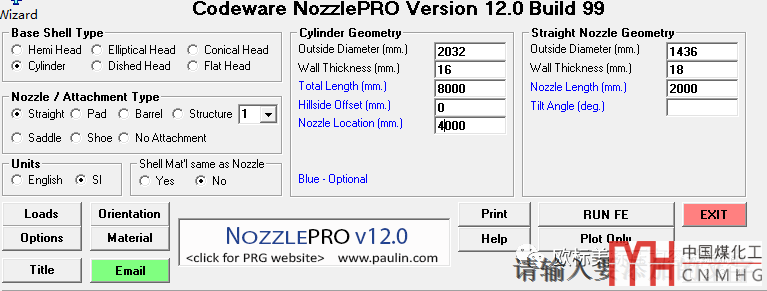

由于Nozzle Pro的接管端部有環向約束，在Nozzle Pro中隨著接管長度的增加，應力數值是在增加的，而不是不變或者減小。當接管長度增加到一定程度，應力數值幾乎不再變化。這里給出接管外伸長度300mm，1000mm和2000mm的應力計算結果，可以感受一下代替長度變化1700mm帶來的40%左右的差距。

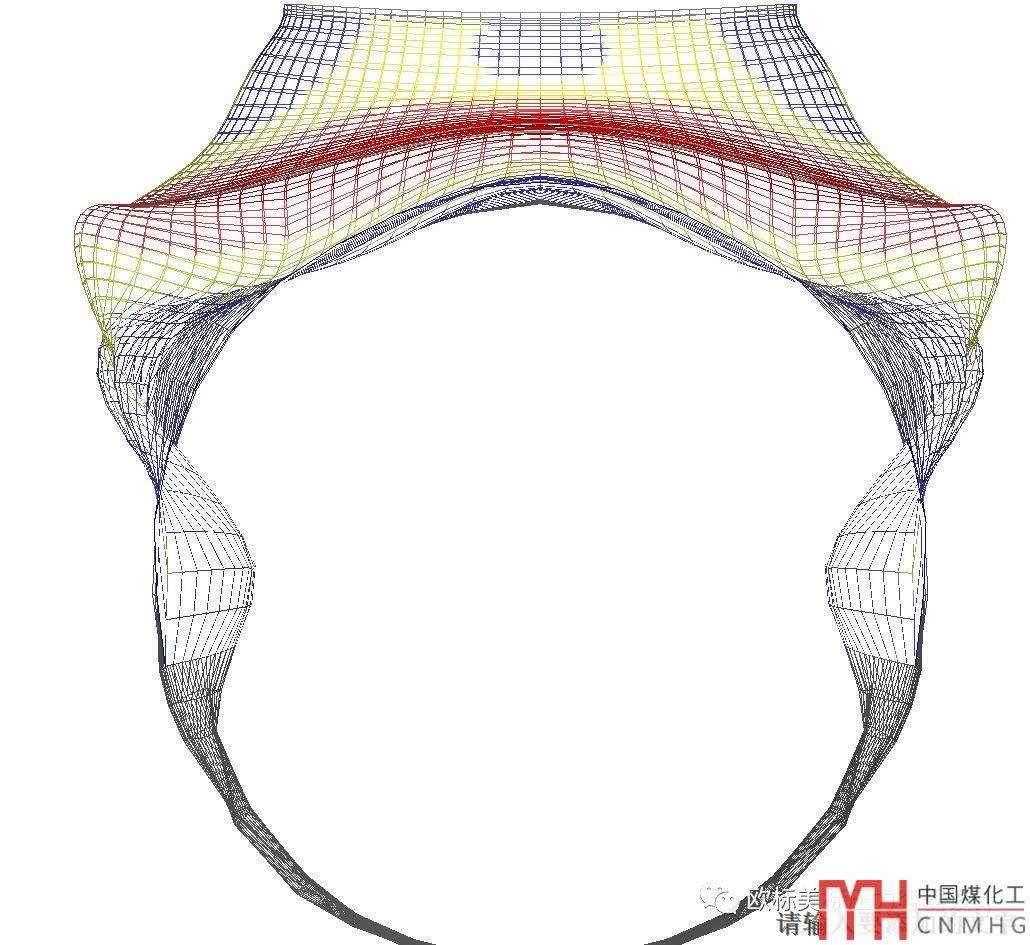

盡管Nozzle Pro的筒體端部有環向約束，在Nozzle Pro中隨著筒體長度的增加（筒體長度不能過短，如2倍接管外徑以上），對應力數值影響不大。

國內專家也是有建議考慮法蘭對接管與筒體連接處應力的影響，其中就有不建法蘭加約束的方法，Nozzle Pro長期應用也能驗證這種做法的合理性與可行性。

1. 計算參數

首先，用SW6.0分析法進行計算，可以得到PL和PL+PB+Q，相關參數和結果如下。

**********開孔補強計算結果**********

管口N1 : 圓形筒體上開孔

計算方法: GB/T150-2011分析法

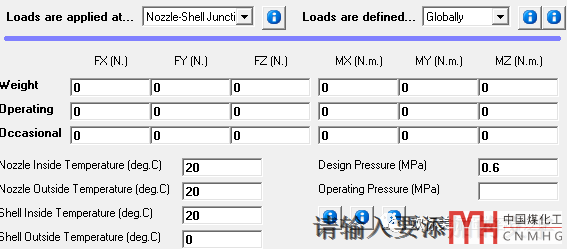

計算壓力0.6 MPa

殼體材料S30403, 規格I.D.2000×16

接管材料S30403, 規格φ1400×18

S(Ⅱ)=199.32 許用值=264合格

S(Ⅳ)=302.17 許用值=312合格
