這個EXCEL只適用于固定管板式換熱器。

換熱器各零部件的結構參數多，且零零散散見于GB/T 151的各個章節，查起來還是挺費盡的。管箱法蘭還得翻法蘭、墊片標準。還是有點讓人發怵的。

陸陸續續花時間整理了一個EXCEL，實現了根據換熱器的主要尺寸“自動查詢”主要結構參數，并與網上下載來的管板、折流板質量計算表格整合到一起，快速實現估重。這個EXCEL經過幾次“實戰”，用著還行。

EXCEL下載地址見文章的最后，有需要的可下載，表格沒有上鎖，可以根據個人偏好修改。

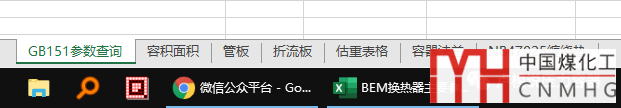

EXCEL中包括以下幾個工作表（Sheet），最主要的是“GB151參數查詢”。另外，最右邊的“容器法蘭”“NB47025纏繞墊”兩個表（已“隱藏”，可右鍵單擊“取消隱藏”），是標準上常用PN、DN的法蘭和墊片的參數，就稱之為“數據庫”吧。

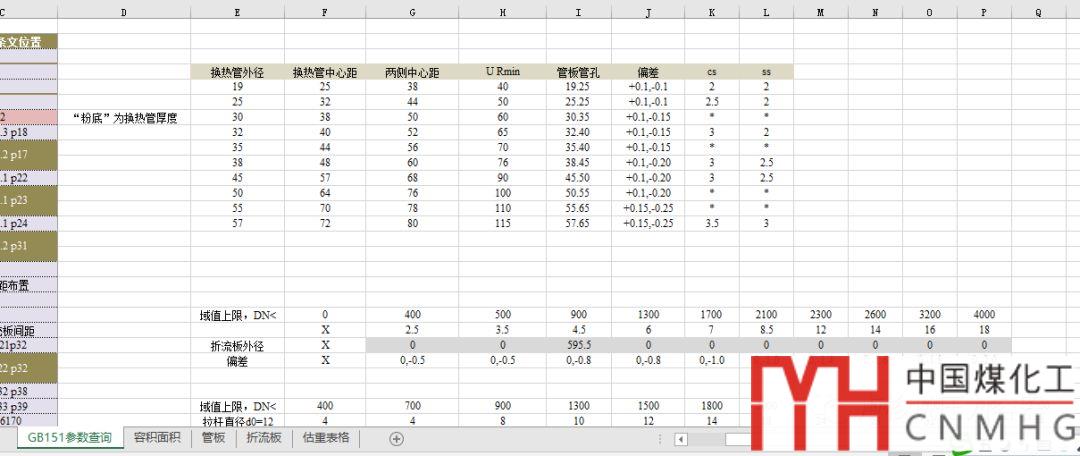

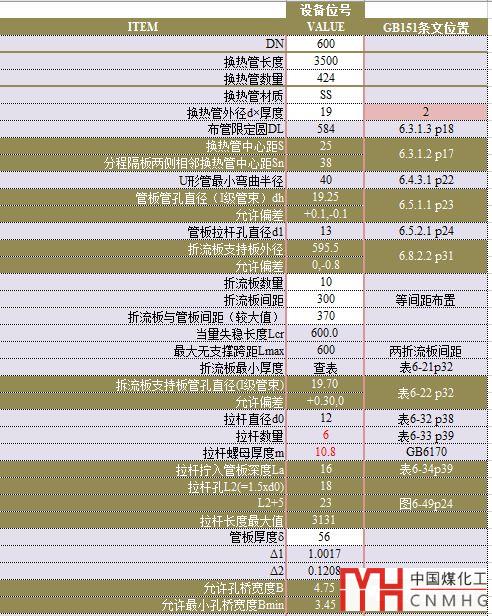

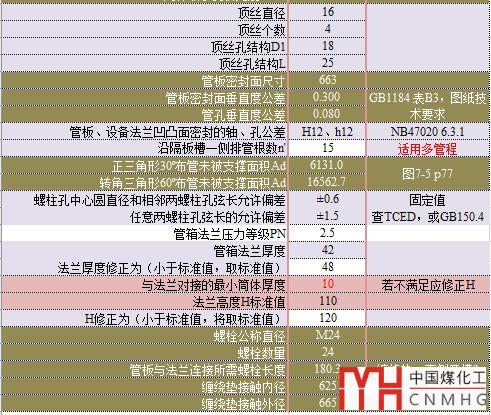

下面為“GB151參數查詢”的兩個載圖，表格中白底的部分需要手動輸入，顏色填充的部分EXCEL自動給出。

另，“GB151參數查詢”工作表右側為也是“數據庫”，同樣也隱藏了，沒有需要，不要修改它。

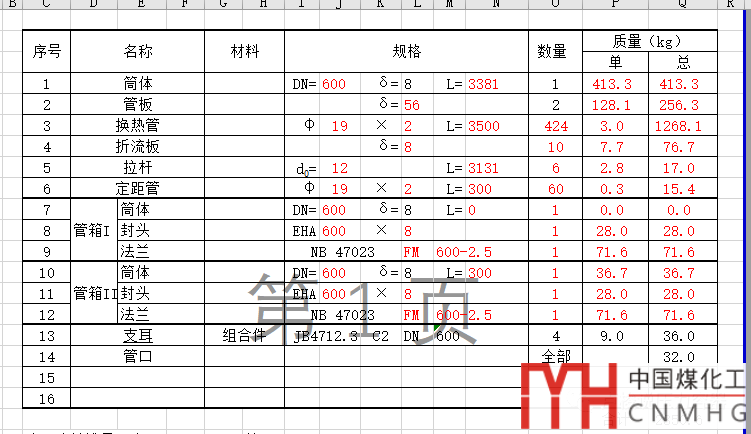

最后，估重表格中，紅字部分是EXCEL從其他表格中“讀過來”的，無需要修改，但像殼程、管程筒體厚度等需要手動輸入。

下載地址：

鏈接：https://pan.baidu.com/s/1PqilyUtK1nyzcEL416gCqA

提取碼：upno
