標注的比例不止一種，前面介紹了改變標注外觀尺寸的標注特征比例，這里介紹一下改變標注尺寸值的比例。

通常我們都是1:1畫圖，然后根據需要按一定比例打印輸出，這種方式需要根據打印比例去調整文字、標注、圖框的尺寸。有些希望按1:1的比例打印，文字、標注、圖框就不用調整了，但這樣就無法按1:1的比例來畫圖。比如要畫一張1:100的建筑圖，我們在畫圖的時候就需要將建筑的尺寸縮小100倍，比如3000寬的房間在圖中就畫成30，但標注的時候我們仍需要標注成3000，這時就要將設置標注的測量單位比例。

在標注樣式中設置測量單位比例

繪制一個簡單的矩形，尺寸隨意，比如60X40，用來作為標注的對象。

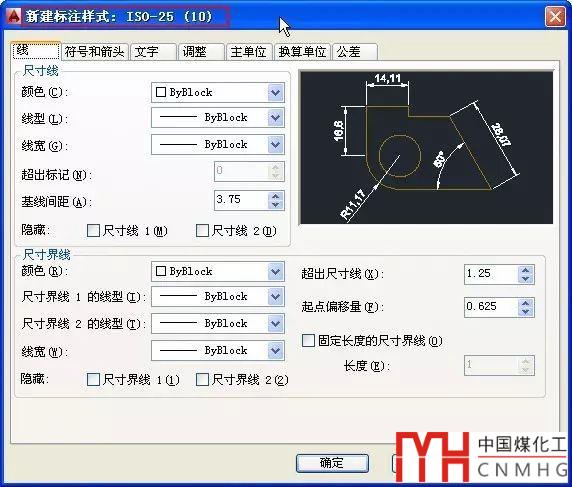

輸入D，回車，打開標注樣式管理器，選中ISO-25，單擊新建按鈕，新建一個標注樣式，改名為ISO-25(10)，確定后進入新建標注樣式對話框，如圖所示。

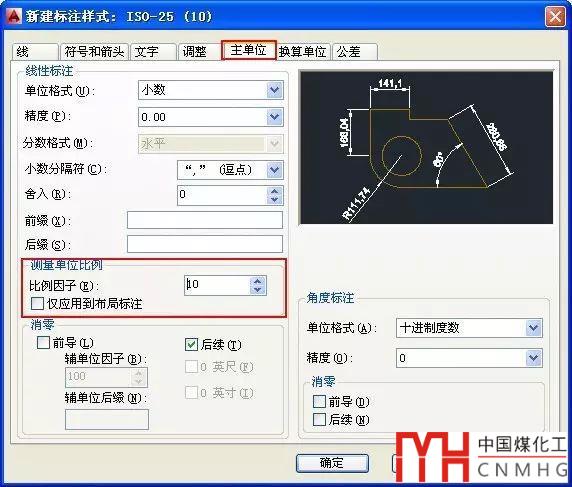

單擊“主單位”選項卡，找到測量單位比例，在比例因子框中輸入10，如圖所示。

單擊確定完成標注樣式的設置，單擊關閉，關閉標注樣式管理器。

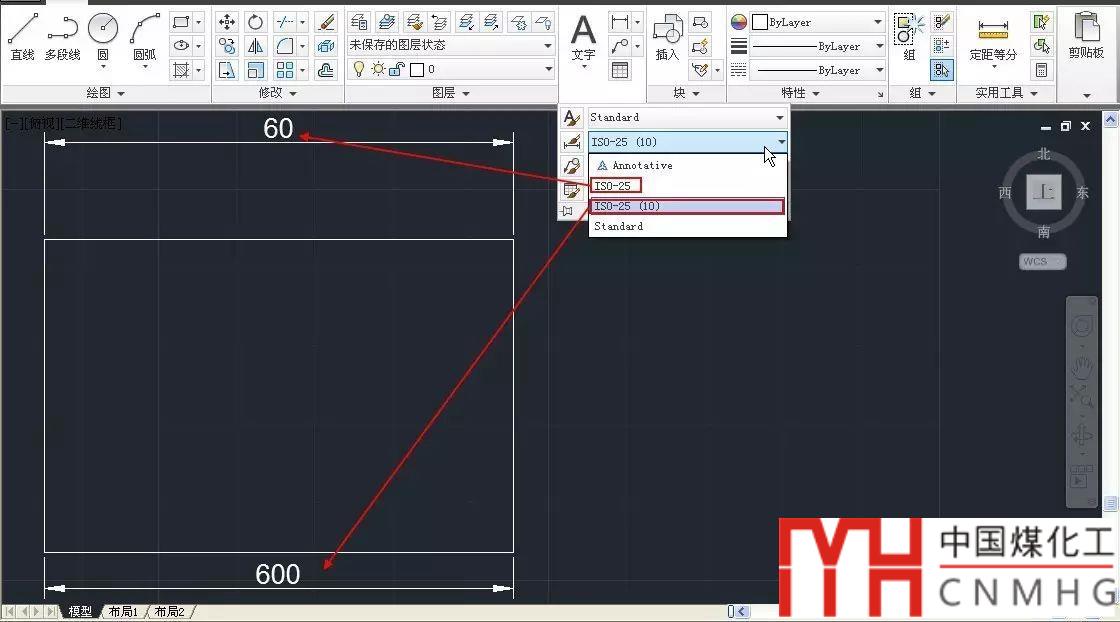

分別選擇標注樣式ISO-25和ISO-25 (10)，標注矩形的寬度，如圖所示。

僅應用到布局標注

我們注意到設置標注測量單位比例的時候，有一個選項：僅應用到布局標注。如果勾選了這個選項，在模型空間中設置的比例將無效，只有在布局的圖紙空間中標注模型空間中的圖形時，此比例才起作用。

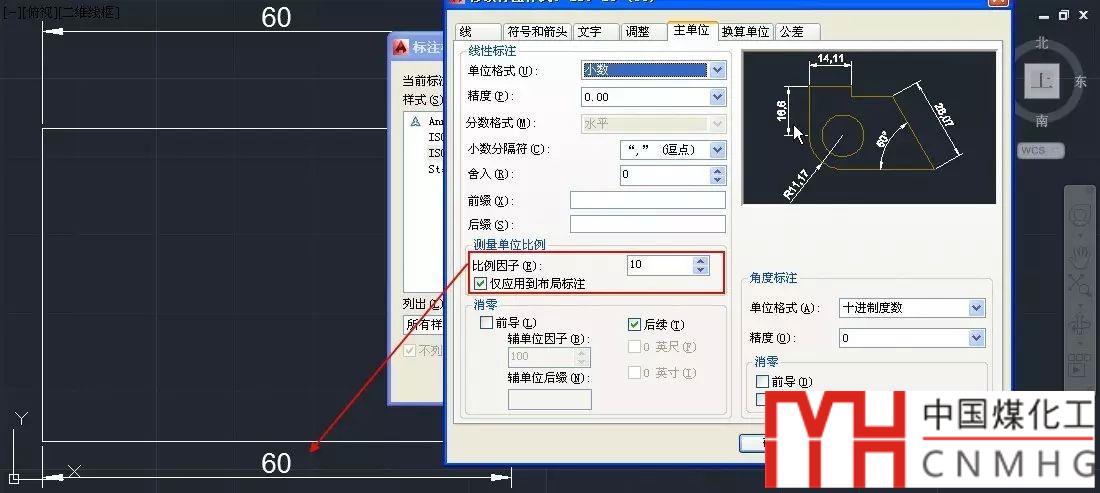

輸入D，回車，在標注樣式管理器中選中ISO-25(10)，單擊修改按鈕打開修改標注樣式對話框，勾選“僅應用到布局標注”選項。關閉對話框后我們可以看到使用兩種標注樣式的值變成了相同的。

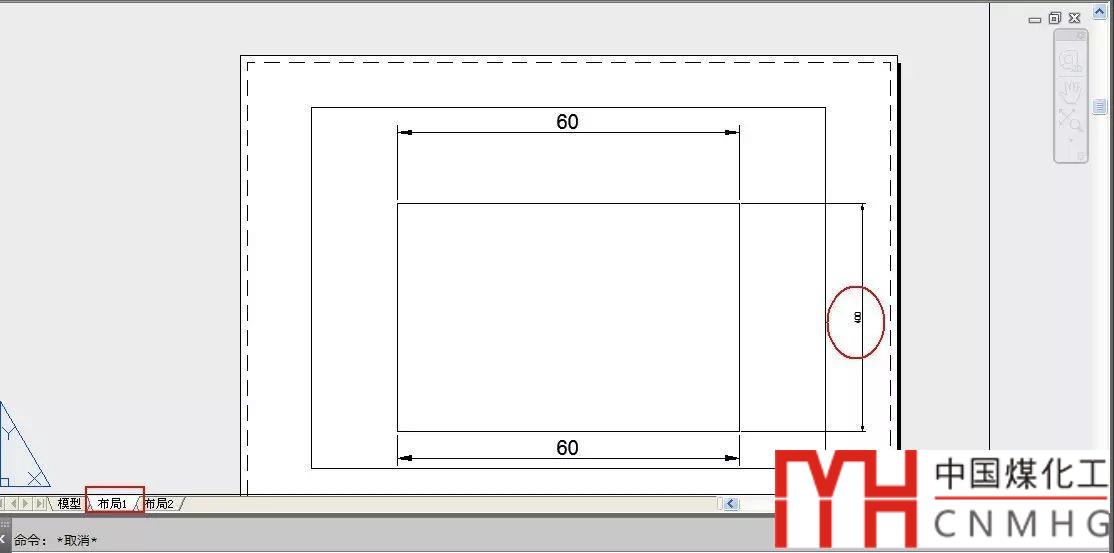

單擊布局1的標簽，切換到布局空間，直接標注矩形的寬度，可以看到矩形寬度的值變成了400，如圖所示。

有不少設計人員在模型空間中是按1:1繪圖的，然后到布局中標注尺寸。假設視口比例是1:100，在布局的圖紙空間標注視口內的對象時會被縮小100倍，如果將測量單位比例設置成100并僅應用到布局，這樣就可以再放大100倍，就跟模型空間中的標注值一致了。

但在CAD很早的版本就提供了標注關聯的功能，也就是當在圖紙空間標注視口內圖形是，如果是選擇對象或捕捉點的方式定位是，標注跟圖形是關聯的，而且測量值跟模型空間一樣。

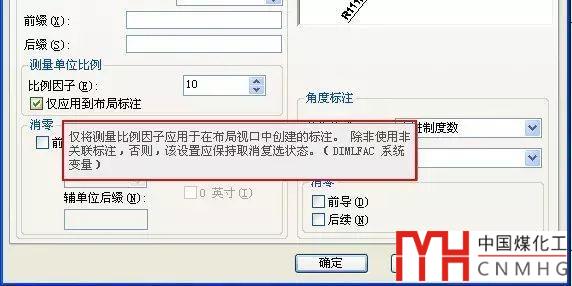

我們將光標停留在這個參數上會彈出文字提示，提示內容大致就是這個意思。如果打開標注關聯，不建議勾選這個選項。

臨時修改測量單位比例

一般情況建議在標注樣式中去設置標注的測量單位比例，但如果有個別標注需要設置比例時，也可以臨時修改一下測量單位比例。比如說在圖紙空間需要標注視口內的一個尺寸，但無法通過選擇對象或捕捉點來進行標注，也就是說標注無法關聯。臨時修改測量單位比例的方法有兩種：

一、利用DIMLFAC變量進行修改。

輸入DIMLFAC，回車，輸入要設置的比例值，如-5，回車，然后標注，如圖所示。

負值表示僅應用與布局標注，如果輸入正數，表示模型空間中標注也起作用。

二、選中標注，直接在特性面板中修改標注測量比例。

選中標注后，打開特性面板（CTRL+1），找到“標注線性比例”，輸入8，如圖所示。

但最終顯示的線性比例卻不是輸入的比例，這個我也說不清楚什么原因，是不是每個版本都這樣，標注測量值變化的比例是對的。

小結

由于大家通常是按1：1繪圖，標注測量單位比例用得并不多，但網上看到不少人問：為什么查詢和標注的值不相同，這個你就需要檢查是不是修改了標注的測量單位比例，或者手動修改了標注的尺寸值。

在講解中提到了模型、布局和圖紙空間，這些在之前發布的經驗中并沒有講解，如果不清楚，可以搜一下相關文章，或者先去我的新浪博客看一下。

• 以上技巧適用于AUTOCAD和浩辰CAD等類似CAD軟件
