畫圖的時候圖紙會越來越大，這個很正常，但有時圖中的圖形增加的并不多，但圖紙文件大小卻增加了很多，圖紙打開保存和編輯也變的越來越慢。

大部分人知道用清理PU功能可以清理掉一些冗余數據，讓文件變小，有時能圖紙大小減少好幾倍。清理之前介紹過，但當時并沒有介紹高版本增加的一些選項。

這些冗余的數據到底是什么？這些數據如何產生的呢？

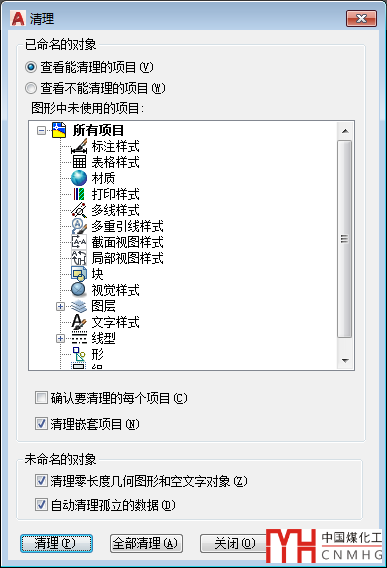

執行清理：PURGE（PU）命令，打開清理對話框，就可以知道可清理的數據到底有哪些，如下圖所示。

對話框已經告訴我們很清楚了，在列表中列出了各種可清理的數據定義，例如圖層、文字樣式、標注樣式、線型、圖塊、組等等，除此以外，下面還有兩個專門的選項：“清理零長度的幾何圖形和空文字對象”和“自動清理孤立的數據”。

這是AUTOCAD 2018以上版本的清理對話框，如果你的版本比較低，可能會沒有“自動清理孤立的數據”和“清理零長度幾何圖形和空文字對象”選項。

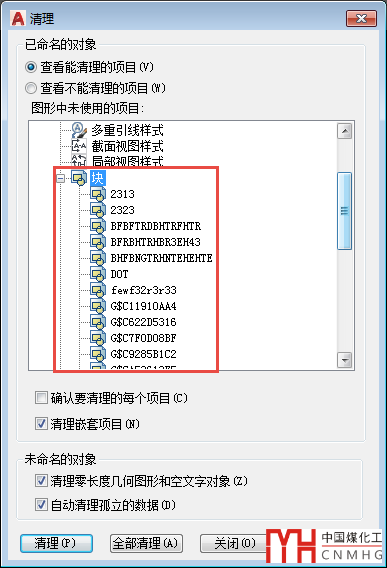

如果軟件檢測到圖中某些數據可以被清理，數據項前就會顯示一個加號，單擊加號可以展開列表，查看可以被清理的數據名稱，如下圖所示。

我們選擇一種分類，全部進行清理，如果有些數據在后面可能還會用到，也可以在列表中選擇一部分?jǐn)?shù)據進行清理。

如果怕將后面還需要用到的數據清理了，可以勾選“確認要清理的每個項目”，但如果要清理的數據比較多，一個個確認太麻煩，所以通常都不勾選這個選項。

而因?yàn)橐恍┛汕謇淼膱D塊中可能嵌套其他圖塊，如果想一次性將這些圖塊清理干凈，需要勾選“清理嵌套項目”，否則的話，可能清理完會發現清理對話框中很多項前仍有加號，需要清理幾次才能清理干凈。

如果檢測到圖中有零長度的幾何圖形和空文字對象，這個清理選項才會被激活。如果勾選了“自動清理孤立的數據”，在打開清理對話框的時候就會進行孤立的DGN線型數據的檢測，可能會花費比較長的時間。

到底什么樣的數據是多余的可以清理的呢？

簡單地說，當某些數據被定義了但沒有在圖中用到，就是可清理的數據。

圖層、標注樣式、文字樣式等這些格式大家應該比較好理解，比如我們用到一個模板文件或者使用了專業軟件，新建圖中就可能有幾個或數十個圖層，好多標注樣式，但在繪圖中可能只用到其中一部分，其他沒有用到的圖層、標注樣式等就可以被清理。不過這些數據占用的空間并不大，除非這些數據異常的多，否則在清理時可以忽略。

在可清理數據中占用空間最多的通常是圖塊。因?yàn)楹芏嗳苏J(rèn)為一個圖塊被刪除或炸開后，圖塊就不存在了，不少人為了方便插入和定位整塊圖形，將大量圖形定義為塊或復制粘貼為塊，定位完后再炸開進行后續編輯。這種操作方式就會造成圖形文件迅速變大，因?yàn)檫@類圖塊中往往圖形比較多，有時甚至是整張圖紙。圖塊被炸開后它并沒有消失，輸入插入（I）命令隨時可以插入此圖塊。

我們要記住：圖塊一旦定義，在圖中就會保存一個圖塊定義，而插入到圖形中我們看到的被稱為”塊參照“，也就是圖塊定義被引用了一次。這樣做的好處是當圖中多次重復插入同一個圖塊后圖紙文件的大小不會變大太多。圖塊一旦被定義，無論是否在圖中查插入、炸開或刪除，只要沒有被清理，圖塊定義始終存在！

有些圖紙?jiān)谇謇韺?duì)話框中可以看到長長的圖塊列表，清理圖塊后圖紙文件就會減小的原來的幾分之一。保持良好的習慣，不隨意定義圖塊或復制粘貼為塊，也就不會有太多多余圖塊，圖紙也就不會增大很多。

至于零長度圖形和空文字對象在低版本的圖紙中出現得比較多，后來CAD就在清理對話框中加入了這樣的選項。在CAD低版本，如果執行多行文字命令，沒有寫任何文字直接確定，會生成一個空文字對象，高版本已經沒有這種問題了。零長度圖形和空文字對象還有可能是一些插件或軟件生成的。這個我遇到過，但次數不多，如果你在清理時發現這個選項被激活了，勾選上就可以了。

CAD圖紙中這些常規的冗余數據并不可怕，也好處理，在信息一些文章中提到了一些特殊數據，如孤立的DGN線型數據、注釋性比例、圖層過濾器等，CAD也逐步提供了相應的功能進行處理。

其中最麻煩的是DGN線型數據，一旦從其他圖紙復制粘貼圖形帶過來以后，在本圖中復制粘貼會成倍增加，不僅會嚴重影響圖紙大小和操作性能，還可能導致無法復制和粘貼。因?yàn)檫@類圖紙比較多，到AUTOCAD 2015版本清理PU對話框?qū)ｉT提供了清理孤立圖形數據的選項，如果使用低版本，只能執行LISP語句刪除了，復制下面一行代碼到CAD命令行，回車，如果有DGN數據的話就會被刪除。

(dictremove (namedobjdict) "ACAD_DGNLINESTYLECOMP")

至于大量的注釋比例和圖層過濾器，無法用清理PU功能清理，高版本在打開圖紙或圖層管理器時會自動提示是否需要重置和清理。如果我們使用的是低版本，沒有提供相應的功能，我們可以用嘗試全選后復制粘貼到新圖或者WBLOCK(W)寫成塊文件的方式來進行清理。

為什么CAD圖紙內容不多但文件特別大？

CAD無法復制粘貼的原因和解決辦法？

冗余數據產生的原因主要有下面幾個：

• 專業軟件或插件生成的。

• 從其他圖中復制粘貼帶過來的。

• 不太好的繪圖習慣。

如果在平時繪圖時關注自己圖中冗余數據的類型和產生的來源，從根本上減少冗余數據產生的可能，我們就沒有必要做清理了。

我們需要注意，要確認圖中確實有比較多的冗余數據我們才去清理，清理前最好看一下，不要簡單地上來就點“全部清理”。

如果你的圖形還沒有畫完，圖中有些圖層、文字樣式、標注樣式、圖塊、加載的線型后面可能會用到，如果被清理掉了還需要重新定義或加載。

以上技巧適合于AutoCAD、浩辰CAD等通用的CAD軟件。
