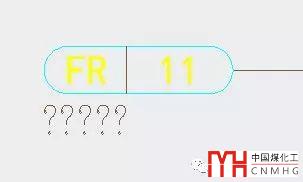

這個問題已經遇到很多次了，前幾兩天又有網友有遇到類似的問題：打開圖紙時提示缺少字體需要替換，但將缺少字體拷進去后一些文字還是顯示問號，如下圖所示。

顯示問號很顯然是缺字體，但已經將提示要替換的字體找到并復制到CAD的FONTS目錄下后，不再提示要替換字體了，為什么圖紙打開仍然顯示為問號？

看了圖紙后很快找到了問題，這個問題看來很普遍，因此覺得有必要將問題的原因跟大家講一下。

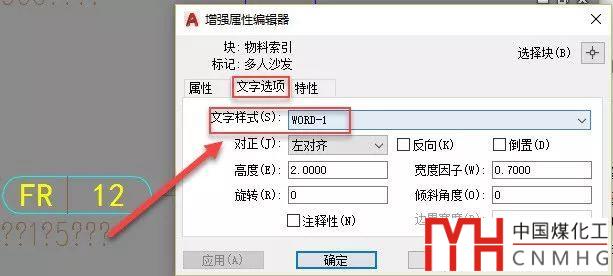

當遇到這類圖紙后，先看一下顯示問號的文字使用的文字樣式。如果是普通的文字對象，選中文字，直接LI查詢或在特性面板（CTRL+1）中查看一下文字樣式。如果文字是圖塊的屬性文字，可以雙擊屬性塊，在彈出的編輯屬性文字對話框中選中屬性后，單擊“文字選項”選項卡，可以看到使用的文字樣式，如下圖所示。

CAD的文字樣式應該如何設置？

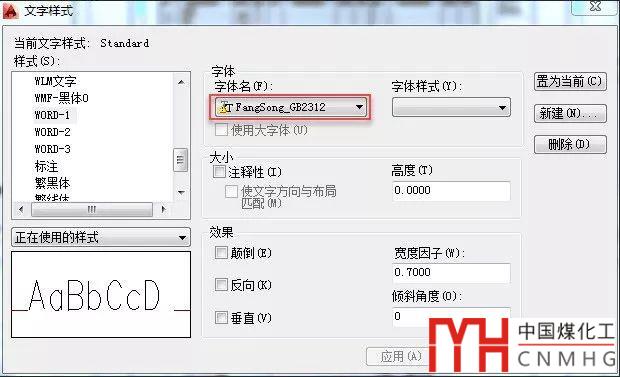

這張圖紙中問號用的文字樣式是WORD-1。輸入ST回車，打開文字樣式對話框，查看此文字樣式使用的字體，如下圖所示。

從文字樣式對話框中可以看到確實有字體沒有找到，因?yàn)檫@個字體是操作系統的TTF字體，而SHX的小字體或TTF字體默認設置狀態下被自動替換成SIMPLEX.SHX，所以沒有出現替換提示。

這個字體名字很奇怪：FangSong_GB2312，這是一個什么字體呢？為什么會找不到。

問題原因：

顯然此圖紙是在XP操作系統上保存的，選擇一種XP系統中的字體：仿宋_GB2312，而WIN7以上系統沒有的操作系統字體。

如果此圖紙?jiān)赬P操作系統下打開，文字就不會出現問號，因?yàn)樽煮w就可以正常讀取，XP系統中此樣式的字體名顯示如下圖所示。

在高版本操作系統上不僅沒有這個字體，即使從XP系統上將對應的字體文件：simfang0.ttf復制到高版本W(wǎng)INDOWS的FONTS目錄下，字體也無法識別，文字仍顯示為問號。

如果打開圖紙的時候注意看命令行的提示，其實當時就可以知道問題出在哪兒。

上面這張圖紙中還用到了楷體_GB2312字體，在打開圖紙時，這兩種字體都替換成默認字體：simplex了，命令行提示如下圖所示。

看到這樣的提示，就可以直接到文字樣式里去看哪些文字樣式使用了這些字體，都不用看哪些文字顯示問號、使用的是什么文字樣式了。

解決辦法：

從XP系統拷字體文件到當前操作系統中也不能解決問題，只能將字體修改成當前操作系統中的字體。

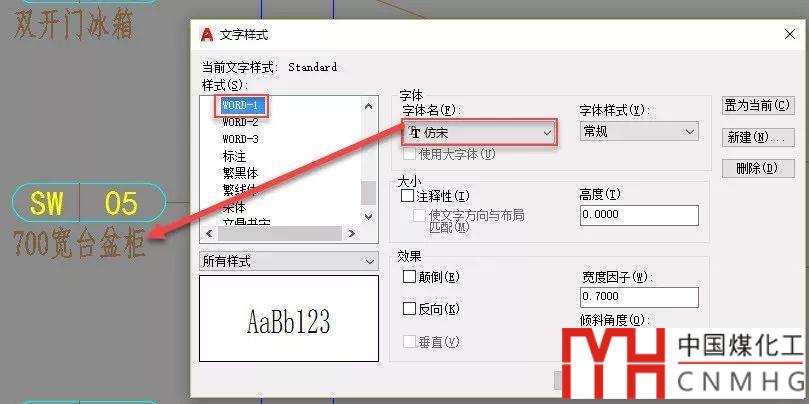

在文字樣式對話框中，將字體替換成仿宋或宋體，然后RE刷新圖紙，文字就可以顯示正常了，如下圖所示。

不同版本或不同機器上CAD由于字體不同會導致文字顯示問號，操作系統字體也存在兼容的問題，同樣也會導致CAD圖紙文字顯示問號。這種操作系統自帶的字體在高版本不兼容的情況不多見，不過在XP系統中選用這些GB2312字體的人還真不少，因此這類圖紙比較多。既然使用系統自帶字體都有可能有問題，當然更不建議在圖紙中使用自己安裝的系統字庫中的字體。

如果這類圖紙比較多，我們可以嘗試修改CAD的字體映射ACAD.FMP文件，自動進行字體替換，但圖紙換一臺機器打開還是會有問題，最穩妥的辦法還是像上面這樣修改文字樣式使用的字體后保存。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
