使用CAD時當打開垂點捕捉時，光標附近有時會出現“遞延垂足”的提示，垂足我很清楚，遞延是什么概念呢？什么情況下會出現這個提示？它和普通的垂足捕捉又有什么不同呢？

CAD的對象捕捉選項如何設置？CAD對象捕捉有哪些選項？

通常情況下畫線時我們先確定第一點，然后再捕捉垂足，而遞延垂足的使用則有些相反，我們先確定與哪條線垂直，然后再拖動確認第二點。直接用普通的垂足捕捉方式更簡單直接，第二種方式是已知條件只知道這條線要與某條線垂直，在繪圖的時候在確定放到哪兒合適。

通過上面的描述應該應該清楚什么操作時會出現遞延垂足的提示了，但由于通常情況下我們都會打開端點、中點、交點等幾個常用的捕捉選項，有些人甚至?xí)⑺羞x項都打開，當光標直接停留到線上時，會優先捕捉到端點、中點或最近點，“遞延垂足”的提示并不容易出現，而大多數人也不會為了捕捉遞延垂足而將其他常用的選項關掉。

在捕捉對話框中只選擇上面所說的幾個最常用的捕捉選項，想使用垂足或其他不常用的捕捉選項時可以按SHIFT+鼠標右鍵，然后在右鍵菜單中選擇臨時使用的捕捉方式。如果喜歡輸入命令，可以直接在命令行輸入捕捉選項。

遞延垂足的捕捉簡單操作如下：

1）先畫一條直線作為基準線，然后再單擊直線按鈕或輸入快捷鍵L后回車

2）命令行提示指定線的起始點時在對象捕捉工具欄單擊垂足按鈕或輸入per。

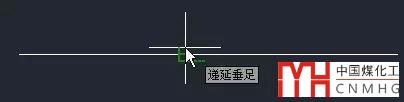

3）將光標移動到圖中已有的直線上，就會出現遞延垂足的提示，如下圖所示：

不僅提示變了，捕捉標記也和普通的垂足標記也有所不同。

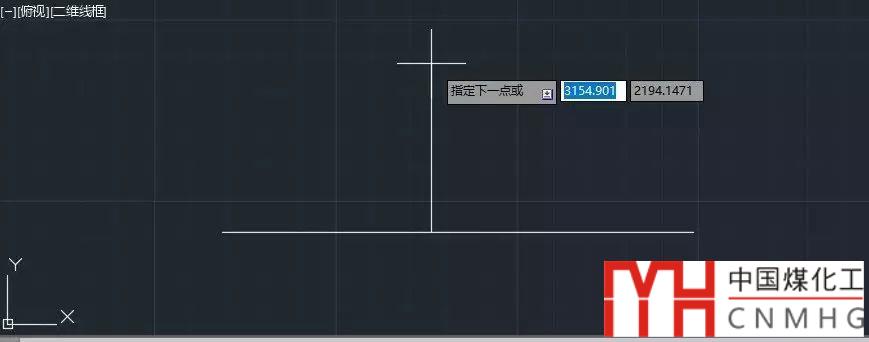

4）在直線上任意點單擊確定捕捉遞延垂足，將光標移開，移動光標，可以看到一條與選定直線垂直的直線在隨光標移動，如下圖所示。

5）單擊確定直線的端點，就完成了直線的繪制。

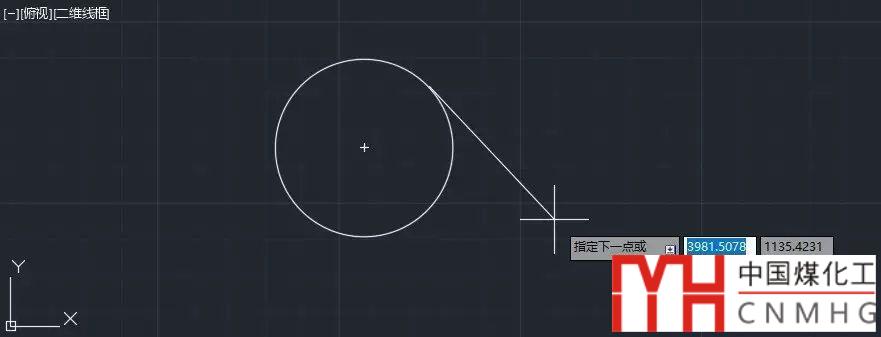

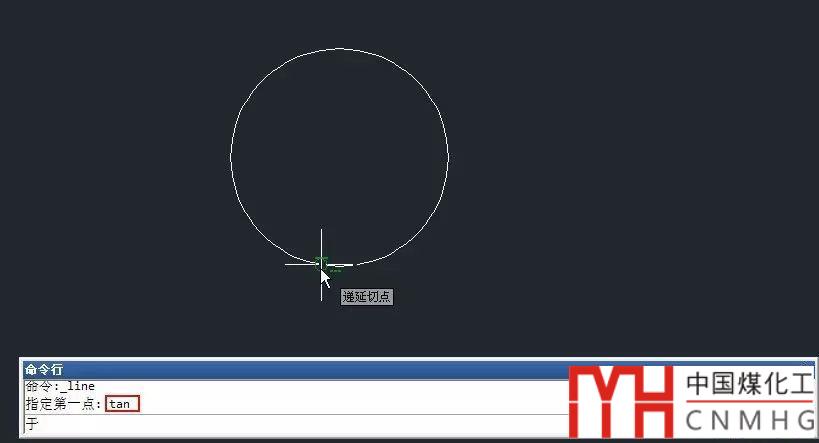

除了有遞延垂足外，還有遞延切點，使用方法基本類似，在捕捉切點（TAN）時先選圓或弧，在圓或弧的任意位置單擊先確定線的相切關系，然后再拖動光標確定直線的端點位置，拖動時直線會繞著圓或弧轉，如下圖所示。

雖然明白了這兩個功能的用法，但感覺在畫圖的過程用得會比較少，原因有下面幾點：一是習慣比較難改變；二是畫圖時大多數情況下線的起點是確定的，三是當將垂足或切點與其他捕捉選項，如端點、中點、交點一起被設置為固定的捕捉選項時，在確定直線第一點的時候垂足和切點捕捉選項不優先，也就是不會出現遞延垂足或遞延切點的提示。只有在指定直線端點的時光標靠近垂足和切點時候才會優先。要使用遞延垂足或遞延切點必須通過工具欄、右鍵菜單或命令行輸入來設置臨時捕捉垂足和切點。

但既然CAD提供這樣的功能，自然是有人會用到這樣的功能。也許有不少人非常想用這樣的功能卻不知道，但愿這篇文章正好能解決他們的問題。

• 以上技巧使用AUTOCAD和浩辰CAD等類似CAD軟件
