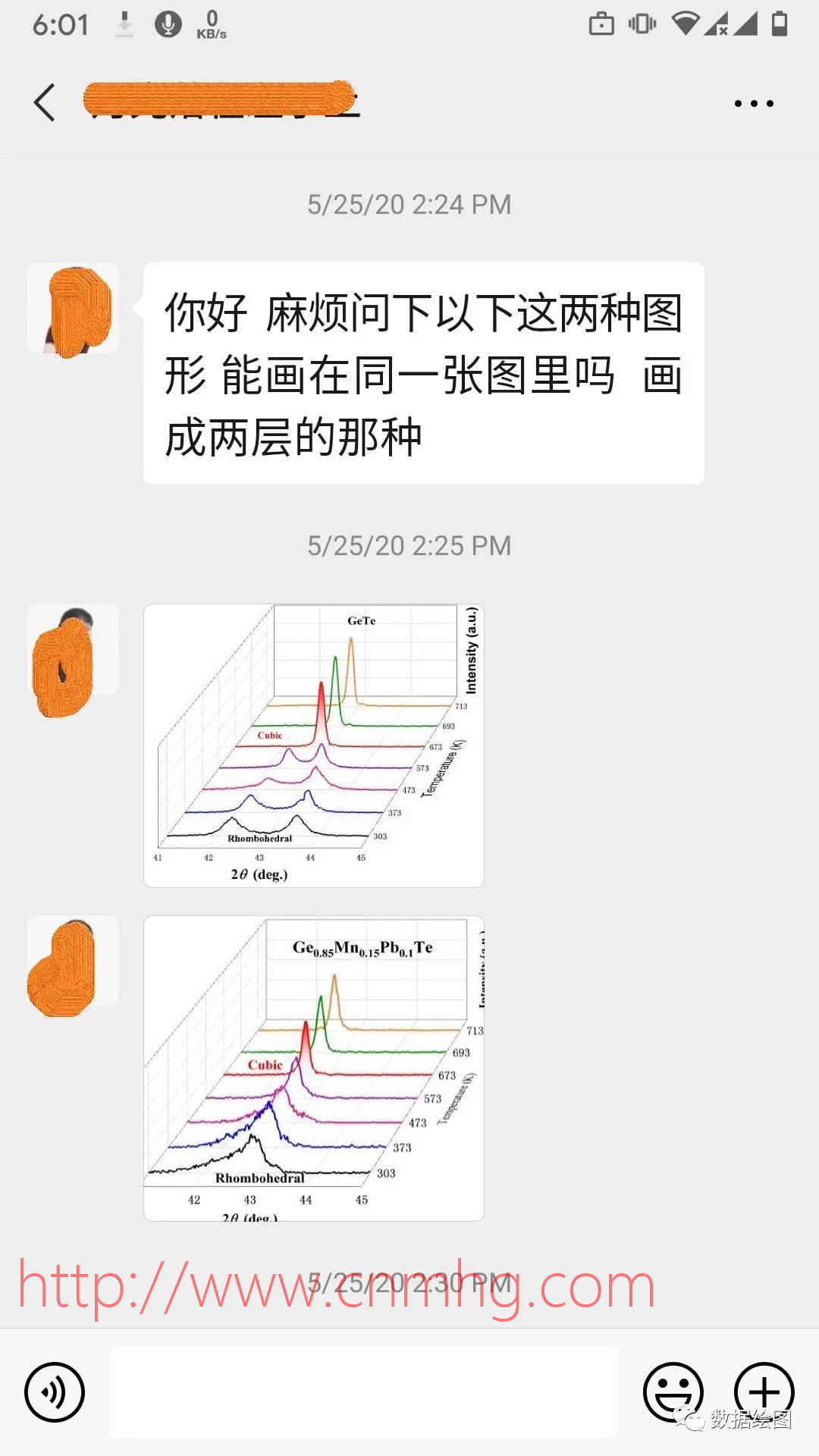

有同學問：上下兩層的三維圖怎么繪制？

繪圖思路

• 對于二維圖，可以使用多面板（Multi-Panel）的方法來實現上下兩層的圖形，或者分別繪制好后使用組合（Merge）的方式疊加起來。

• 但對于三維圖，上述方法均不可行。

• 如果使用二維瀑布圖（Waterfall）分別繪制上下兩層的圖形，可以使用組合（Merge）的方式疊加起來，但疊加后無法調整視角，不能將圖形更好的顯示。

• 解決方法就是使用三維瀑布圖（3D Waterfall），通過構造數據實現雙層圖形，同時可以任意調整視角，便于更好地展示圖形。

數據構造

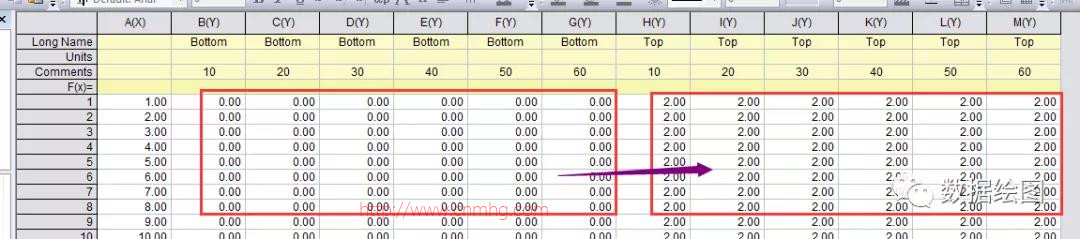

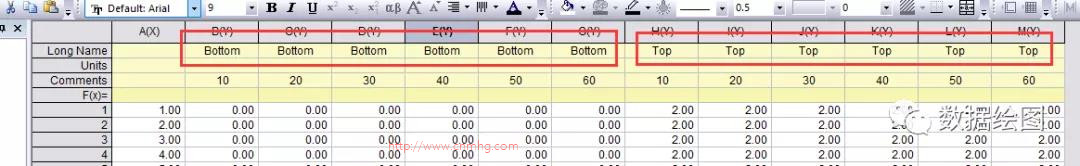

• 數據的格式為XYY類型，其中分為上下兩組，以列數據的Long Name來區分；列數據的Comments為每條數據的標識。

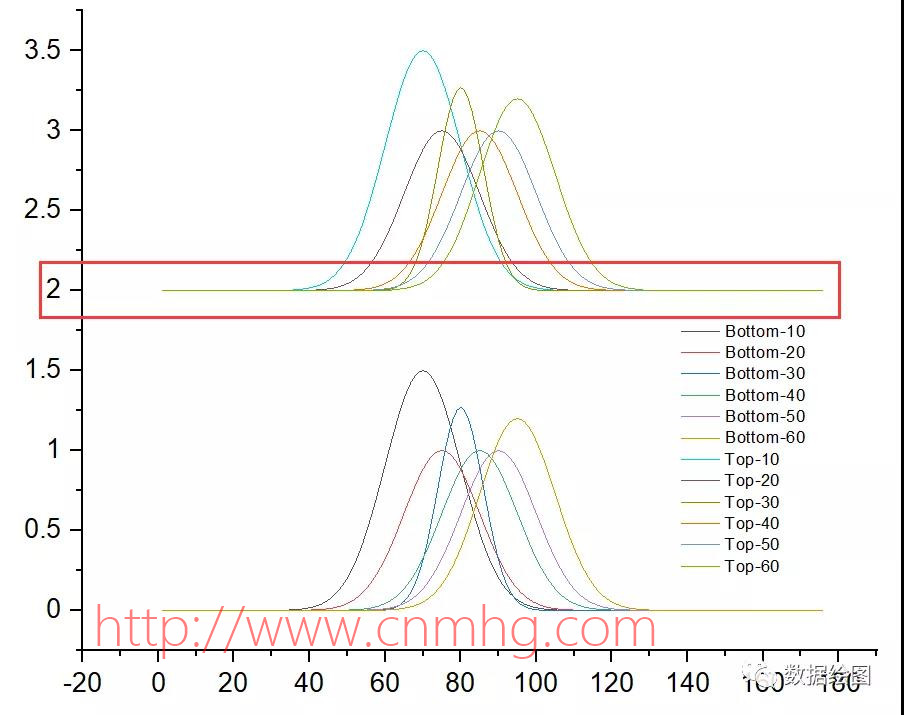

• 將上層的數據加上一個常數，以便使其在上部顯示。本例中增加了2，比下層數據的最大值稍大一些。



• 畫個圖看看效果。



圖形繪制

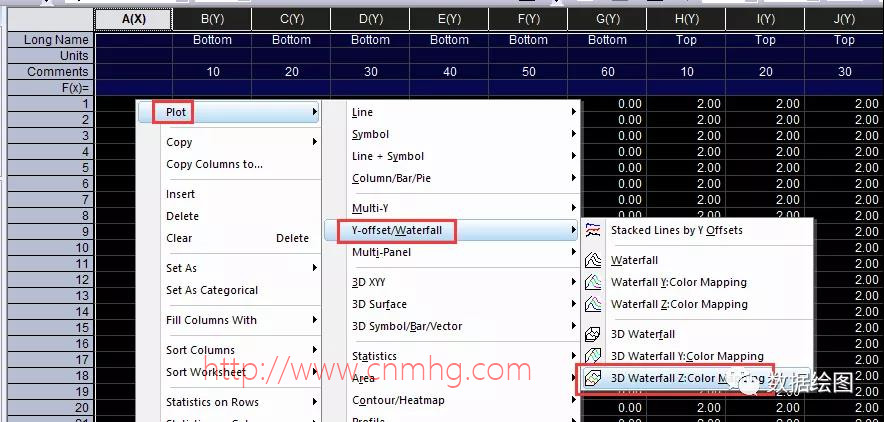

• 選中所有的數據，繪制3D Waterfall。

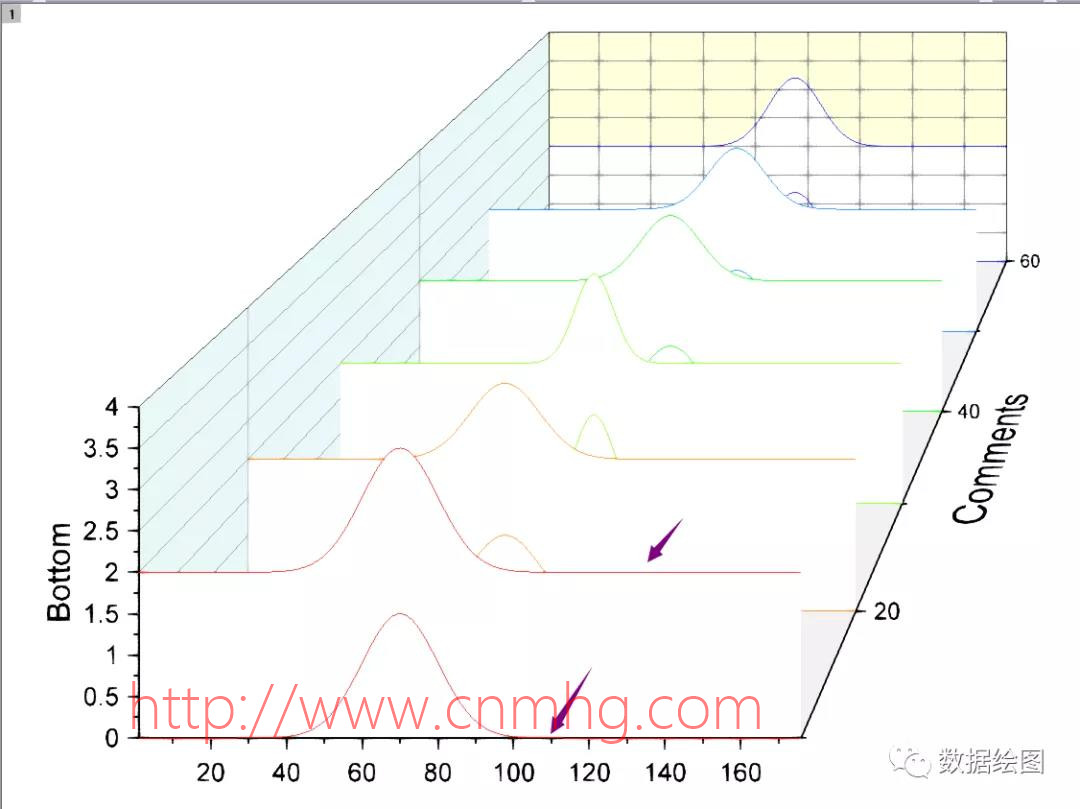

• 結果是下圖所示。



格式設置

• 曲線格式

  • 雙擊圖形，打開Plot Properties對話框，切換到Pattern頁面，將Border下的Width改為3，使線條粗一些。將Fill改為None。



• 圖層格式

  • 在左側選中Layer1，激活Layer Properties對話框。

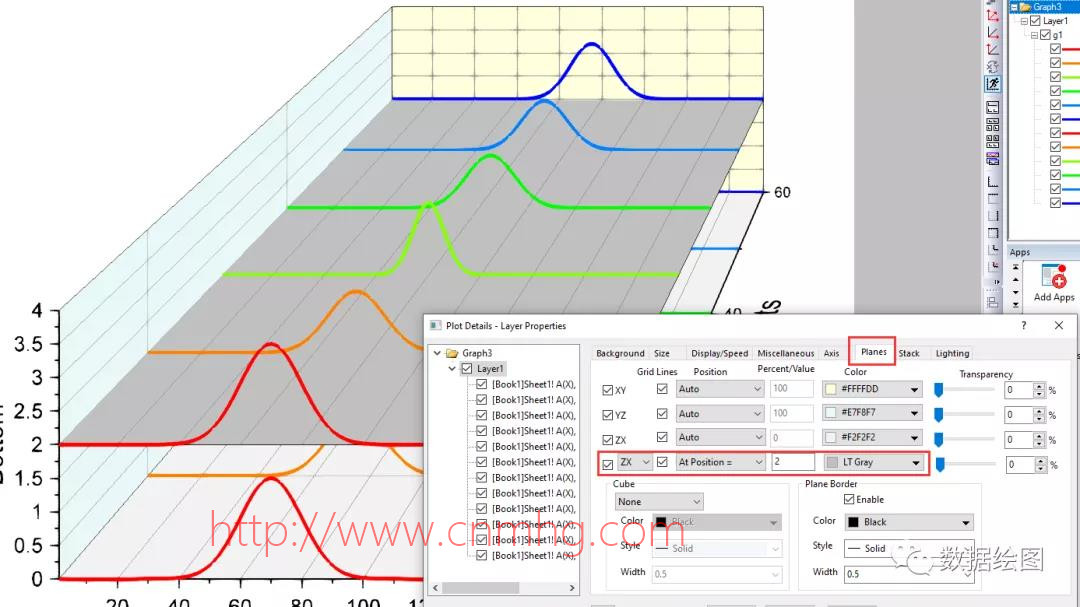

  • 切換到Planes頁面，勾選第四個，并選為ZX，同時將位置設為At Postion =模式，數值為2（根據數據設計時增加的數值來設定）。

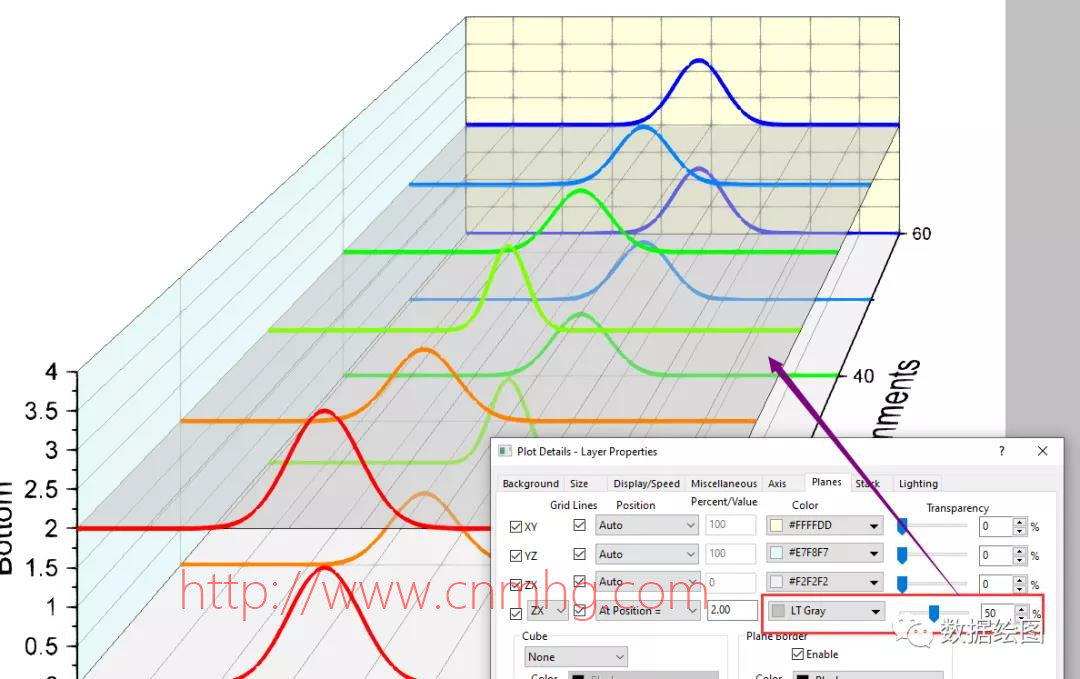

  • 顏色選為LTGrey，透明度設為50%，以便能看到下層的圖形。



• 坐標軸格式

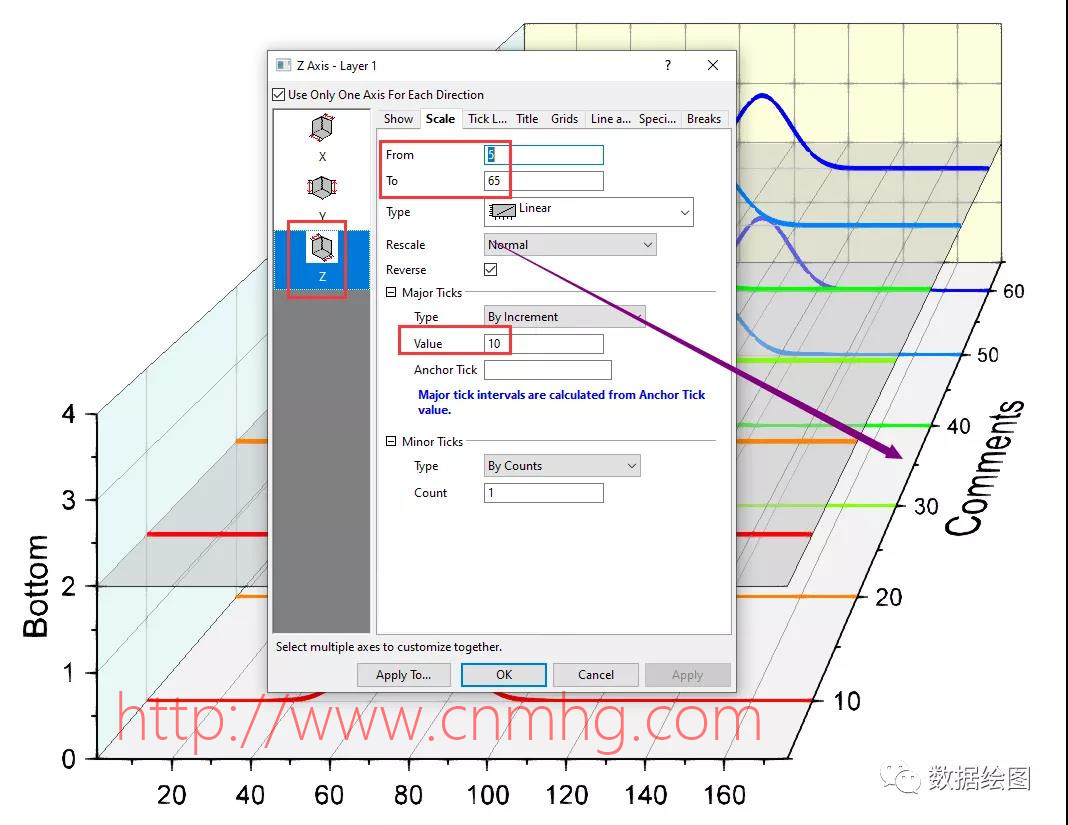

  • 雙擊坐標軸打開Axis Properties對話框，設置坐標軸的格式。



  • 在微公號【數據繪圖】后臺回復坐標軸，查看坐標軸格式設置的詳細教程。

• 旋轉視角

  • 雖然設置了透明度，但下層的數據還是看不清楚?？梢酝ㄟ^設置視角的方式來完善。

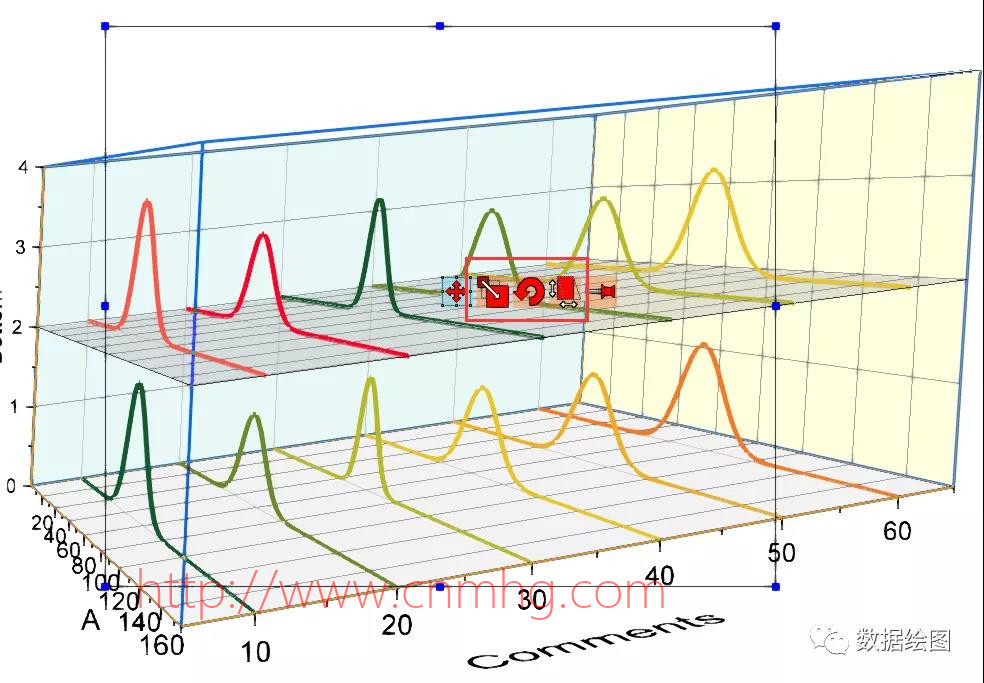

  • 也可以單擊圖形，激活三維旋轉工具，手動調整。

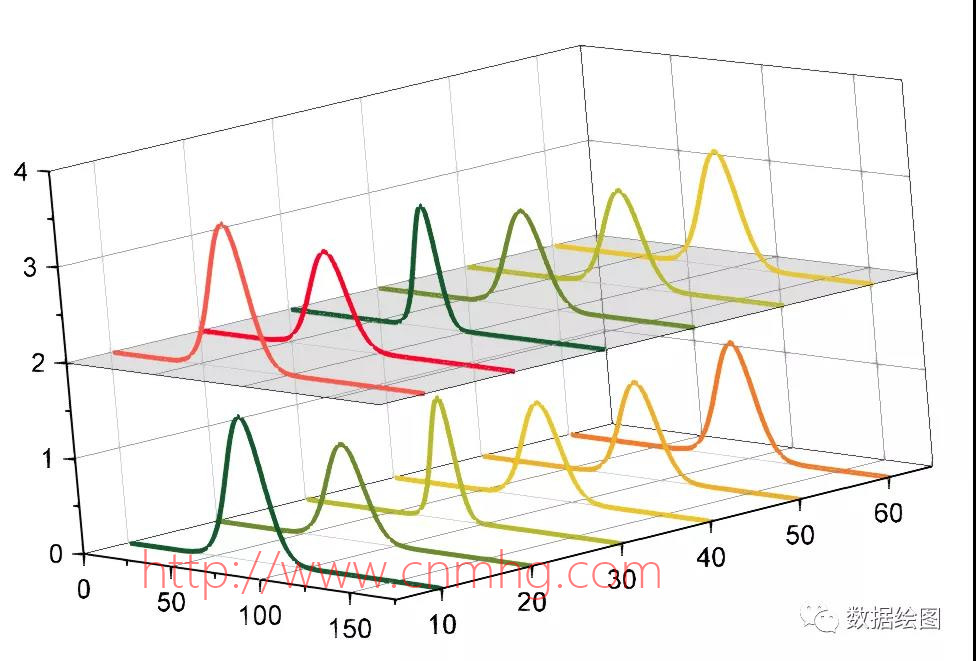

完工！

所用軟件：OriginLab OriginPro 2020b@Windows 10 pro 。
