在模型空間可能有多張圖紙，這些圖紙的圖幅通常是相同的，當我們在布局空間通過各種平移、定義視圖或?qū)R空間的方式定義好一個視口后，可以利用此視口復制后再修改顯示其他視圖。

每日一貼-如何調整CAD視口顯示的視圖?

怎么能快速地修改顯示視口顯示其他視圖呢？其實之前的文章里都介紹過，這里結合實例再給大家介紹一下。

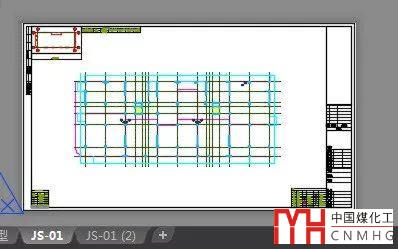

例圖是一位網友提供的，模型空間中有多張圖紙，而且已經插入圖框，在布局空間只需要定義一個跟圖框大小匹配的視口，第一個布局視口已經定義好了，我們現在就利用這張圖看如何利用這個定義好的視口來定義其他視口。

一、在模型空間預定義視圖

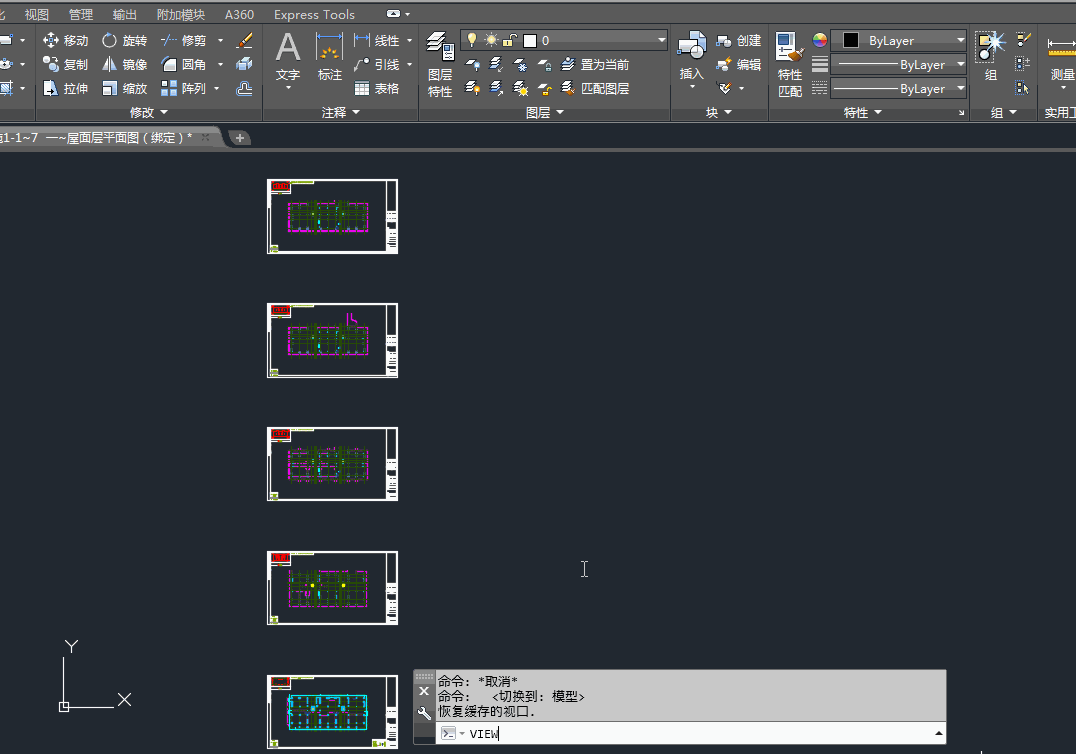

因為視口比例和尺寸已經調整好了，我們可以直接讓視口顯示模型空間的視圖就好了，在高版本操作比較簡單，下面簡單看一下操作步驟。

注:上面只是為了演示功能，并沒有復制視口，而是直接調整了視口顯示的視圖。此外，由于微信對文件大小有限制，對視頻進行了精簡，可能有部分畫面不連貫。

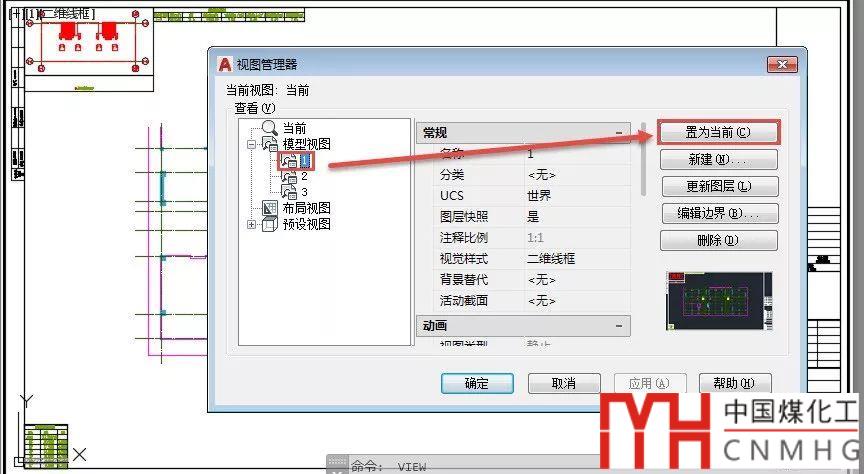

高版本可以直接在視口的視圖菜單中選擇定義好的視口，低版本沒有這個功能，操作就要稍微麻煩一點。進入視口后，輸入VIEW命令，選擇一個視圖，單擊“置為當前”按鈕就可以了，如下圖所示。

---提示：下面是廣告，不是本文圖片！---

二、平移

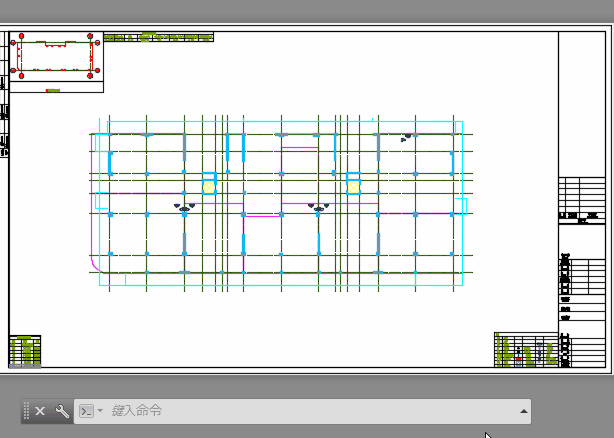

如果模型空間多個圖框或圖形跟之前視口內圖形的距離很明確，比如這張圖中每個圖框之間的間距就是100000，那么直接用最簡單的視圖平移操作就可以達到目的。不過不能直接按住鼠標中鍵平移，要輸入-P，回車，才能制定基點后輸入距離或相對坐標，操作演示如下。

要想在布局空間視口中設置視圖簡單，在模型空間就要將圖圖按設定的距離擺放，這是很容易的事情。但如果在模型空間是隨意擺放的，那用平移就不太好辦了，因為平移的時候是無法捕捉來定位的。

三、空間對齊ALIGNSPACE

如果不想定義視圖，圖形之間的間距也不明確，那就可以用前幾天介紹的空間對齊ALIGNSPACE功能了。復制視口后，先解鎖，然后進入視口，平移圖形到顯示要顯示圖形的某個定位點，或者縮放到顯示兩個定位點，然后用擴展工具的ALGINSPACE命令對齊就好了，具體操作可參看之前文章中的介紹。
