新吊耳標準HG/T21574-2018附錄D要求對裙座內環支撐桿和裙座底板進行校核，附錄D給出了裙座內環支撐桿的校核方法，但對于裙座底板，只有附錄D.2.3“由尾部載荷引起的裙座底板的周向彎曲應力和壓縮應力也應進行校核”一句話，沒有更具體的內容。

整個附錄D計算可參考，Dennis R. Moss所編的 “Pressure Vessel Design Manual”第4版，之Procedure 10-5: Design of Tail Beams, Lugs, and Base Ring Details。不過英文資料難啃。還可以參考以下兩篇文獻：

[1] 黃志筠. 大重型塔設備整體吊裝結構選取與計算. 石油化工設備, 2001, 30, (增刊)

[2] 黃德華. 大型塔器整體吊裝裙座結構分析及加強. 石油化工設備技術, 2015, 36(4)

可以看一下兩篇文章中關于裙座底板的計算內容。

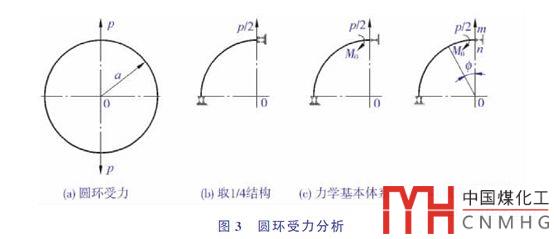

帶有尾部吊耳的裙座底部在起吊時，可視為承受一對集中力作用的圓環，如下圖所示，受力分析見文獻[1]的1.2。

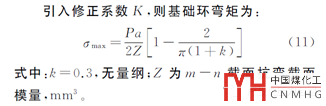

最終有：

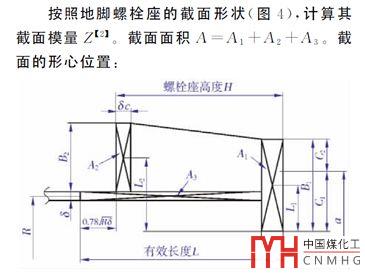

對于上式中抗彎截面模量Z的計算，如果地腳螺栓座采用的是分塊蓋板，Z只計算基礎環板的。如果采用的是整體圓環式蓋板，可以蓋板與基礎環板之間的筒體計入，如下圖所示，至于地腳螺栓座中的肋板和螺栓孔的作用則忽略不計。

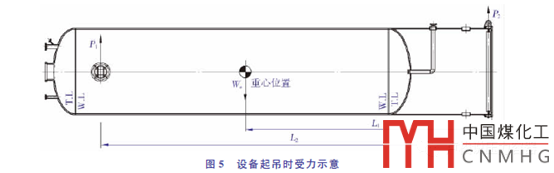

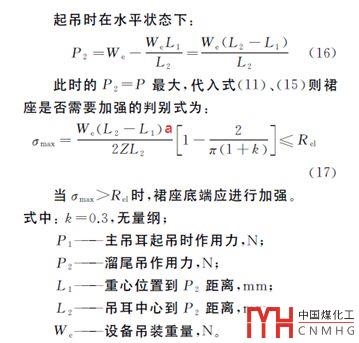

起吊時，校核過程如下：

注意上述文獻[2]的式17少了個裙座筒體半徑a。
