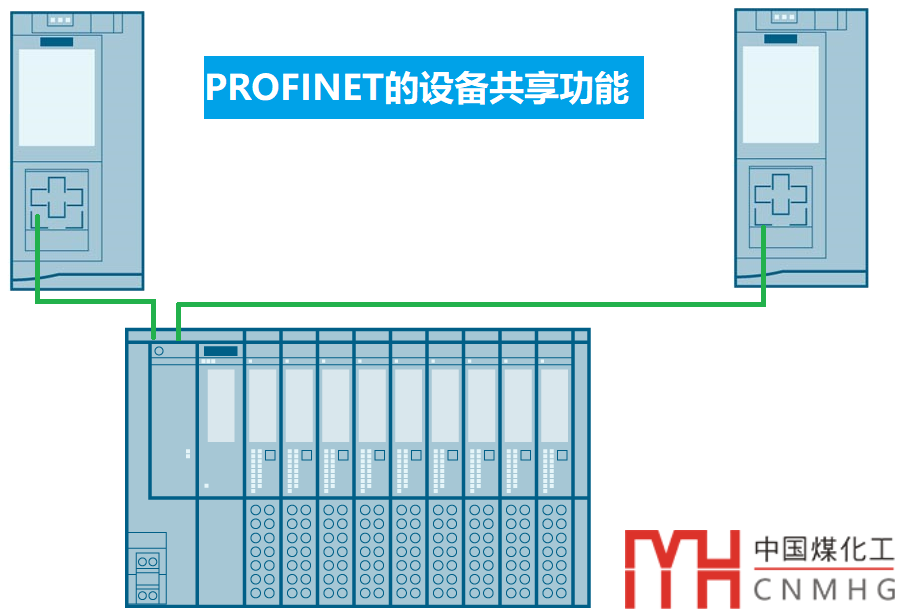

在一些大型的分布式系統中，可能存在多個PROFINET控制器。這些控制器，有時候需要從同一個分布式子站中獲取傳感器的信號，比如，兩個控制器可能都需要某個接近開關的狀態，也可能都需要知道某個電機有沒有運行。這種情況下，一種解決方案是安裝兩套硬件分別傳給兩個控制器，這顯然會增加成本和工作量；另一種解決方案就是將這些信號放在同一個分布式子站中，然后共享給兩個控制器。這種方案硬件只有一套，卻能傳送出兩套信號，這就是PROFINET的共享設備功能；

要實現設備共享功能，需要控制器和IO設備都支持設備共享功能才可以。舉個例子，硬件環境如下：

• CPU1513-1PN：讀取輸入和寫入輸出；

• CPU1516-3PN：讀取輸入和輸出；

• ET200SP（IM155-6），接口模塊；

• DI 8x24VDC HF，數字量輸入模塊；

• DQ 4x24VDC/2A HF，數字量輸出模塊

功能要求：

ET200SP作為共享設備，給CPU1513-1PN和CPU1516-3PN提供信號；CPU1513可以讀取數字量輸入和寫入數字量輸出；CPU1516只能讀取數字量量輸入和輸出；

說明：

數字量輸入模塊DI 8x24VDC HF可以組態為帶有內部共享輸入(MSI)模式。在這種模式下，輸入通道的信號值可以復制到最多三個子模塊中。每個子模塊可以分配給一個IO控制器，加上基本子模塊，總共支持4個IO控制器；復制出來的子模塊是虛擬的模塊，但是會占用輸入緩存區的地址。具體來看下：

先來看基本子模塊，它的值占用一個字節(8個位)的輸入緩存區；系統同時還為各個值預留了一個位用來標志其狀態（0=值錯誤），因此值的狀態占用一個字節(8個位)；這樣基本子模塊會占用兩個字節的輸入緩存區；

啟用一個內部共享輸入子模塊后，該模塊會復制基本子模塊的值及狀態值，因此會也會占用兩個字節的輸入緩存區；

啟用第二個MSI子模塊和第三個MSI子模塊也類似，如下圖所示：

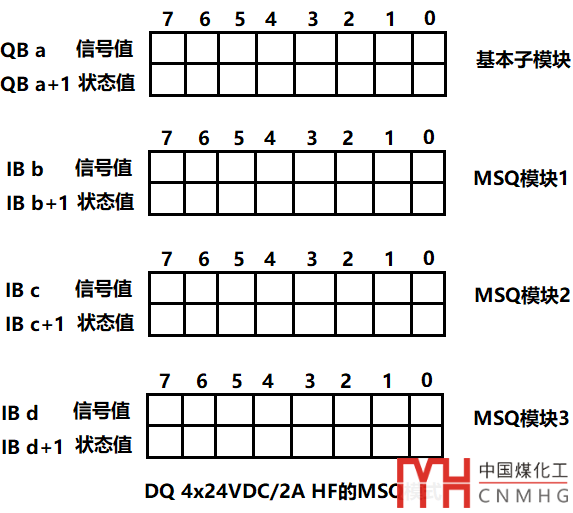

類似的，DQ 4x24VDC/2A HF有可以組態內部共享輸出（MSO）模式，它把模塊的輸出復制到輸入緩存區中，如下圖所示：

有了這些基礎知識，接下來我們開始在博途V14中組態：

1. 添加設備CPU1513-1PN和CPU1516-3PN；

2. 添加ET200S接口模塊IM155-6，在其中添加數字量模塊DI 8x24VDC HF和DQ 4x24VDC/2A HF；

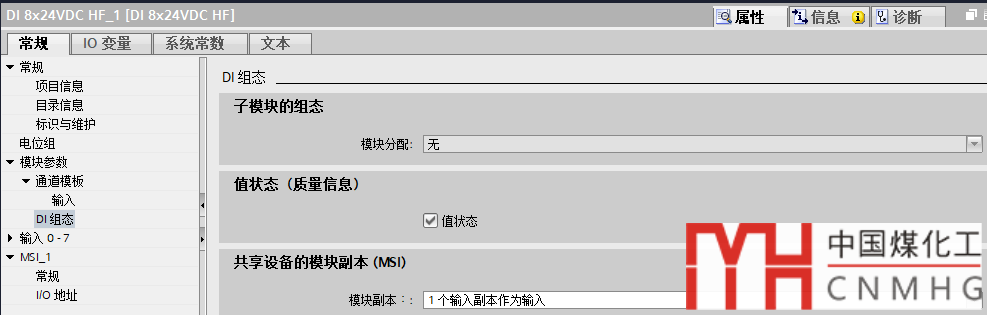

3. 設置DI 8x24VDC HF的屬性，在【模塊參數】-【DI組態】中，設置共享設備的模塊副本為【1個輸入副本作為輸入】，如下圖所示：

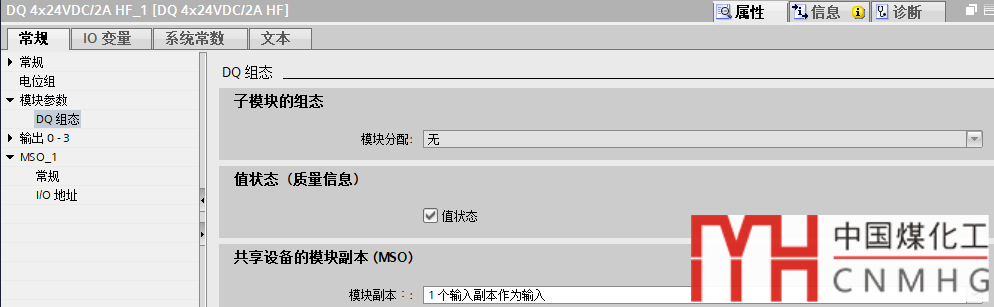

4. 設置DQ 4x24VDC/2A HF的屬性，在【模塊參數】-【DQ組態】中，設置共享設備的模塊副本為【1個輸入副本作為輸入】，如下圖所示：



5. 設置IM155-6的IP地址，并取消自動【自動生成PROFINET設備名】，如下圖所示：

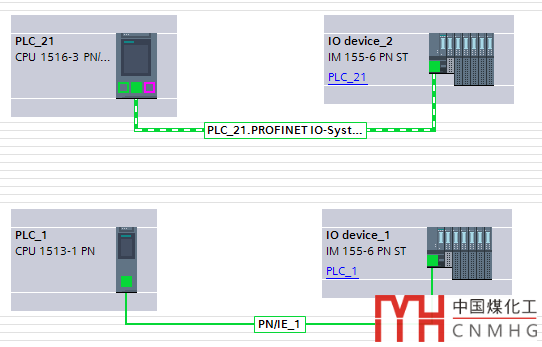

6. 在網絡視圖中，復制一個新IM155-6，將其與CPU1516連接；原來的IM155-6與CPU1513連接。確保兩個IM155-6有相同的IP地址和設備名稱，如下圖所示：



7. 分配CPU對IM155-6的訪問權限。CPU1513可以訪問基本子模塊，CPU1516可訪問MSI和MSQ模塊；

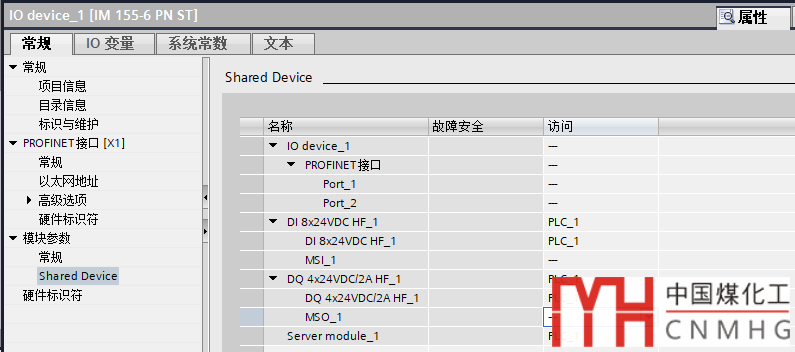

   在IO device_1的【模塊參數】-【共享設備】中，將MSI_1和MSO_1選擇【—】，不將其分配給當前控制器，如下圖所示：

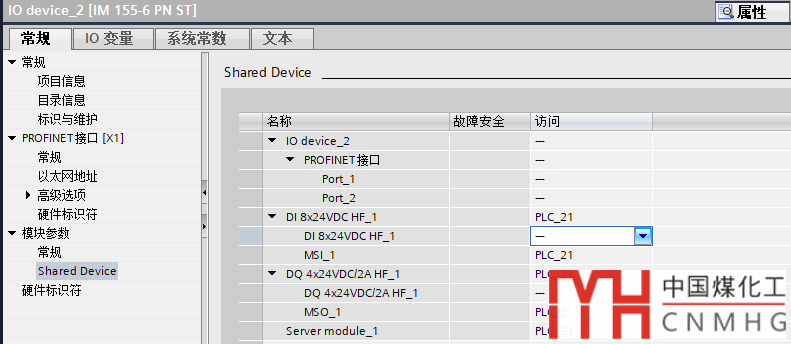

8. 在IO device_2的【模塊參數】-【共享設備】中，將基本子模塊 DI 8x24V DC HF_1和DQ4x24VDC/2A HF_1選擇【—】，不將其分配給當前控制器，如下圖所示：



9. 注意接口模塊在兩個項目設置中都要設置成【—】，即不要分配給任何指定的控制器；

10. 這樣保存分別下載到兩個CPU中，確保兩個CPU及子站的IP在同一個網段中，寫入設備名稱就可以了；

好了，關于PROFINET的共享設備功能就先介紹到這里。如果你有任何問題歡迎留言。
