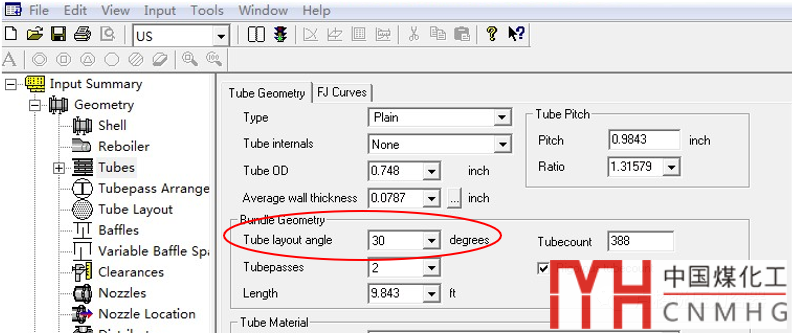

準確理解工藝設備條件，才能做好設備設計，避免返工。一、HTRI中將換熱管排列型式Tube layout angle設為30o。

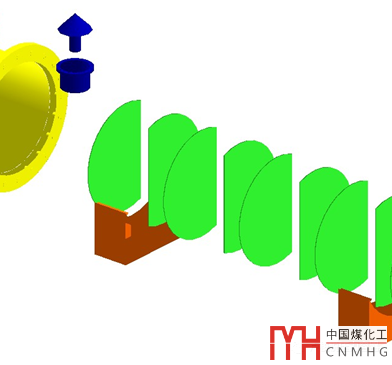

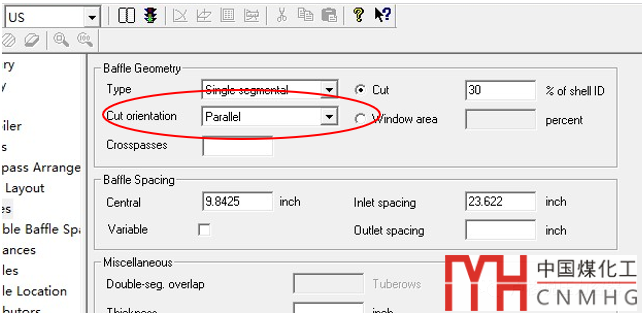

二、將折流板缺口方向Cutorientation設為Parallel（平行），程序給出的3D模型圖，如圖下下圖所示。注：根據HTRI軟件的說明，這個Cut orientation是指：折流板圓缺方向，包括水平和垂直（相對于殼側進口接管的中心線）。

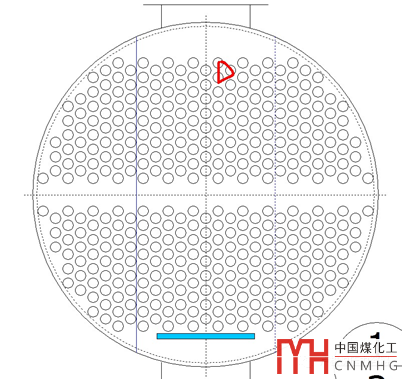

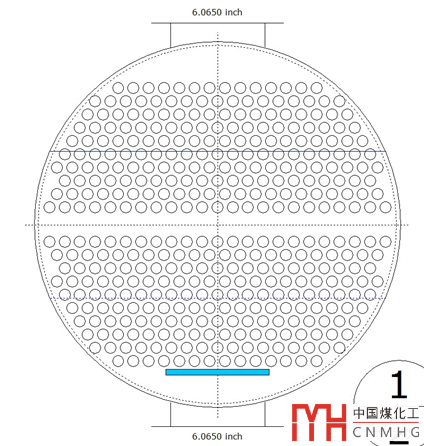

最終：換熱管30 o排列，折流板缺口方向與進口中線心平行的排管圖如下：

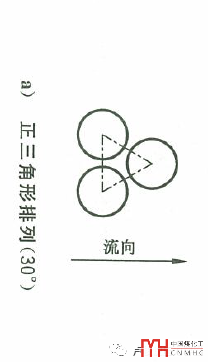

這種排管即為GB/T 151中6.3.1.1的正三角形排列，但需要把圖旋轉一下：

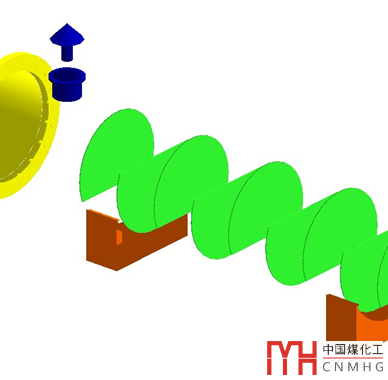

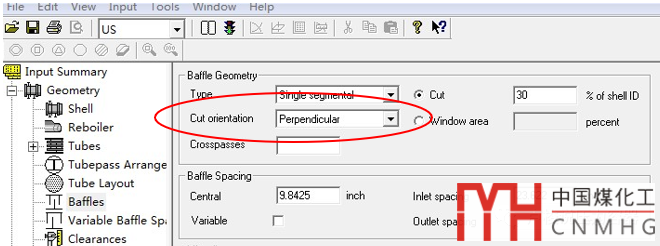

三、僅將HTRI中折流板缺口方向Cut orientation改為Perpendicular（垂直），程序給出的3D模型圖，如圖下下圖所示。
最終：換熱管30 o排列，折流板缺口方向與進口中線心垂直的排管圖如下：

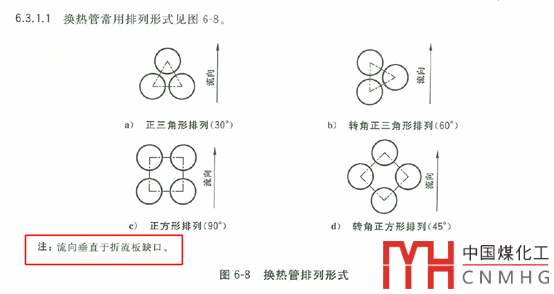

這種排管即為GB/T 151中6.3.1.1標準的正三角形排列：
結論：應牢牢把握換熱管排列型式中的“流向與折流板缺口垂直”這一條。
