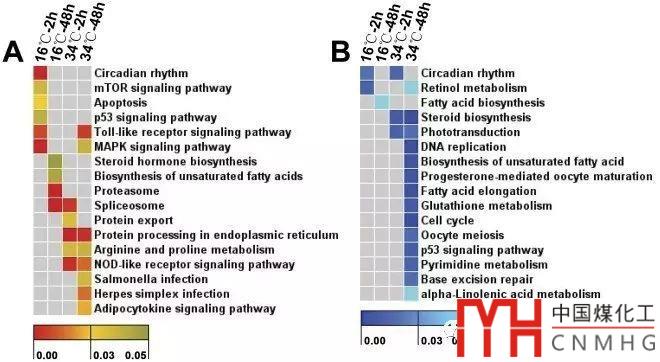

來來來，教你怎么繪制這個表示基因上/下調的熱圖（Heatmap）。

圖片來源：PLoS ONE 7(5): e37209.

1. 示例數據，格式為XYYY形式，其中有一組有數據缺少，后面會介紹如何處理。

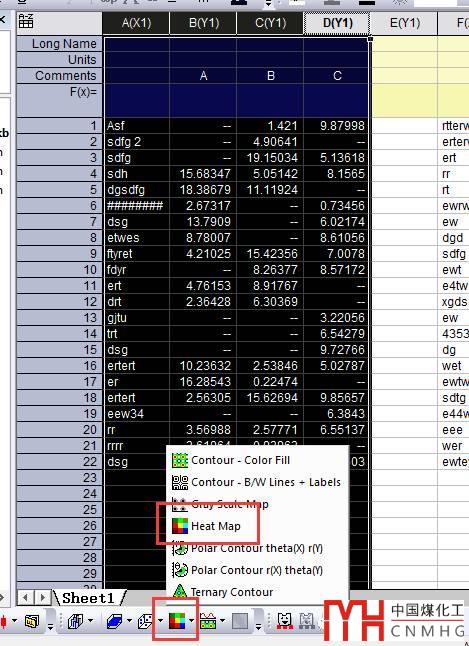

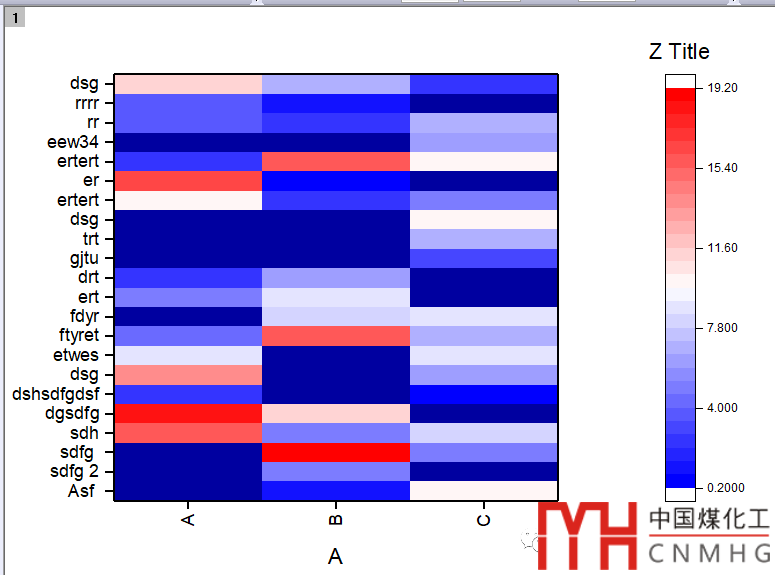

2. 選擇第一組數據，繪制Heatmap，其中虛擬矩陣的設置如圖所示。【點我打開關于虛擬矩陣的詳細介紹】

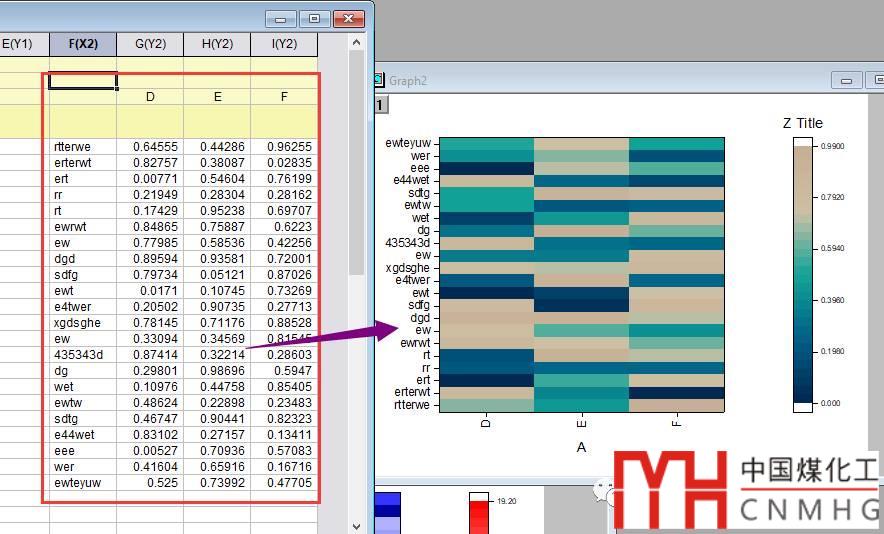

3. 同樣的方法繪制第二組數據的heatmap圖。

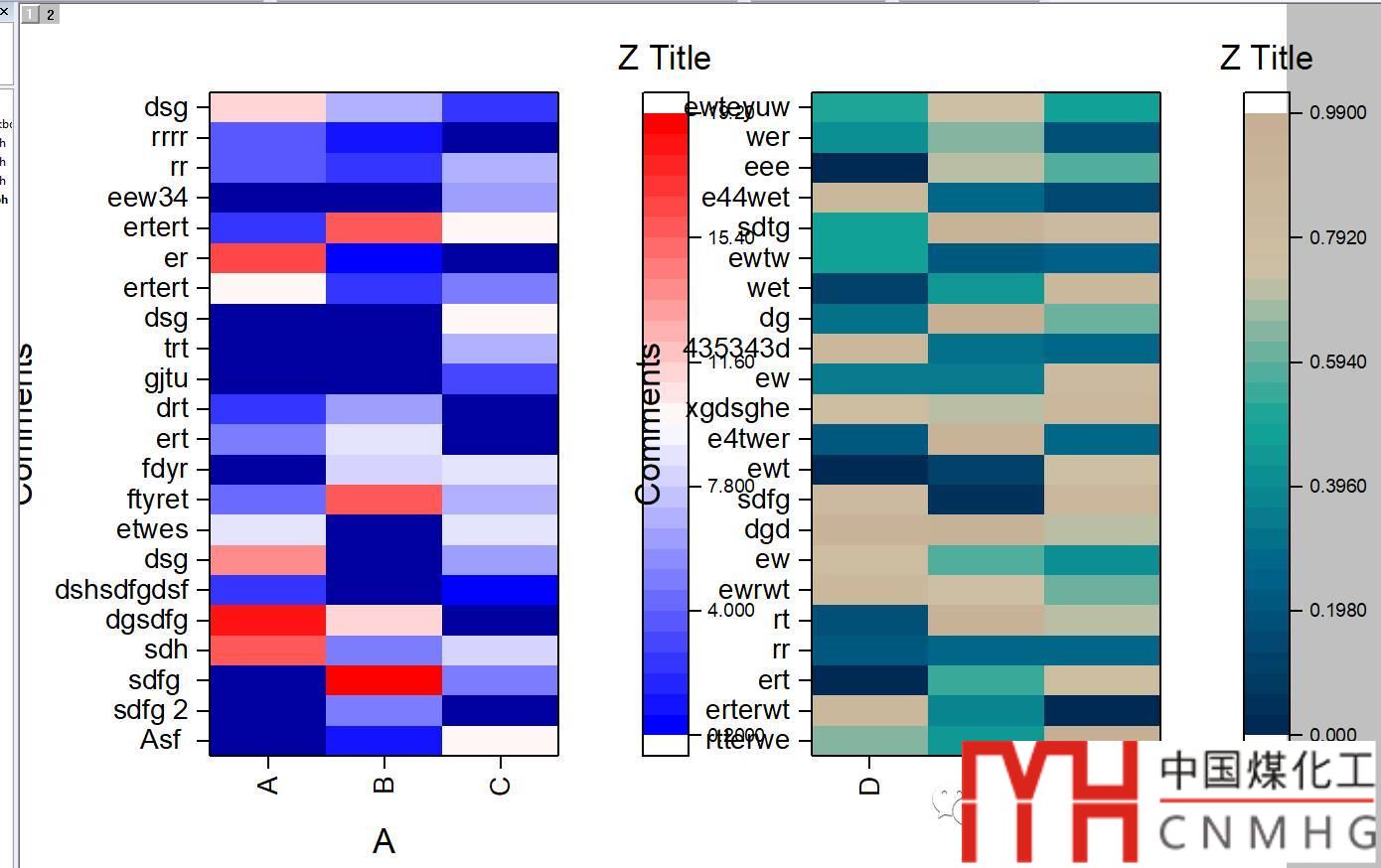

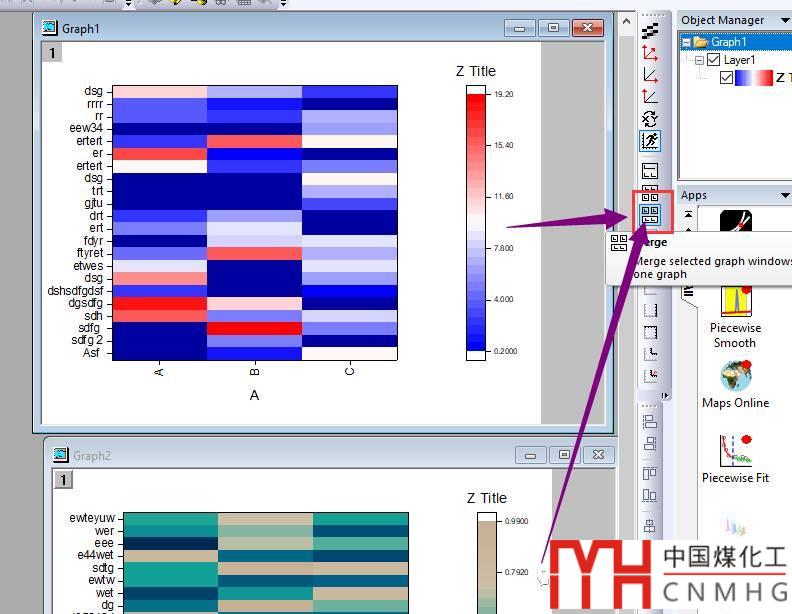

4. 將兩張heatmap圖合并為1行2列的圖。【點我打開有關圖形merge的詳細介紹】

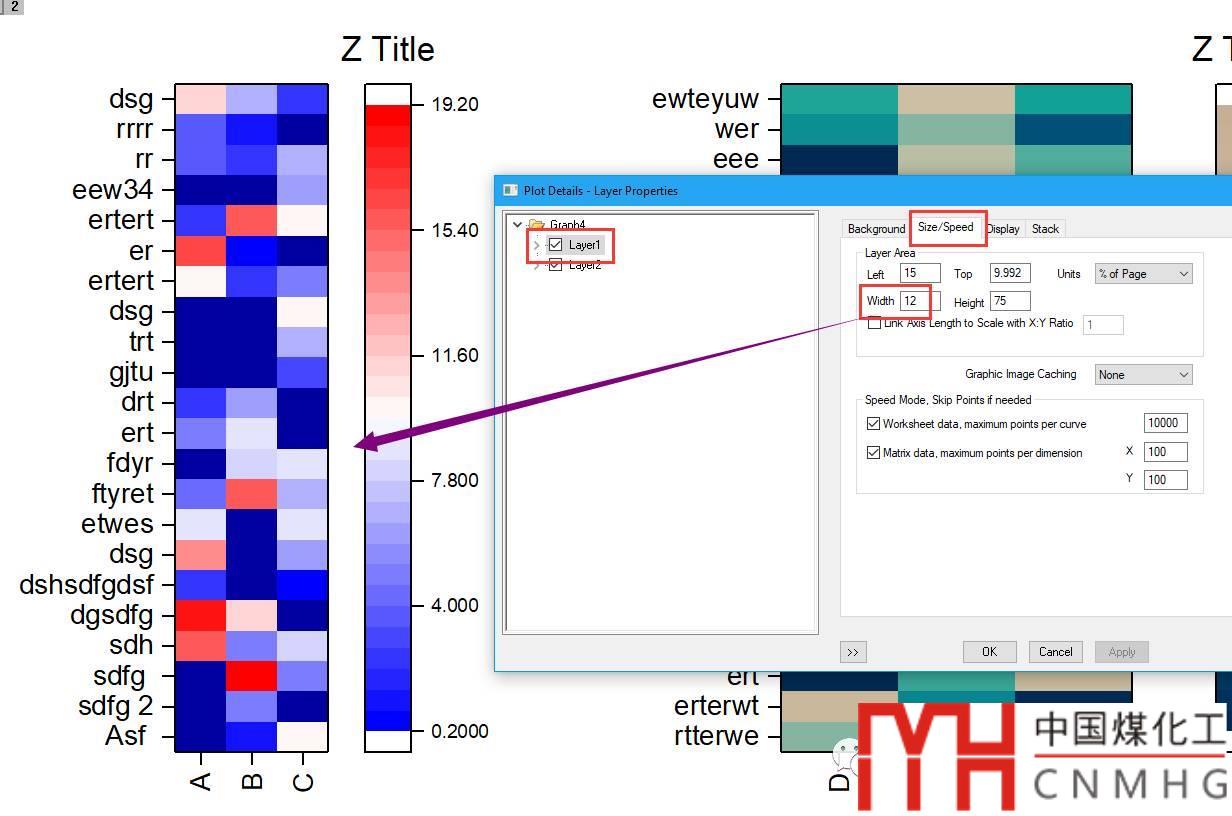

5. 調整layer的size，width設為合適的值，比如12。





6. 設置x軸標簽的位置，此處將x軸標簽在top顯示，bottom的標簽和ticks不顯示。【點我打開坐標軸格式設置的詳細方法】





7. 下面介紹Legend的格式的設置?！?strong>點我打開Legend的具體設置方法】

   1. 右擊打開Legend的properties對話框。



   2. 在Layout標簽下將Arrangement改為Horizontal



   3. 取消Title標簽下的Show，不顯示Legend標題。



   4. 將Legend拖到Heatmap下面，使用鼠標拖拉調整寬度。





   5. 調整Label的選項，比如小數點位數等。



8. 更改缺少數據的填充顏色，比如灰色。



9. 使用同樣方法對第二Layout里的圖形進行設置。



10. OK!
