在繪圖時我們有時知道具體的坐標值，有時只知道角度和距離，由于已知條件不同，我們需要用不同方式來定位點，CAD軟件因此提供了多種坐標輸入方式。

CAD普通的坐標輸入方式，平面繪圖只需輸入X,Y兩個坐標值，三維繪圖可以輸入X,Y,Z三個坐標值。除此以外，CAD還提供了極坐標、柱坐標、球坐標，在輸入這些坐標時，可以輸入相對坐標原點的絕對值，也可以輸入相對上一點的相對值。

絕對坐標：就是直接輸入相對坐標原點的各軸向的距離或角度。

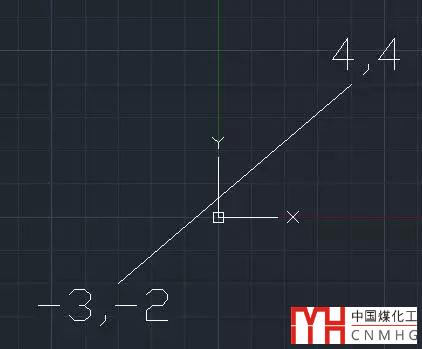

輸入絕對坐標時, 在命令欄鍵入點位置坐標。 例如, 使用絕對坐標, 從點 (-3,2) 到點(4,4)畫一線, 則輸入Line, 并按下面方式輸入：

線的起始點: -3,2

角度(A)/ L長度(L)/ <E終點>: 4,4

當使用絕對坐標時, 須知道所繪對象確切的點位置, 例如, 使用絕對坐標和直線命令畫一個邊長為 8，左下角在 4,5 的正方形, 則需依次輸入其左上角坐標為4,13, 右上角坐標為 12,13, 右下角為 12,5。

相對坐標：相對上一點各軸向的距離或角度，需要在輸入的坐標值前加一個@，例如@2,3，表示此點相對上一點X軸方向距離為2，Y軸距離為3。

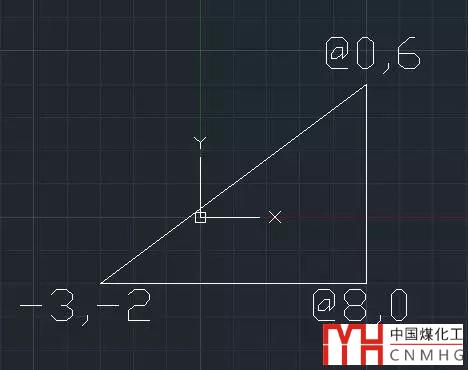

例如, 要利用相對坐標, 畫一個左下角在 -3,-2 的 三角形, 先開始命令 Line, 再按下面提示輸入坐標：

線的起點: 4,5

角度(A)/長度(L)/ <終點>: -3,-2

角度(A)/長度(L)/跟蹤(F)/閉合(C)/撤消(U)/ <終點>:@8,0

角度(A)/長度(L)/跟蹤(F)/閉合(C)/撤消(U)/ <終點>:@0,6

角度(A)/長度(L)/跟蹤(F)/閉合(C)/撤消(U)/ <終點>: C

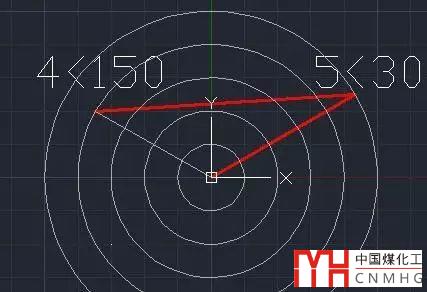

極坐標：通過輸入以角括號 (<)分隔的距離和角度來定位點，也同樣可以輸入絕對坐標和相對坐標，輸入相對坐標時前面也要加@符號，例如@10<45。

線的起點: 4,5

角度(A)/長度(L)/ <終點>:5<30

角度(A)/長度(L)/跟蹤(F)/閉合(C)/撤消(U)/ <終點>: 4<150

線的起點: 4,5

角度(A)/長度(L)/ <終點>:@5<30

角度(A)/長度(L)/跟蹤(F)/閉合(C)/撤消(U)/ <終點>:@4<150

立體空間的坐標指定與二維操作相似, 除了也使用的 z 軸設置坐標, 三維坐標以 x, y, z 格式顯示 (如 2,3,6)。如果在輸入三維坐標時加入角度，可以收入柱坐標和球坐標。

柱坐標：輸入形式為：X<[與X 軸所成的角度],Z ，也就是平面上的極坐標加上一個Z坐標。

球坐標：輸入形式為：X<[與X 軸所成的角度]<[與 XY平面所成的角度] ，就是平面上的極坐標加上一個與XY平面的角度。

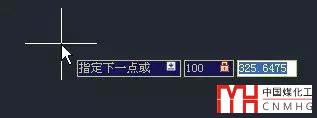

CAD在2007（具體版本添加的不確定）以上版本都有動態輸入（DYN）功能，這樣在圖形窗口繪圖的時候，可以直接動態輸入坐標值，這樣輸入坐標時不必去看命令行。如下圖所示。

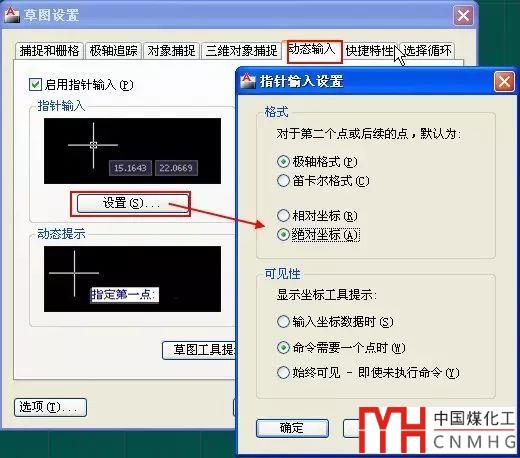

但動態輸入跟命令行輸入是有區別的，例如畫直線輸入第一點時是絕對坐標，但輸入下一點時默認是相對坐標，無需在前面加@。當然也可以將動態輸入設置成絕對坐標，如下圖所示。

動態輸入設置的是用相對坐標，但如果想臨時輸入絕對坐標，可以在動態輸入框內先輸入一個#號，然后再輸入坐標值。

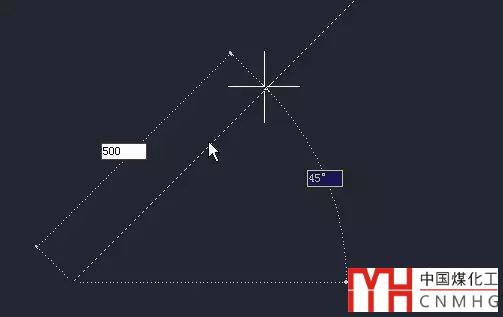

除了完整地輸入坐標值，我們還可利用捕捉、正交的輔助工具，通過光標輔助定位或直接定位點的準確位置。比如畫直線時，可以利用對象捕捉(F3)直接用光標將點定位到已有圖形的某個特征點上，然后可以利用光標定位方向，例如打開正交（F8）后將光標定位到水平或豎直方向，或利用極軸定位到呈45度角方向，然后直接輸入直線的長度即可，無需再輸入相對坐標，如下圖就是設置極軸增量角為45度后利用極軸輸入坐標的效果。

CAD提供了很多精確繪圖的輔助工具，例如柵格捕捉、對象捕捉、極軸、正交、動態輸入，使繪圖變得越來越簡單，在實際繪圖中輸入完整坐標的比率越來越小。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
