CAD的文字分為兩種，一種是單行文字，一種是多行文字。單行文字就是每個文字對象只有一行，而且格式比較單一。多行文字對象則可以寫多行，并且可以設置段落、分欄等各種格式。

CAD的多行文字編輯器就像一個小的WORD軟件，功能非常豐富，下面簡單給大家介紹一下多行文字編輯器的操作技巧和需要注意的問題。

不同版本CAD的多行文字編輯器的界面不太一樣，早期版本是一個對話框，在對話框中編輯完文字才能看到文字在圖面上的效果，這種方式經常會因?yàn)闊o法預知在圖面上的效果而需要反復編輯。

到了高版本，實現了在位編輯，文字編輯框變成了完全透明的效果，文字做到了所見即所得，以前的對話框演變成了工具欄和標尺，到了高版本，有了RIBBON界面后，文字編輯器被放到了頂部的面板中，圖形窗口中只能看到標尺。

高版本功能更全，下面我們就用高版本給大家進行介紹。

一、設置多行文字的樣例文字

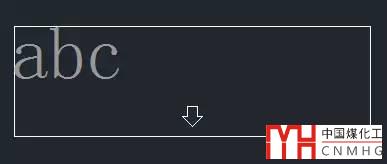

執行多行文字T命令后，在拖動確定多行文字時會顯示abc三個字母，這個字母就是多行文字的樣例文字，如下圖所示。

大家平時可能沒有關注過這幾個字母，其實它可以給我們提供很多的信息，它顯示的就是當前文字樣式的效果，我們可以通過它判斷當前文字樣式是否正確，文字高度是否合適，從而及時調整文字樣式或字高。

因?yàn)槲覀兘?jīng)常要輸入中文，將這個樣例文字設置為中英文結合的字符串，就可以更好低利用這個樣例文字。

設置方法如下：

1、輸入MTJIGSTRING，回車

2、輸入我們需要的字符串，例如CAD小苗。

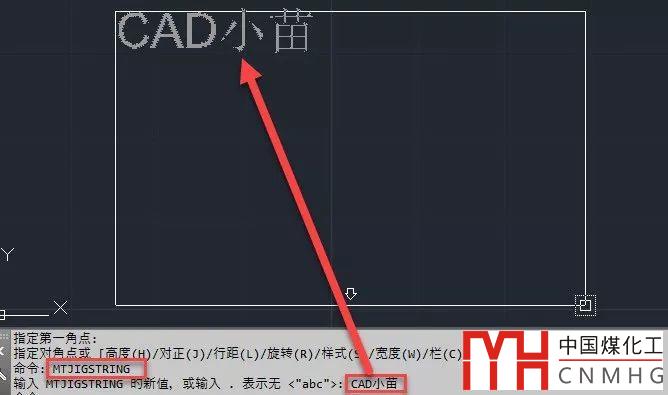

3、然后在執行多行文字T命令，拖動時查看樣例文字的效果，如下圖所示。

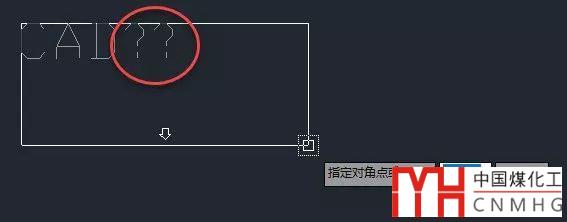

如果文字樣式不支持中文或有問題，就會顯示下面的效果。

這樣我們就知道文字樣式不對，要么換文字樣式，要么重新設置文字樣式的字體。

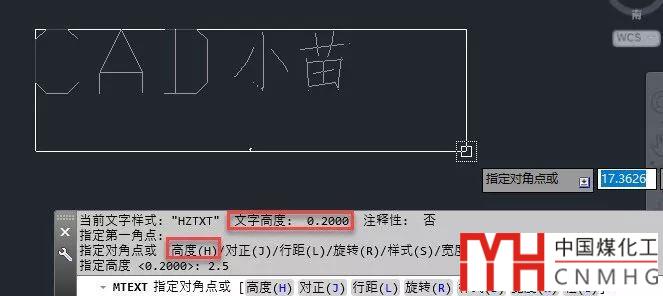

另外樣例文字可以告訴我們文字的高度是否合適，如果高度看上去很小或很大,此時看一下命令行的提示，看看當前的文字樣式是什么和文字高度是多少，如下圖所示。

很遺憾！并不是AutoCAD所有版本的多行文字的樣例文字都支持加入中文。我試了AutoCAD2011和2014，2011版就無法輸入漢字，只能輸入數字和字母；2014版就可以支持將漢字作為樣例文字了。我可以確定2011以下版本的樣例文字不支持漢字，2014以上版本可以支持漢字，至于2012和2013，如果大家有用的，可以試試。浩辰CAD是可以支持輸入中文的樣例文字的。

---提示：下面是廣告，不是本文圖片！---

----請繼續閱讀-----

二、在書寫文字前先設置好文字樣式

在書寫文字最好先設置好當前文字樣式，如果忘記了設置當前文字樣式，在創建多行文字時，在拖動的過程中注意觀察樣例文字和命令行中顯示的當前文字樣式。如果發現文字樣式不對，有兩種選擇：先退出設置好當前文字樣式后再寫多行文字；直接輸入S，回車，輸入多行文字要使用的樣式名，如下圖所示。

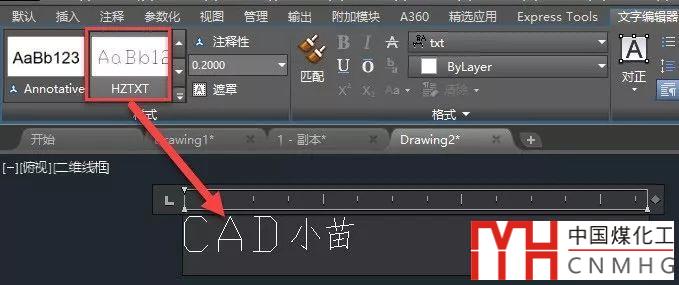

在命令行修改文字樣式有兩個問題：首先我們要記得住文字樣式的名字，另外就算文字樣式已經修改了，樣例文字顯示的效果并不會更新，不過者不影響隨后輸入文字的效果，如下圖所示。

如果在之前不設置好文字樣式，開始輸入文字的時候才發現文字樣式不對，在多行文字編輯器里雖然可以調整文字樣式或字體，但有可能出現多行文字內有多個字體設置的問題，可能出現的問題在前幾天的文章中已經說了。

每日一貼——CAD設置和使用文字樣式需要注意的問題？

三、文字高度也最好先設置

前面已經介紹了，在拖動確定多行文字范圍的過程中，通過樣例文字和命令行提示可以知道為文字的當前高度是否合適，所以我們不要著急確定多行文字的范圍，最好先設置文字高度，輸入H后回車，輸入文字高度值后回車，如下圖所示。

當然也可以先確定范圍后在多行文字編輯器中修改文字高度，但最好不要在輸入文字后在調整文字高度，因?yàn)樵诙嘈形淖志庉嬈鲀?nèi)單獨設置高度可能會導致后期編輯的時候出現一些問題，尤其是低版本，當然如果后續不需要再調整文字的高度的話，問題也不大。

四、書寫文字前可以設置旋轉角度

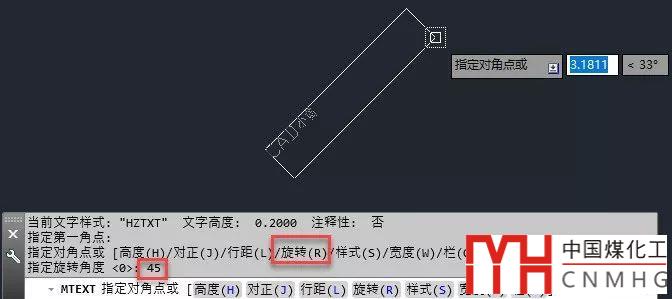

如果我們要書寫傾斜一定角度的文字，可以在確定第二個角點的時候輸入R，然后輸入文字的旋轉角度。

在確定多行文字范圍前還可以設置對齊方式J、行距L，寬度W和分欄C數，這些參數可以輸入文字后再設置。

五、如何輸入特殊符號

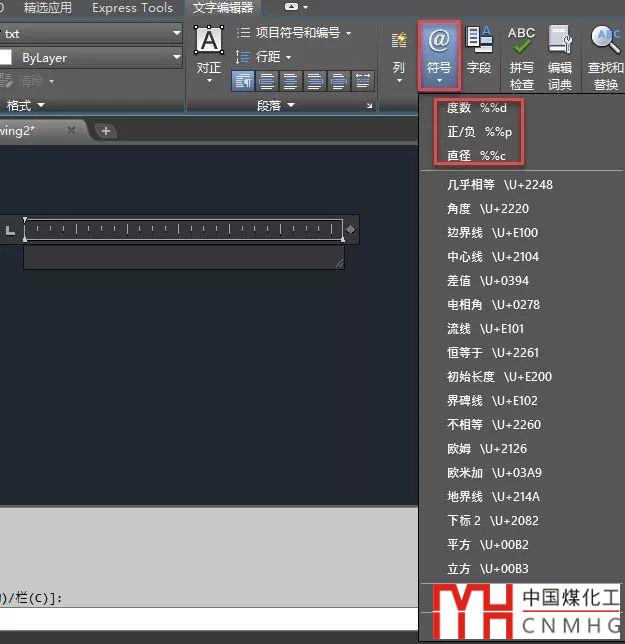

在多行文字編輯器里可以通過輸入%%C和%%D來直接輸入一些特殊符號，也可以直接在多行文字編輯器的下拉列表中直接選擇一些已經列好的特殊符號，如下圖所示。

度數、直徑和正負號可以通過特殊輸入方式來輸入，下面的哪些符號后面標示的是這些字符的UNICODE編碼，有了這個列表，我們只要選取就好，無需再想怎么輸入了。

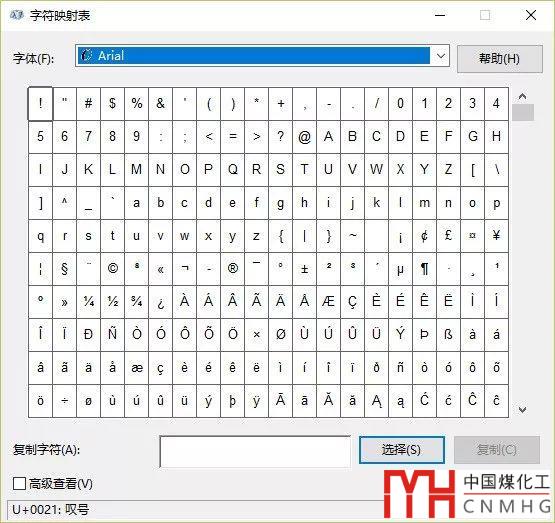

除了這些符號外，單擊列表最下方的：其他....，可以打開字符映射表都計劃框，可以選擇符號并復制粘貼到多行文字編輯中，如下圖所示。

CAD如何輸入特殊符號，如直徑、鋼筋符號等？

六、如何書寫上下標

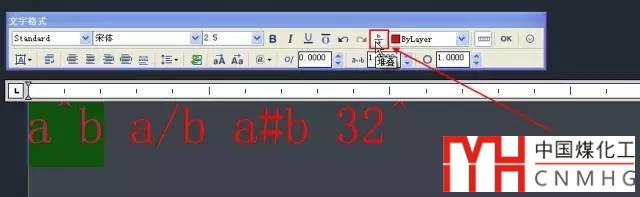

在CAD里將上下標、分?jǐn)?shù)等特殊的文字格式成為堆疊文字，可以通過在文字前后輸入上下標的符號：^ / # ，然后選中文字和符號后單擊堆疊按鈕，就可以創建上下標的效果，如下圖所示。

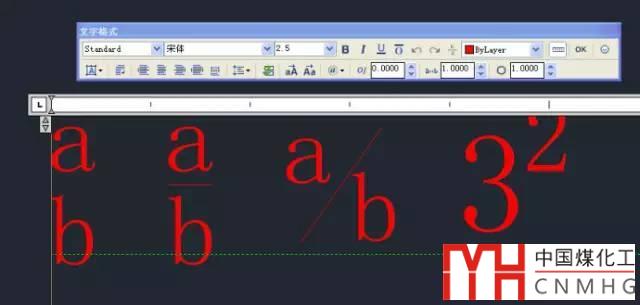

設置堆疊效果后如下圖所示。

關于堆疊文字的詳細講解請參看下面的文章：CAD如何輸入上下標和分?jǐn)?shù)？堆疊功能怎么用？

上面介紹了多行文字創建中大家不太關注的一些參數和使用技巧，多行文字編輯器里還有很多的參數，這里就不再一一講解了，大家可以看看之前發布的相關文章。

CAD多行文字創建的基本步驟和參數簡介？

CAD多行文字的格式設置

以上技巧適用于AUTOCAD和浩辰CAD等同類的CAD軟件。
