格柵在壓力容器中非常常見，對于內部填料或者催化劑支撐，很多都采用了格柵支撐。格柵具有價格便宜，造型隨意，加工方便的優點。

對于格柵來說，雖然結構很簡單，但是設計起來還是比較麻煩，單調。需要不停的復制，剪切，計算各個部件的長度，重量。這種枯燥的內容，最好能用程序通過循環判斷，自動繪制。

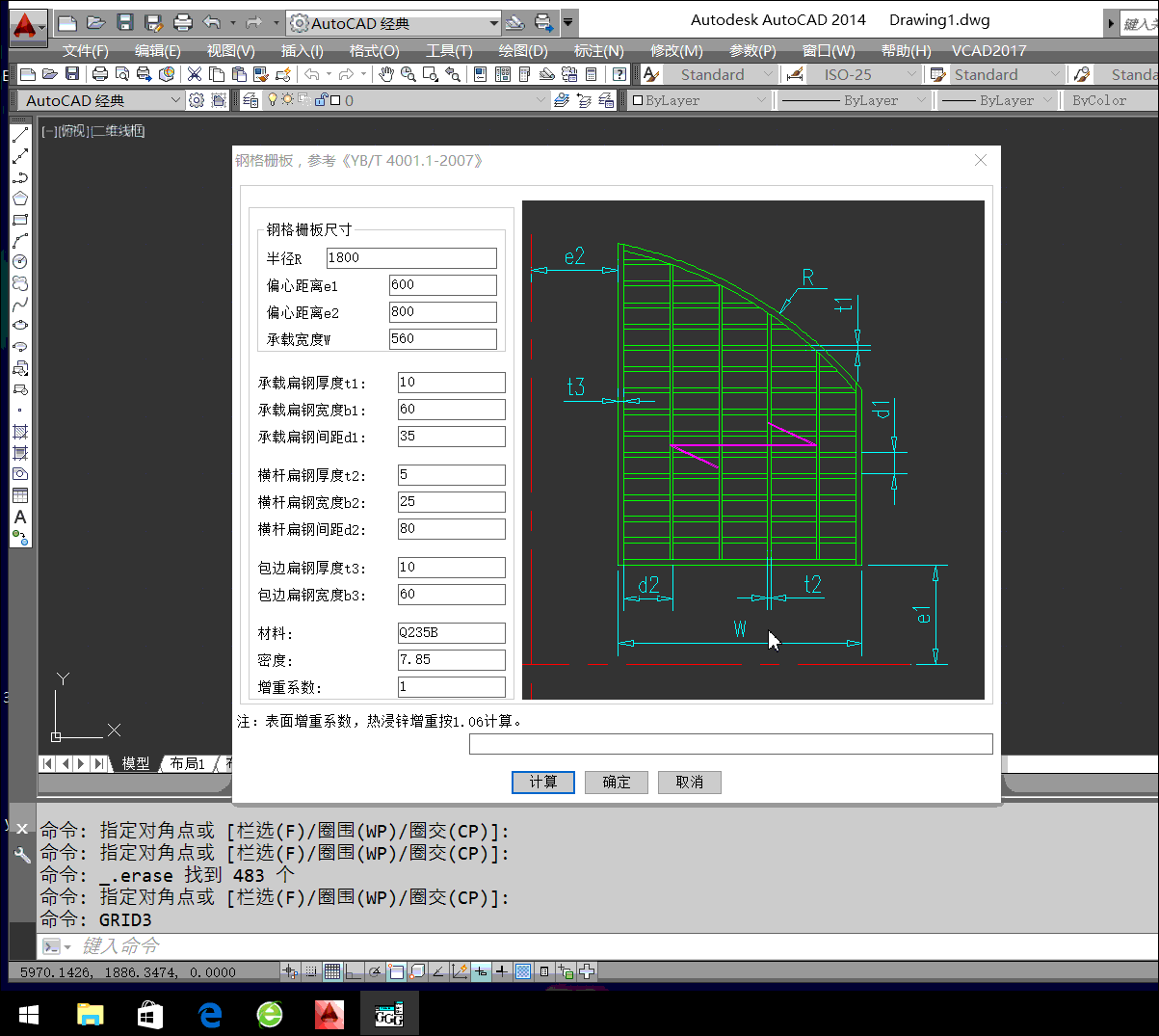

所以VCAD對格柵進行了歸納，對于格柵分出了4種類型，進行程序繪制。

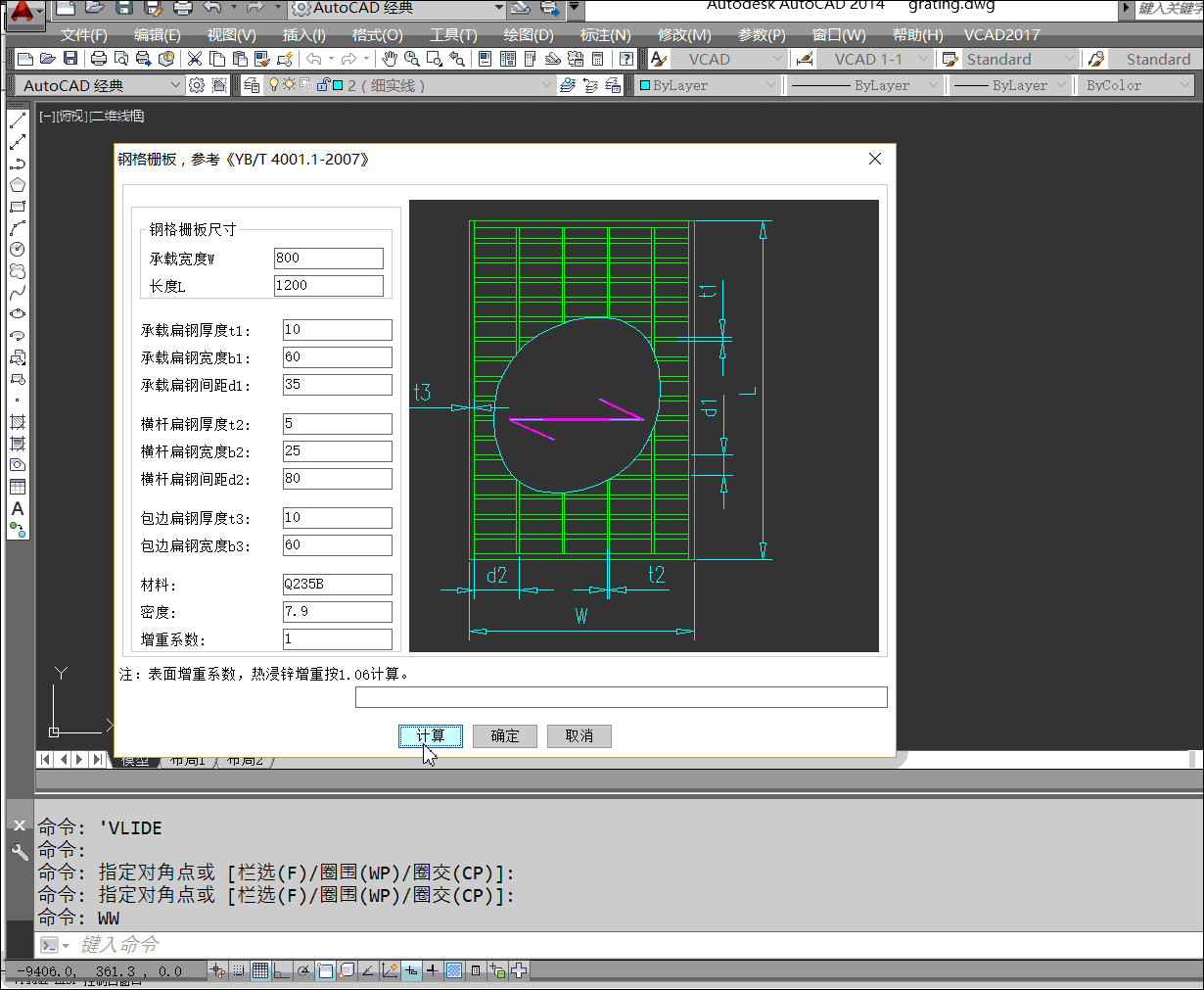

以下以矩形格柵為例：

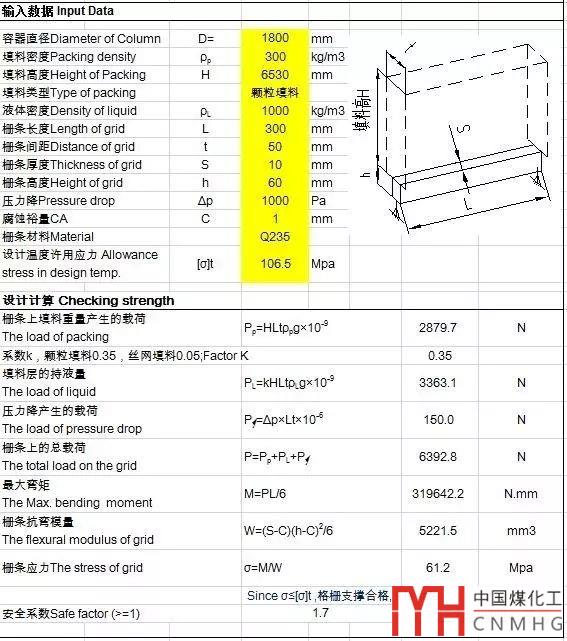

格柵強度的計算可以參照<化工設備全書-塔設備>，先計算柵條上填料/催化劑重量載荷，填料層的持液量，壓力降的載荷。將其載荷相加，作為柵條上的均布載荷。再用兩端固支的均布載荷梁模型，計算最大彎矩和柵條應力。

其中計算模型中的最大彎矩為M=PL/8，但考慮到符合的分布是不均勻的，并且操作時，濕填料重量有所增加，為安全起見M=PL/6.
