Origin(Pro)：視頻 | Digitizer插件的應用3：三元圖（Tenary）的電子化 【數據繪圖】
時間：2020-08-11
來源：數據繪圖
瀏覽：
-

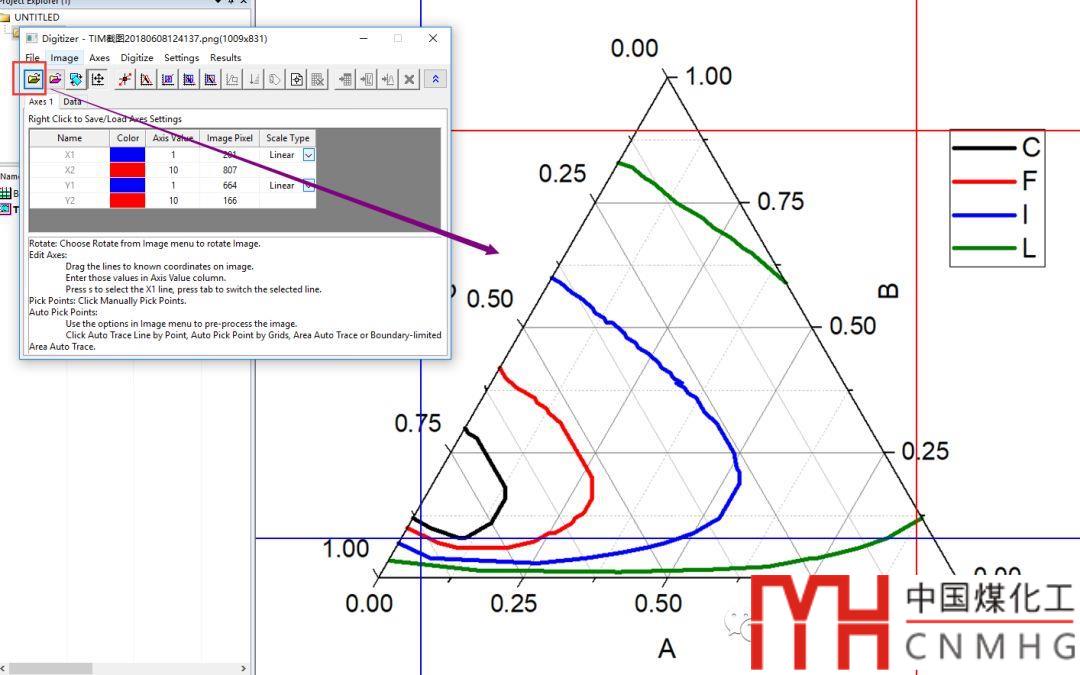

打開圖形，默認的是直角坐標系。
-

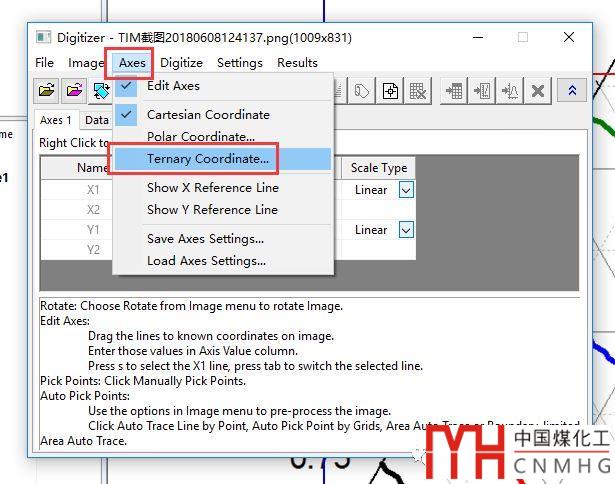

點擊Axis，選中Ternary Coordinate。
-

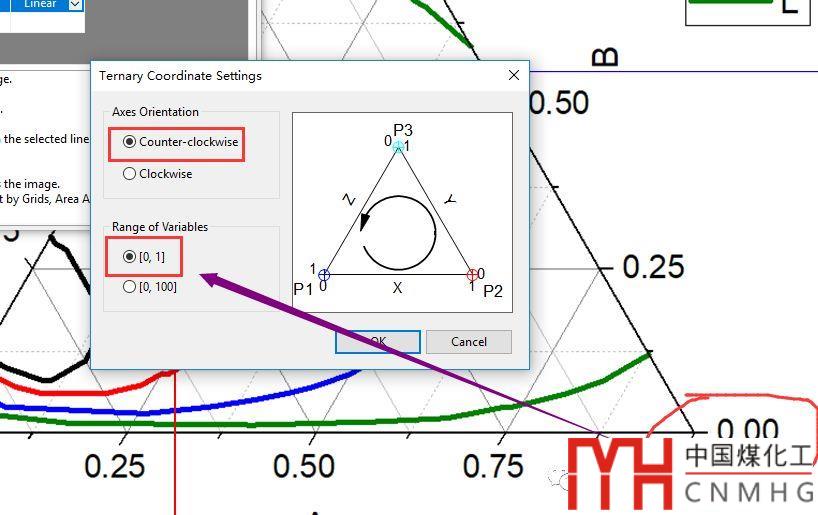

彈出Ternay Coordinate Setting對話框，選擇坐標軸的取向（Orientation）和范圍，此次選擇[0,1]。
-

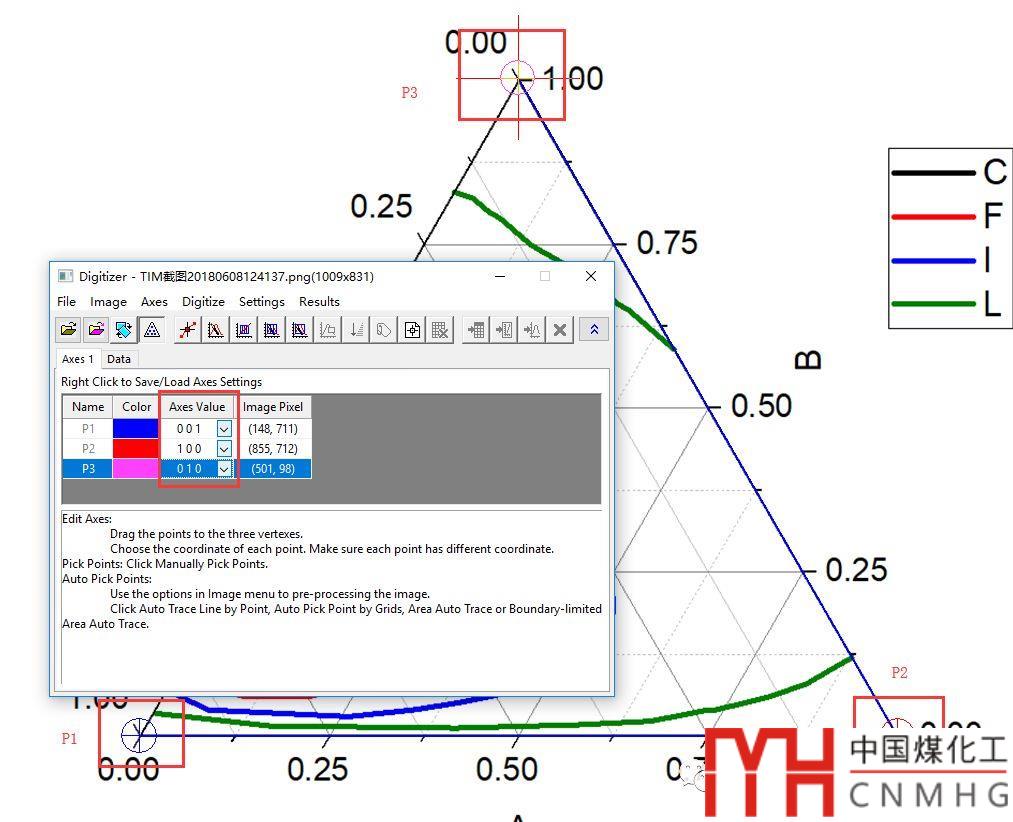

三元圖坐標系下需要設置三個點的位置，分別放置在X、Y和Z軸的起點位置，并設置其取值。
-

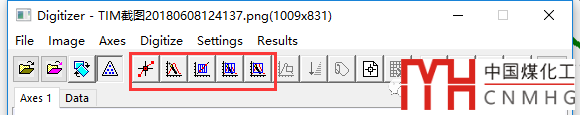

讀取數據/數據電子化的方法與直角坐標系下的方法一樣，有Manually Pick Points（手動選點）和Auto Trace Line by Points（自動識別）等多種方法。
-
對于Line圖，可以使用Auto Trace Line by Points方法來進行電子化【點我打開詳細教程】。
-

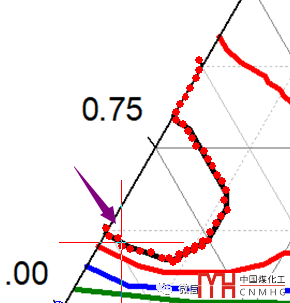

出現Auto Trace Line對話框后，在要電子化的曲線上雙擊一下，Origin軟件會自動讀點，結束后點擊Done完成讀點。
-
需要的點有可能沒有讀全，可以在未被讀取的曲線部分再雙擊一次，繼續(xù)讀點。
-

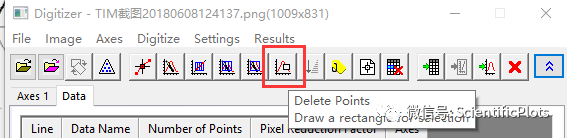

也有可能不是所需要的，可以使用Delete Points刪除不需要的點。框選不需要的點，會被自動刪除。
-

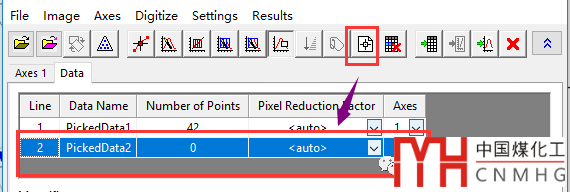

完成一條線的讀點，可以點擊New Line用于存儲其他曲線的數據；然后重復上述步驟，對其他曲線進行取點。
-
-
對于散點圖，可以使用手動或者Auto Pick Points by Grids等方法來進行電子化【點我打開詳細教程】。
所用軟件：OriginLab OriginPro 2018b@Windows 10 pro。
