Origin(Pro)：能計算的柱形圖，3=2-1？【數據繪圖】

時間：2020-08-07 來源：數據繪圖瀏覽：

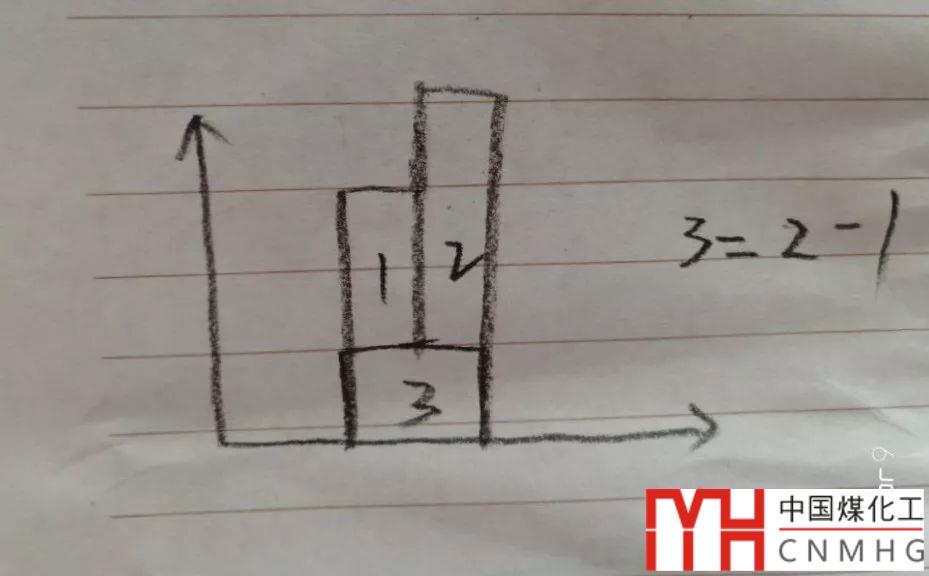

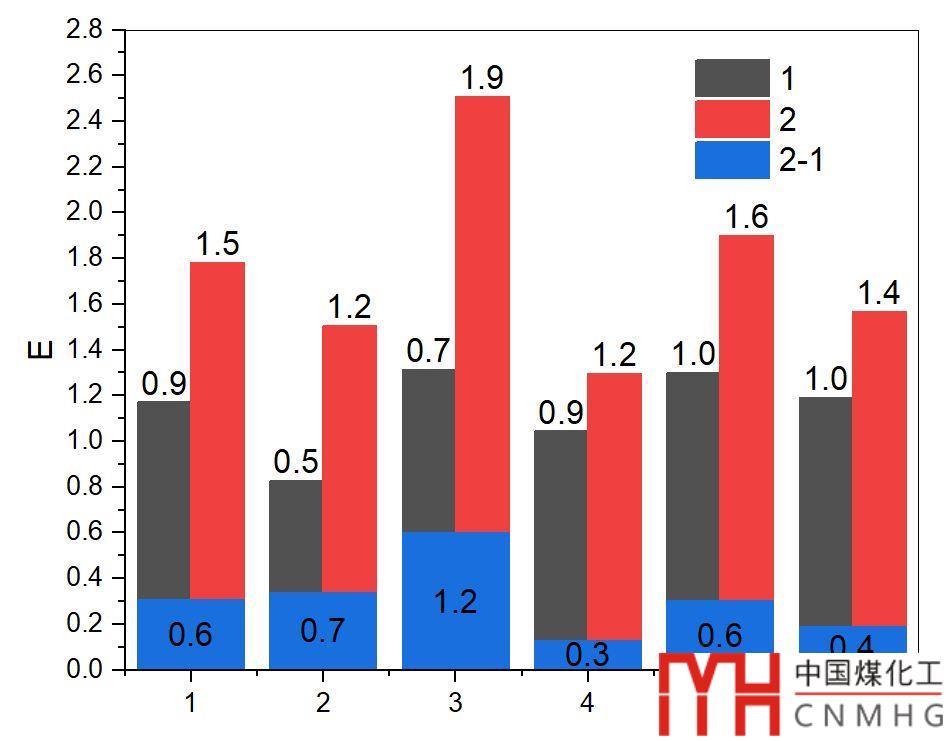

這個柱形圖很有意思，其中下面柱子的值等于上面兩個柱子的差值，即3=2-1。

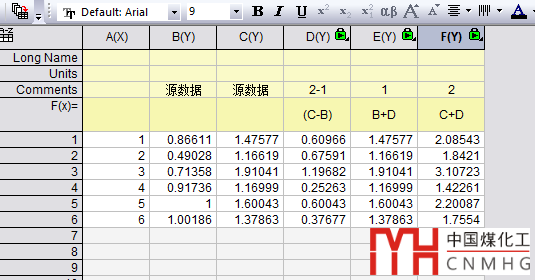

數據格式構造：

源數據包含圖中1和2部分，分別填寫在B和C列，A列對應X軸；

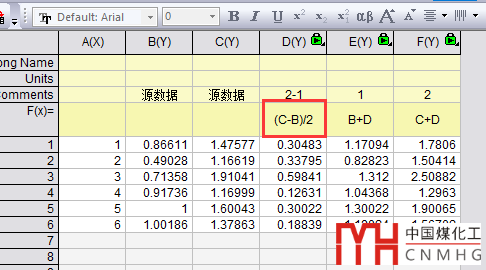

圖中3的數據來自1和2的數學計算，放置在D列，即D=C-B；
由于圖中1和2部分是疊放在3上面的，為了確保柱子的高度和原始數據一致，需要在原來的基礎上加上圖中3部分的數值，分別放置在E和F列，其中E=B+D，F=C+D；

圖形繪制方法：

第一步：繪制圖中1和2的部分，需要同時添加數據繪制，以保證二者是并列擺放。

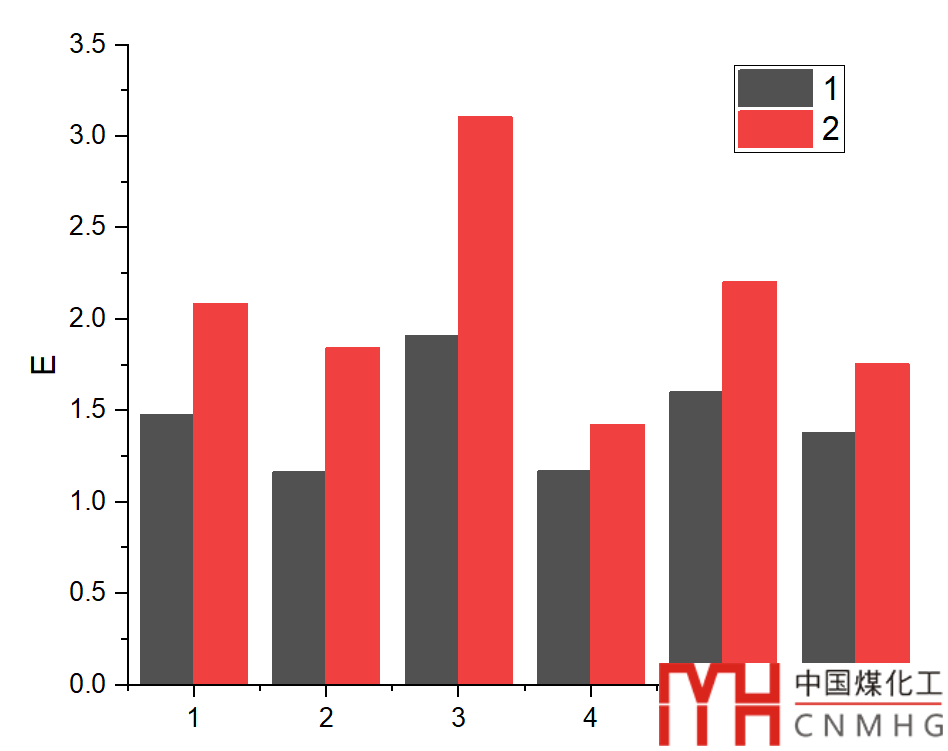

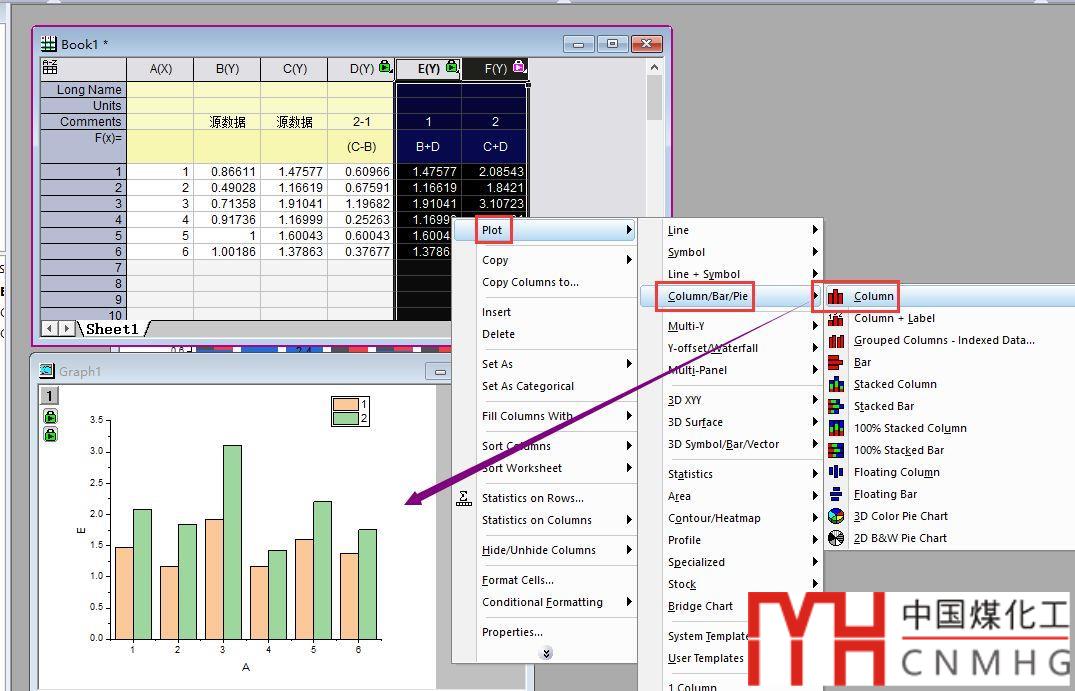

- 選中E和F列，繪制column圖；
- 修改column圖的格式，比如填充顏色、邊界顏色等。【在微信信息數據繪圖后臺回復格式，查看更多關于圖形格式設置的教程】
- 添加標簽Label：數據1和2的源數據來源于B和C列，其中要顯示的標簽值也應該是B和C列的值，而不是我們上面構造的E和F列的值。

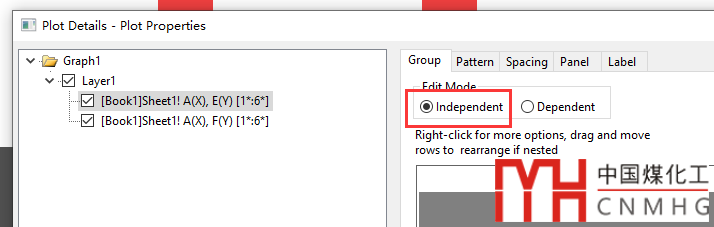

  - 雙擊圖形打開把Plot Properties頁面，切換到Group選修卡，設為Independent，以便分別設置圖中1和2部分的label。

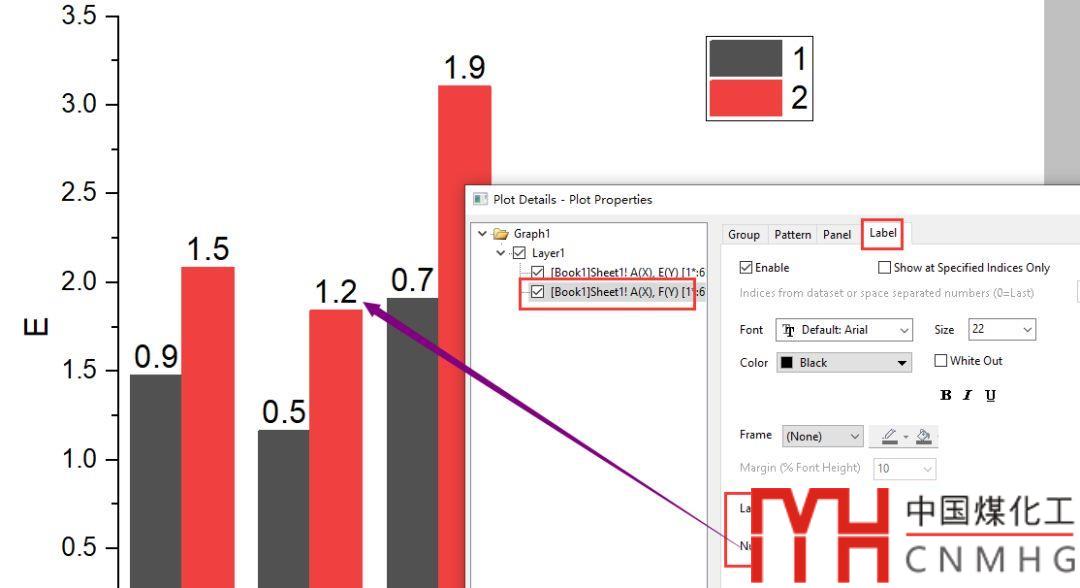

  - 切換到Label選項卡，激活Enable，Label from分別選擇Col(B)和Col(C)，Numeric Display Format設為.1，即小數點后1位。
第二步：添加圖中3的部分，使之與1和2分開。

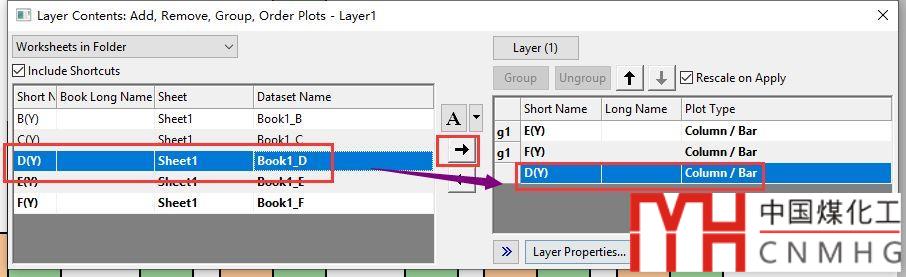

- 右擊圖形左上角的layer標識或者使用F12快捷鍵，打開Layer Contents，以便在圖形中添加數據；
- 將D列數據添加到上一步繪制的圖形中；
- 同樣的方法設置column的格式。

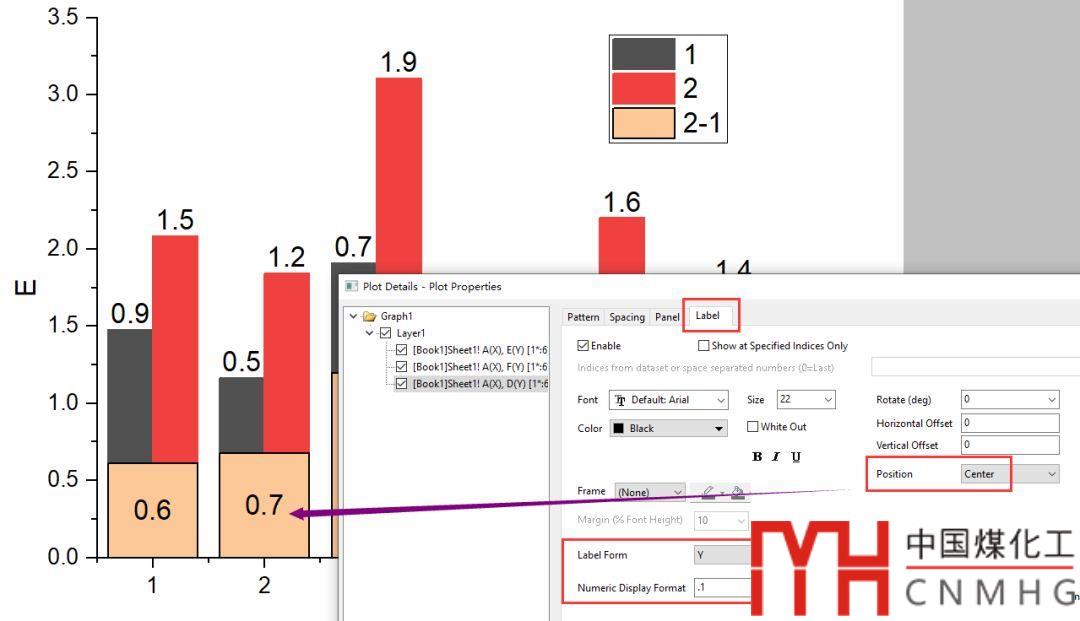

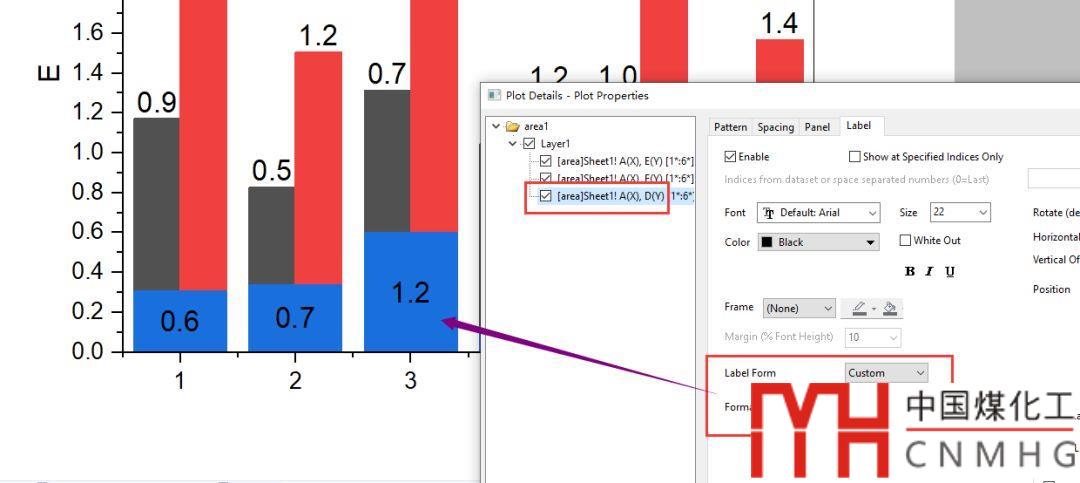

- 同樣方法設置標簽label：標簽的位置選為center，這樣比較好看。

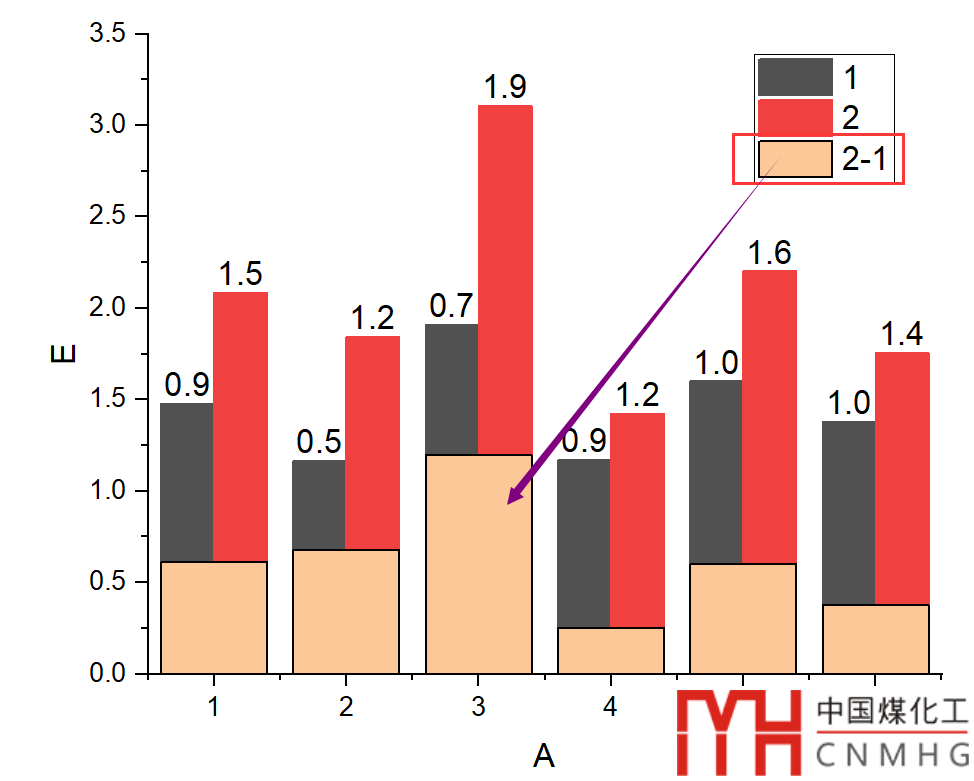

第三步：其他格式設置，完成圖形的繪制。
