在圖紙中經常會有一些按規律排列的圖形，例如建筑的柱子、窗戶，CAD針對這類按按規律排列的相同圖形專門提供了一個功能：陣列ARRAY，快捷鍵AR。這個命令很常用，但我一直沒有寫過，今天就借一個簡單的練習給大家先介紹一下陣列的基本操作。

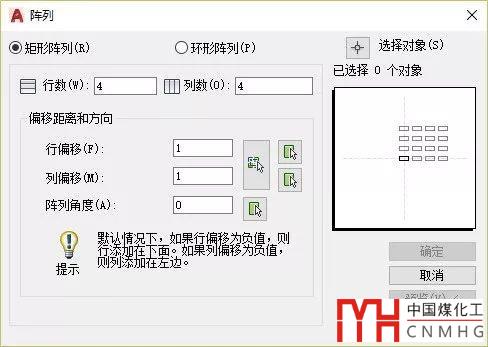

在練習之前首先要說一下，低版本陣列和高版本的陣列從界面到操作都有較大的差別，低版本陣列會彈出一個對話框，在對話框中調整參數后，陣列完成后每個圖形都是獨立的。雖然在陣列對話框中可以預覽效果，但如果陣列完才發現參數設置錯誤，只能撤銷重新陣列，如下圖所示。

高版本陣列默認沒有對話框，默認狀態下陣列后所有圖形是一個整體，創建時或創建后可以通過命令面板、命令行參數、夾點或特性面板再調整參數。在高版本想用低版本的對話框也可以，只需要輸入ARRAYCLASSIC命令。

AutoCAD高版本怎么把陣列對話框調出來？

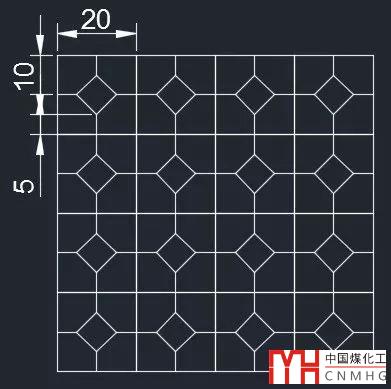

在練習之前我們首先來分析一下這個圖形，這個圖案是有一個單元橫豎等距排列而成，首先要繪制單元圖案，單元圖案外框是一個20X20的矩形，中間是一個斜的正方形，只給出了角點相對大方形邊界的尺寸，只能通過捕捉大方形的尺寸來定位了。這個圖形即使對于初學者來說也不太難，為了給大家介紹一些平時不常用的命令，下面講解將以高版本為基礎，如果你的版本不支持相關選項或命令，請繪制輔助線或?qū)Σ僮鞑襟E做適當調整。

操作步驟：

1、繪制一個20X20的矩形。

執行矩形REC命令，隨意在圖中指定第一個角點的位置，提示指定另一個角點時，動態輸入的話輸入20,20，如果在命令行，輸入@20,20。

2、利用捕捉一次完成短橫線和斜線的繪制。

按常規思路：我們會先連接矩形邊的中點畫兩條十字形的輔助線，然后修剪掉一半、通過捕捉修剪后線的中點來繪制斜線，然后再用斜線來修剪橫線多余部分。

如果對CAD捕捉選項了解的話，這些輔助線根本不需要，我們就可以直接畫出短的橫線和斜線，下面來看看是怎么操作的。

首先打開“幾何中心”捕捉，高版本可以直接在狀態欄點開對象捕捉的菜單就可以選擇，如下圖所示。

如果你的CAD不支持幾何中心捕捉，雖然可以利用捕捉很快找到，但是就有必要先用線或點將它標示出來了。

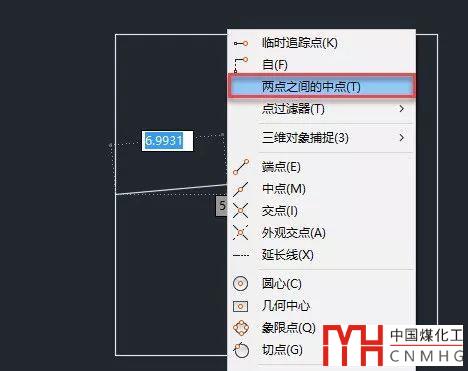

輸入L，回車，第一點捕捉矩形邊的中點，在提示指定下一點時按SHIFT+鼠標右鍵，在菜單中選擇：兩點之間的中點，如下圖所示。

如果習慣命令輸入，不用按SHIFT+鼠標右鍵，可以直接輸入M2P或MTP。

選擇此選項后命令行會提示：Line中點的第一點，第一點先捕捉上面我們捕捉到的矩形邊的中點。

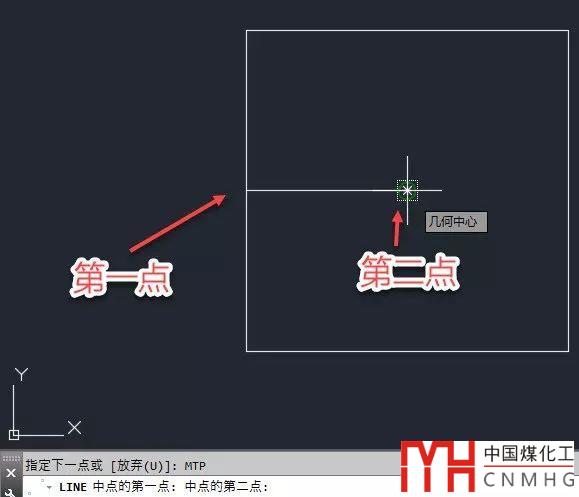

當提示：中點的第二點時，將光標移動到矩形的邊上，在矩形中心就會出現一個標記，再將光標移動到出現的標記處（矩形的幾何中心）后單擊，如下圖所示。

通過這種捕捉方式，橫的短線就直接繪制好了?？梢杂孟嗤牟蹲椒绞絹砝^續畫斜線。

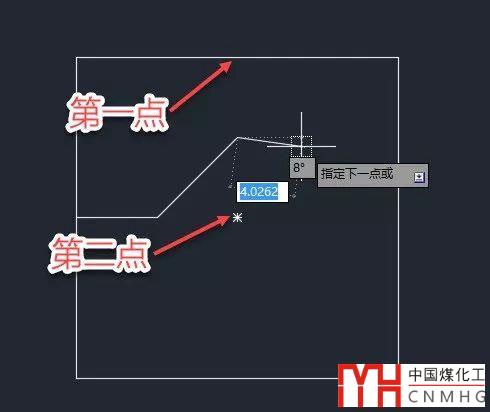

再使用捕捉兩點的中點（MTP）捕捉方式，第一點捕捉矩形相鄰邊的中點和幾何中心之間的中點，如下圖所示。

橫線和斜線一個命令就繪制完成后，回車結束直線命令。

3、利用環形陣列得到單元內的其他短線

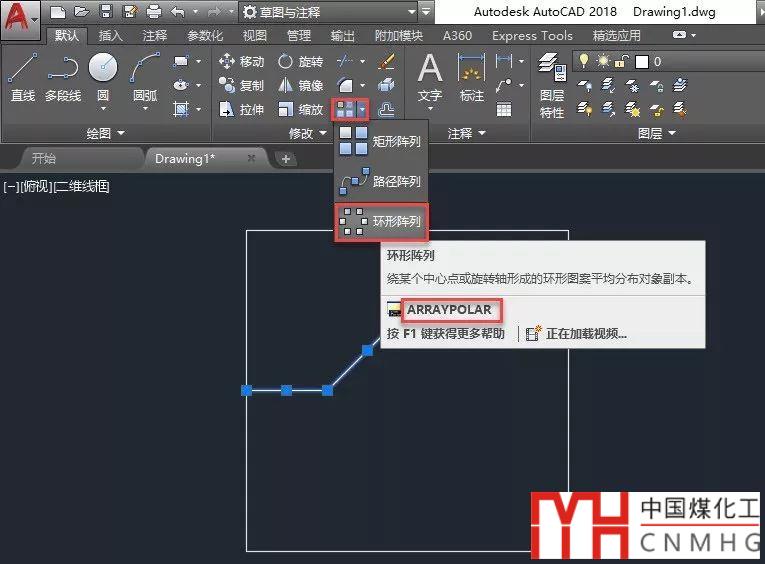

選中剛才繪制的兩條短線，在命令面板中選擇環形這列，如下圖所示。

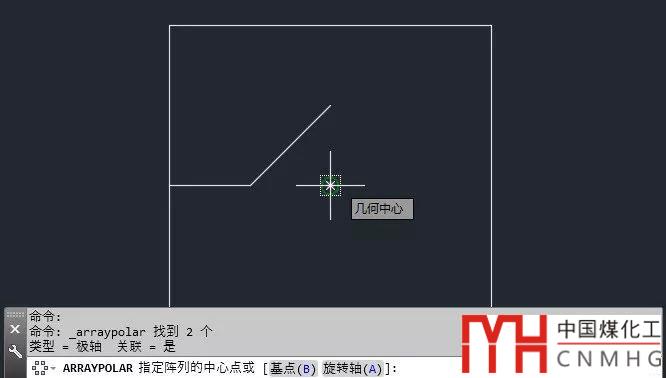

捕捉矩形的幾何中心作為陣列的中心，如下圖所示。

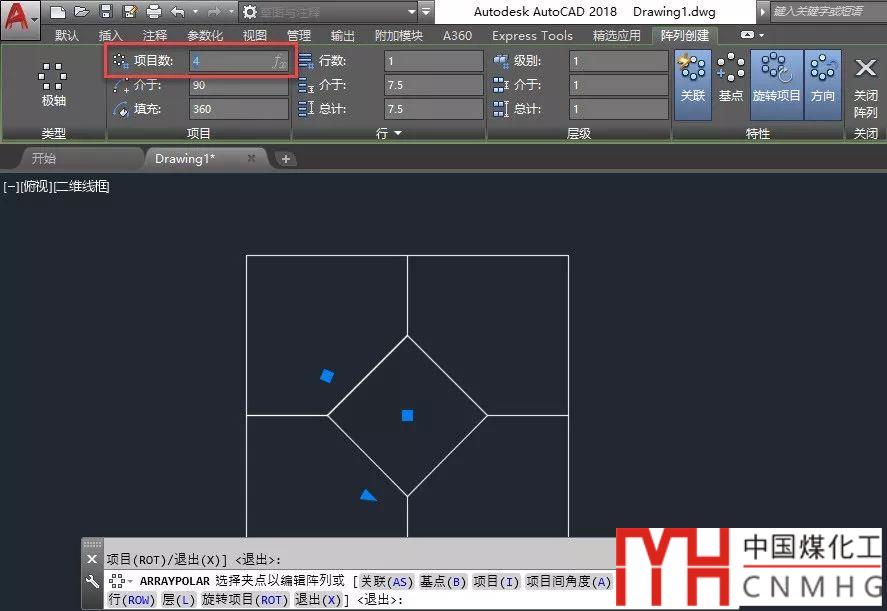

選定基點后就會彈出陣列面板，在陣列面板中將數量設置為4就可以了，如下圖所示。

我們可以看到頂部的陣列面板有很多按鈕和輸入框，命令行也顯示了很多參數，兩者功能是類似的，顯然在面板中直接輸入和調整參數更方便。

高版本中陣列后的圖形默認是一個整體，如果想陣列后對圖形進行修剪、偏移等操作，可以取消“關聯”。

輸入項目數后光標移動到圖形窗口，單擊一下就可以完成陣列，單擊退出陣列命令。

4、用矩形陣列復制其他單元。

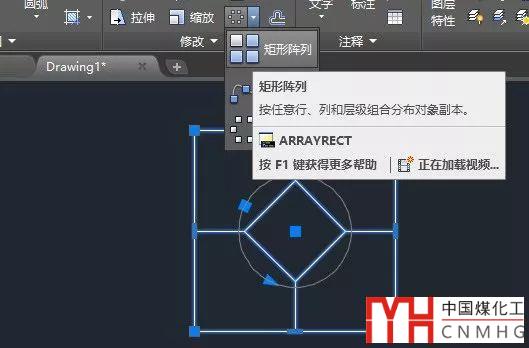

選中剛才創建好的單元圖案，執行矩形陣列命令，如下圖所示。

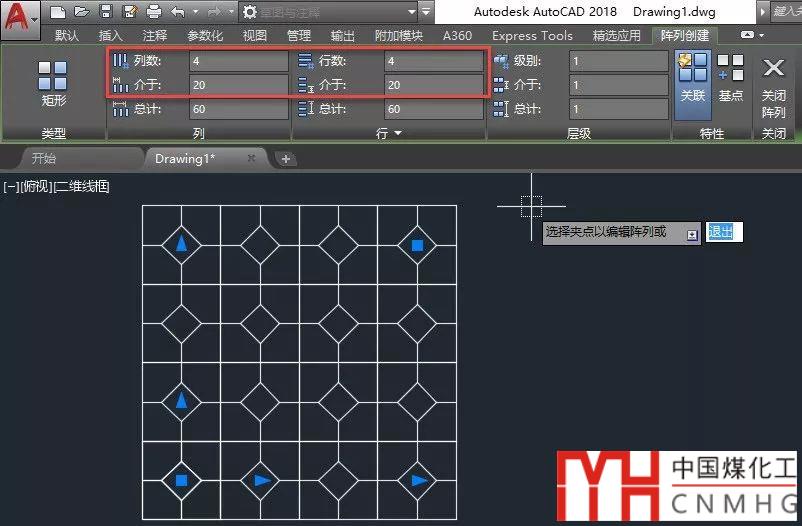

在陣列創建的面板中將間距和數量設置我們需要的數值，如下圖所示。

關閉陣列就完成了圖形的所有繪制。

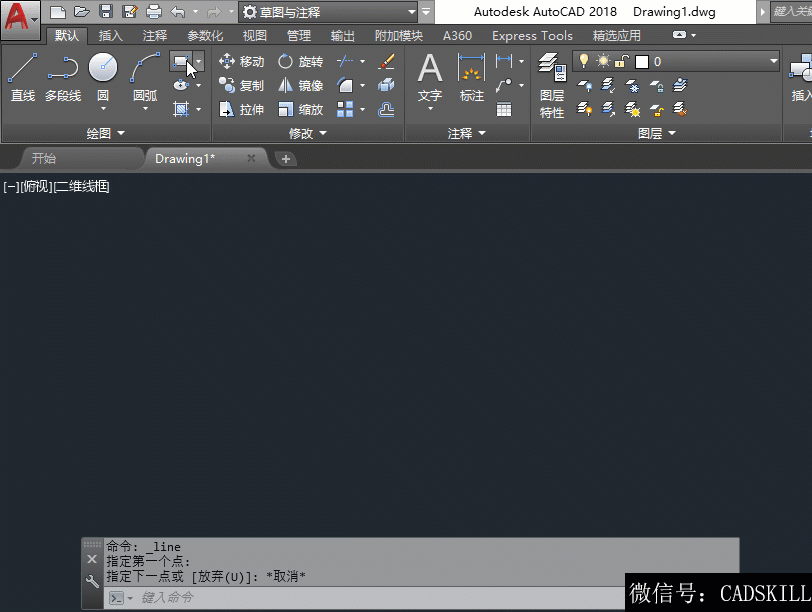

操作演示

下面看看整個操作過程中的演示動畫。

小結

本練習除介紹環形陣列和矩形陣列的基本操作外，還給大家介紹了幾何中心和兩點之間中點的捕捉，希望這些技巧可以幫助你提高繪圖速度。

如果使用的版本較低，不支持幾何中心捕捉和陣列面板，需要繪制輔助線來完成短線的繪制，在陣列對話框中調整參數跟在面板中類似。
