摘要：與直線一樣，圓的是圖紙中最常見的圖形之一，畫圓也是CAD的基本操作。圓的參數很簡單，但繪制方法卻與直線有不同，因此本文將向大家介紹一種圓的常用的幾種繪制方法。

圓的參數非常簡單，圓心坐標+半徑，但在實際繪圖時經常給出的并不是這兩個參數，有時給出的是圓與其他圖形的相互關系，比如與其他直線或圓相切，有時甚至不給出任何尺寸，只是跟其他三個圖形相切。CAD也根據各種不同的需求，提供了多種繪制方法。

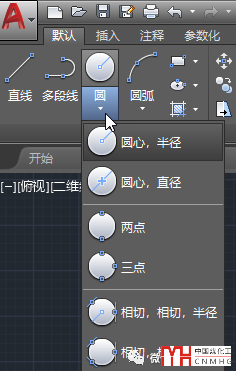

圓不僅很多選項，而且為了大家使用方便，在菜單和工具欄中將不同方式分別列了出來，如下圖所示。

根據所給條件不同，我們可以通過圓心和半徑、兩點、三點、相切等條件來創(chuàng)建圓，在浩辰CAD中還專門提供了繪制同心圓的選項。

在畫直線的時候我們推薦輸入快捷命令L，因為比將光標移動到直線按鈕上單擊更快。但在畫圓的時候則有所不同，因為針對圓的不同參數提供了工具按鈕，假如圓給出的條件不是圓心和半徑，如果用命令行操作，需要在命令行輸入C，回車，再輸入相應的參數，再回車，兩者的便捷性就差不多了，可以根據自己的習慣來了。

圓心，半徑是畫圓的默認方式，如果知道這兩個參數的時候，在命令行輸入C比較快。

有個別選項，如相切，相切，相切只在工具欄中提供了按鈕，單擊這個按鈕后，會自動臨時打開相切捕捉，直接選點即可。而在命令中并未列出相應的參數，如果用命令行的話需要輸入3p（三點），然后每個點還需要打開切點捕捉選項，操作會麻煩很多。

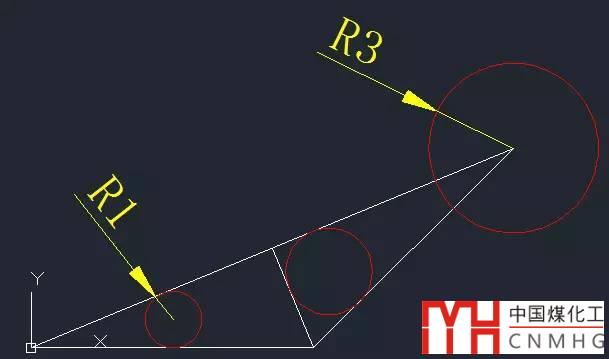

下面我們利用之前練習中繪制的三角形來繪制如下圖所示的幾個圓。

上圖中的三個圓有的給出的條件各不相同，有的給的是圓心和半徑，有的給的是相切、相切和半徑，有的只給了三個相切條件，其實看過上面圓的選項截圖，大家應該已經知道每個圓應該用什么功能來繪制了吧。

下面簡單介紹一下操作步驟。

1、輸出C，回車，執(zhí)行圓（circle）命令。

2、捕捉三角形的頂點后單擊，確定圓心位置。

3、在命令行彈出提示輸入半徑或直徑時輸入3，回車。就完成了右上角圓的繪制。

4、按空格鍵（或回車鍵），重復執(zhí)行圓的命令。

5、輸入T，回車，采用相切，相切，半徑的方式。

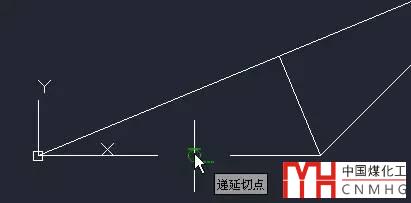

6、將光標移動到底邊上，出現相切捕捉標記的時候單擊，確定第一點，如下圖所示。

7、將光標移動到側邊，出現相切捕捉標記的時候單擊，確定第二個切點。

8、此時命令行應該提示讓輸入半徑，輸入1，回車，就完成了第二個圓的繪制。

9、在工具欄中單擊相切，相切，相切的按鈕，然后依次捕捉與上方三角形三條邊的切點，就可以完成圓的繪制了。

畫圓還是比較簡單的，除了練習中用的三種方式外，還有兩點（相當于通過一條直徑的兩個端點畫圓）、三點（相切相切相切是三點畫圓的一種特殊情況。），大家試一下就會了。

總結：

圓的繪制比較簡單，關鍵是我們要根據圖中給出的條件，選擇使用合適的繪制方法。這個練習中我們還學習了一種技巧，按空格鍵和回車鍵就可以重復剛才執(zhí)行的命令，這樣也可以提高操作效率。
