換熱器是一種實現物料之間熱量傳遞的節能設備，是在石油、化工、石油化工、冶金、電力、輕工、食品等行業普遍應用的一種工藝設備。在化工裝置中換熱器占總設備數量的40%左右。對很多制造廠而言換熱器的數量占70%左右。在換熱設備中使用量最大的就是管殼式換熱器。

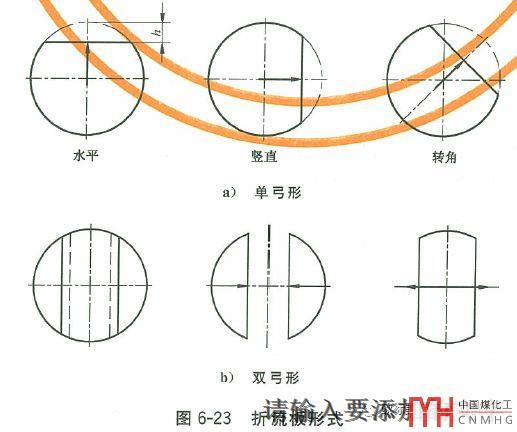

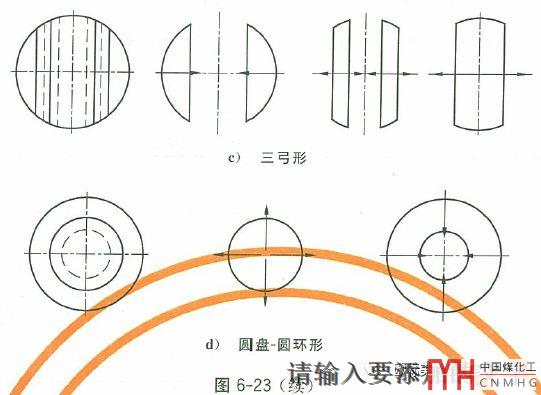

管殼式換熱器中折流板換熱器又是使用量最大的，比折流桿換熱器多很多。折流板的常用形式分為單弓形，雙弓形，三弓形和圓盤-圓環形，稍微常見點的還有螺旋折流板。實際上應用最多的就是單弓形，其次是雙弓形。

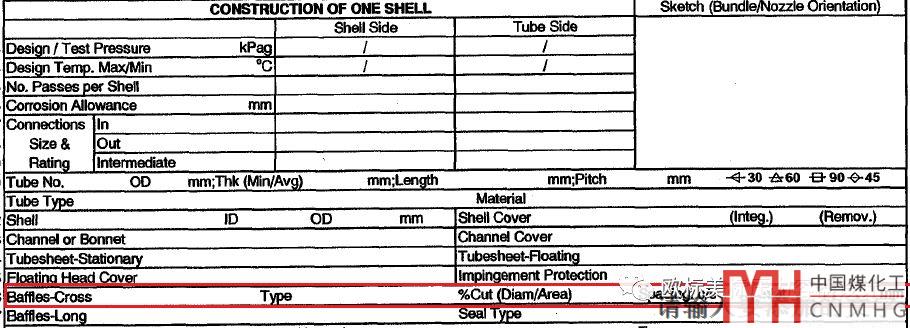

弓形折流板缺口大小應使流體通過缺口于橫過管束的流速相近，缺口大小用其弦高占?xì)こ虉A筒內徑的百分比來表示。單弓形折流板缺口的弦高h(yuǎn)宜取0.20倍~0.45倍的殼程圓筒內徑。在傳熱的工藝數據表中用折流板的切割率（直徑/面積）來表達折流板的缺口，一般用直徑的切割率來表達。如果是圓盤-圓環形的那肯定是用面積的切割率來表達的。

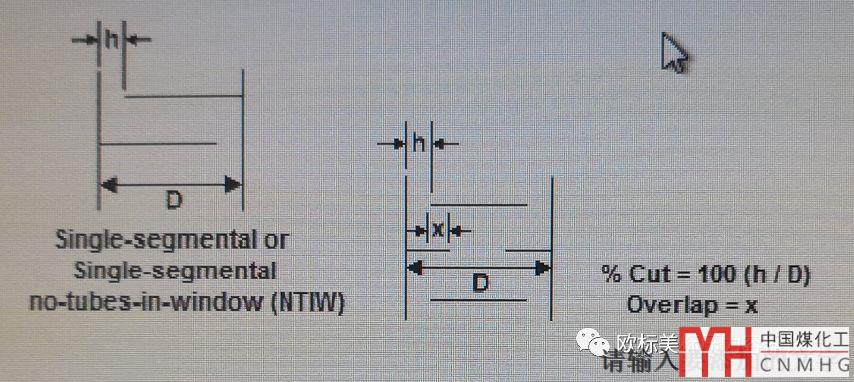

用直徑的切割率表達時：單弓形的切割率很好理解，那么雙弓形折流板的切割率怎么理解呢？有疑問是因為切掉同樣的寬度兩邊缺口和中間缺口切掉的面積相差太多了。如果用面積的切割率還是好理解的就是換算比較麻煩。如果是用直徑切割率來表達的那么到底是表達的什么意思呢？不多說直接上圖表達

上圖表達的是和單弓的是一樣的，雙弓的中間切掉的部分就要用等面積去計算了。有很多人沒有做過雙弓形折流板換熱器，還有部分做過但是條件給的很詳細沒有注意過。

最后感謝WCE的胡工和我討論雙弓的切割率，并截圖給我傳熱軟件的設定。
