Origin(Pro)：圣誕樹圖繪制方法1【數據繪圖】

時間：2020-08-11 來源：數據繪圖瀏覽：

數據準備：不同年齡段男女性的購買力數據，每行表示不同的年齡段，兩列分別表示男性和女性。

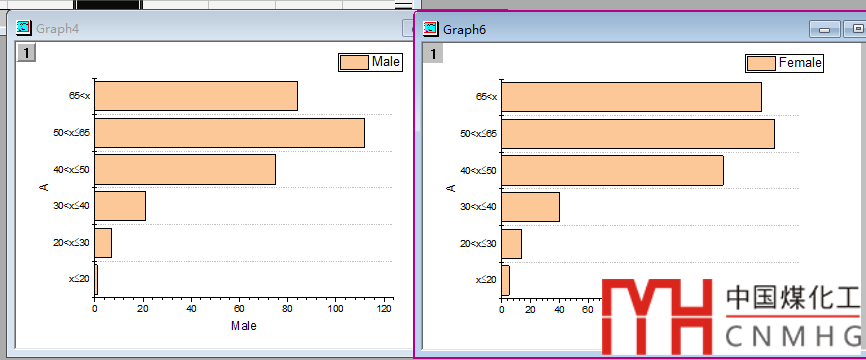

分別繪制bar圖（條形圖）：選中男性和女性的數據，分別繪制bar圖。【點我打開鏈接，查看更多條形圖的繪制教程】

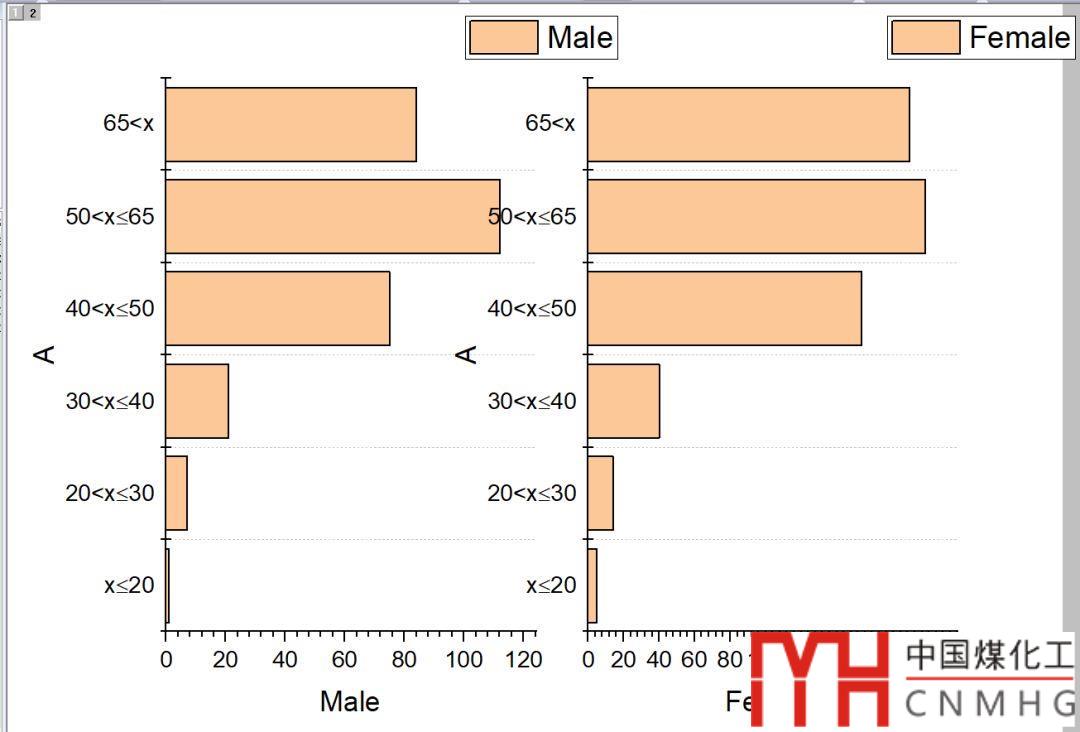

組合圖形：使用merge功能，組合上面繪制的兩個圖形，1行2列，其中男性的圖在左邊。【在微公號“數據繪圖”后臺回復merge，查看更多關于圖層合并的詳細教程】
調整格式：包括坐標軸格式、填充色、圖層大小等格式，【在微公號“數據繪圖”后臺回復格式，查看更多關于Origin格式設置的詳細教程】。
1. 左側圖形

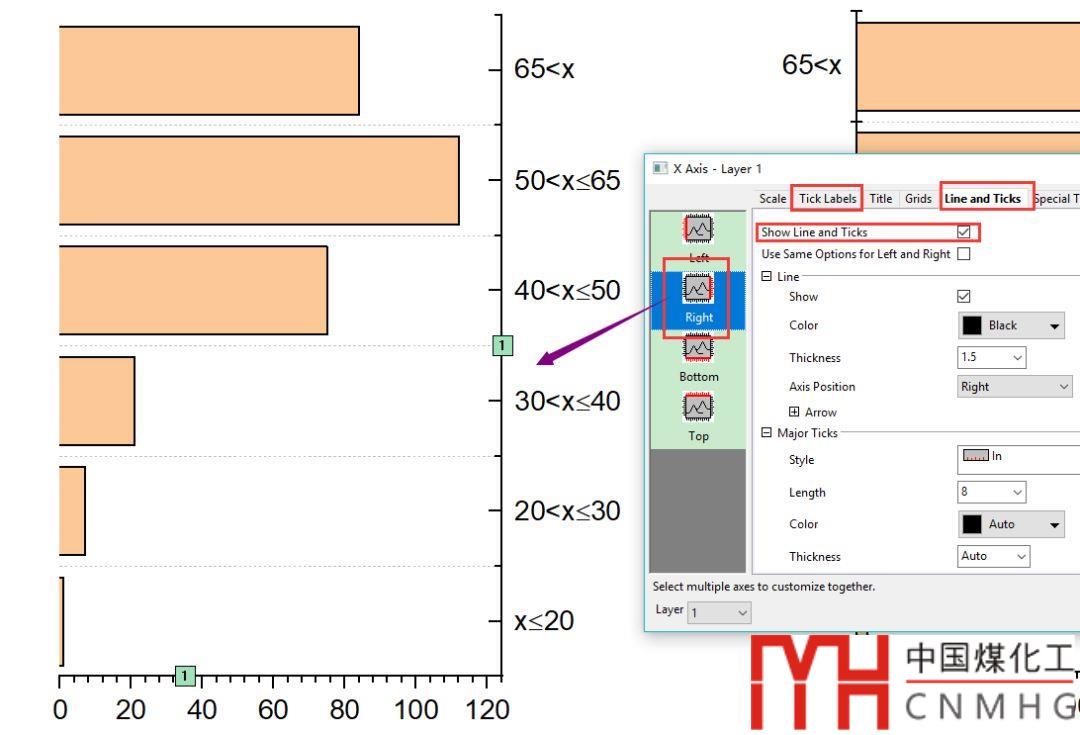

  1. 顯示右側縱坐標，隱藏左側坐標軸，【在微公號“數據繪圖”后臺回復坐標軸，查看更多關于坐標軸格式設置的詳細教程】

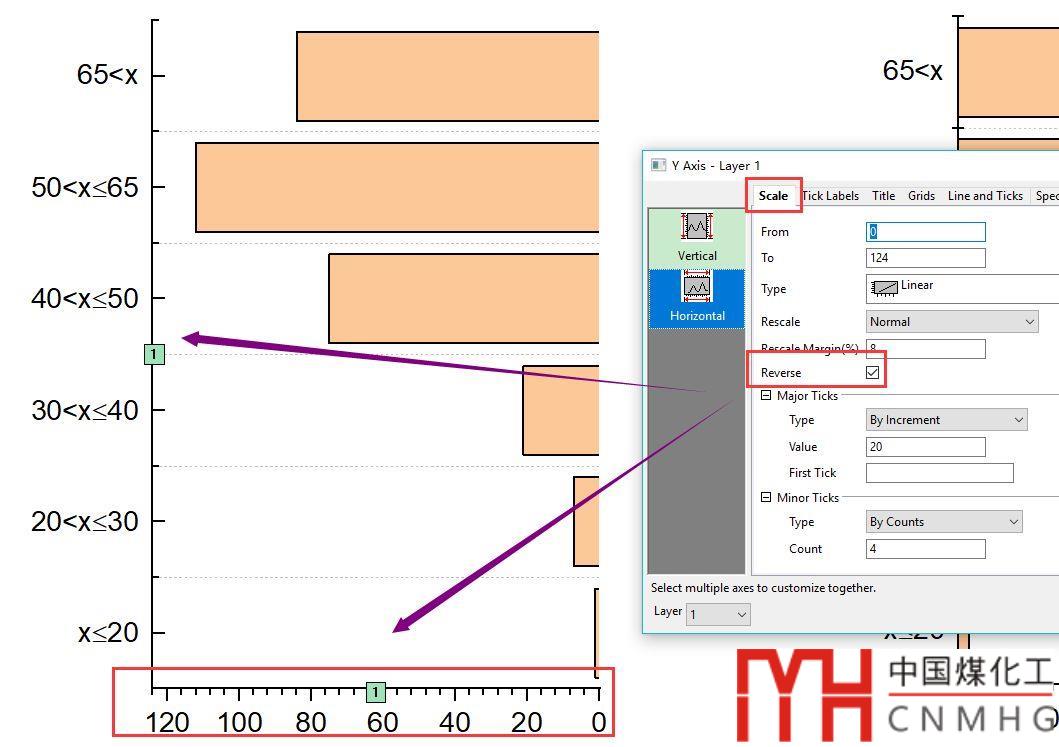

  2. 橫坐標軸需要翻轉方向，在Axis Properties->Scale下，選中Reverse，此時橫坐標方向反了過來，同時縱坐標軸也做了翻轉。

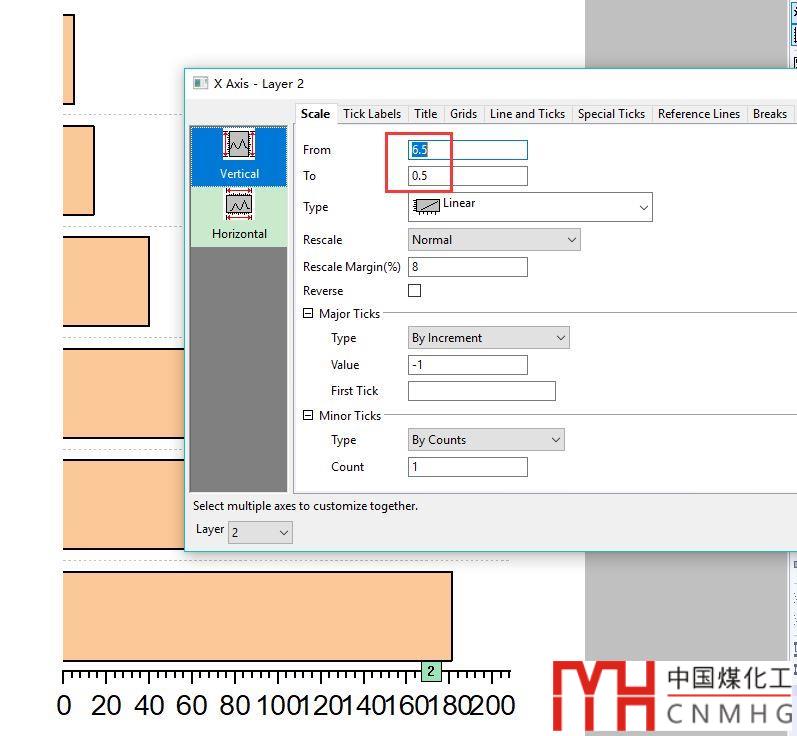

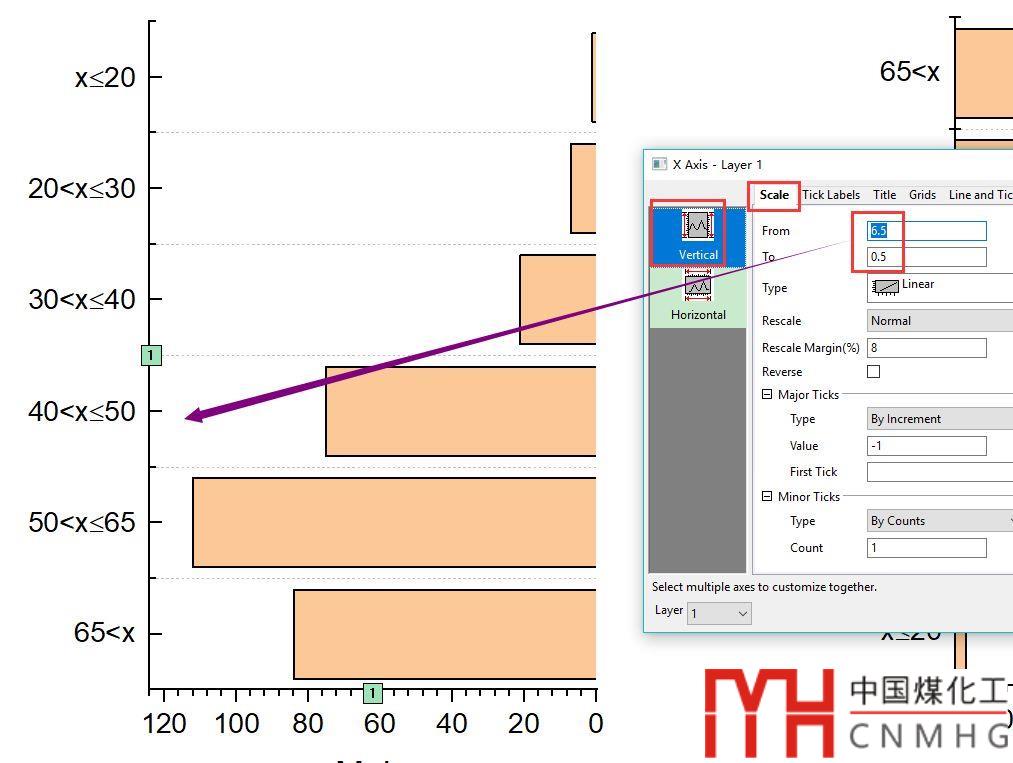

  3. 縱坐標的方向需要反向，方法是將Scale的from和to的數值對調一下。【關于翻轉和反向，后面我會專門寫篇教程，敬請關注】

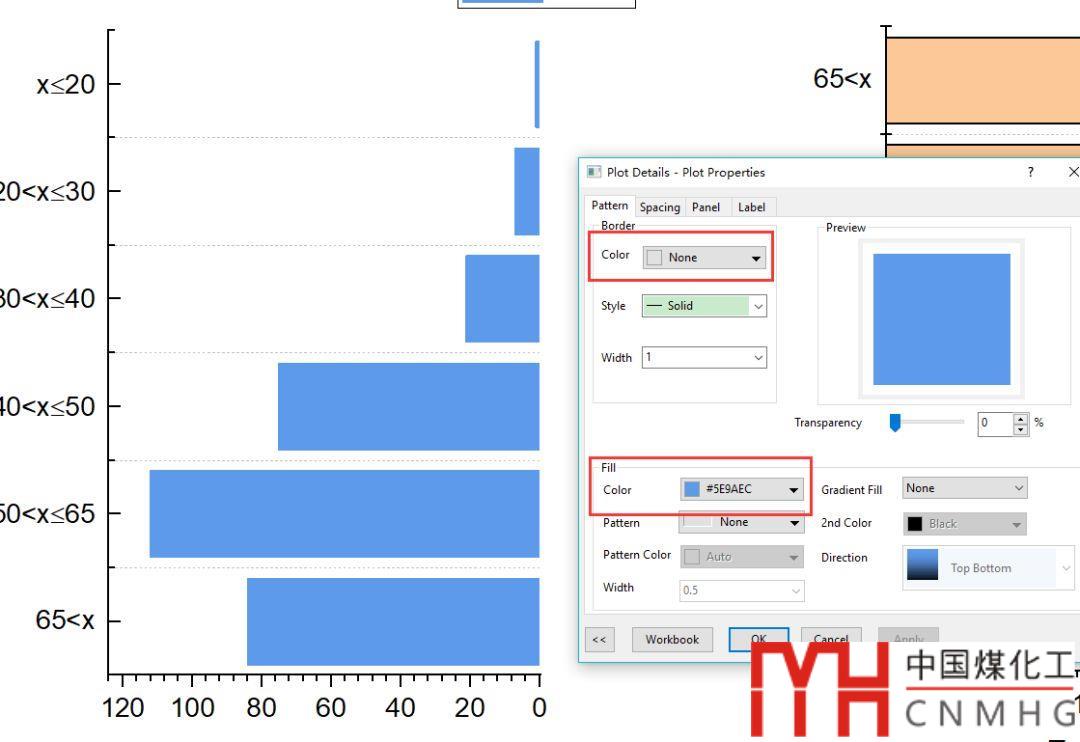

  4. 在Plot Properties里，將條形圖的邊緣顏色選為none，填充色選為淺藍色。
2. 右側圖形
  1. 與左側圖形類似，將縱坐標數值反向，然后刪除左側坐標軸。
  2. 設置顏色，填充色可以選為淺紅色。

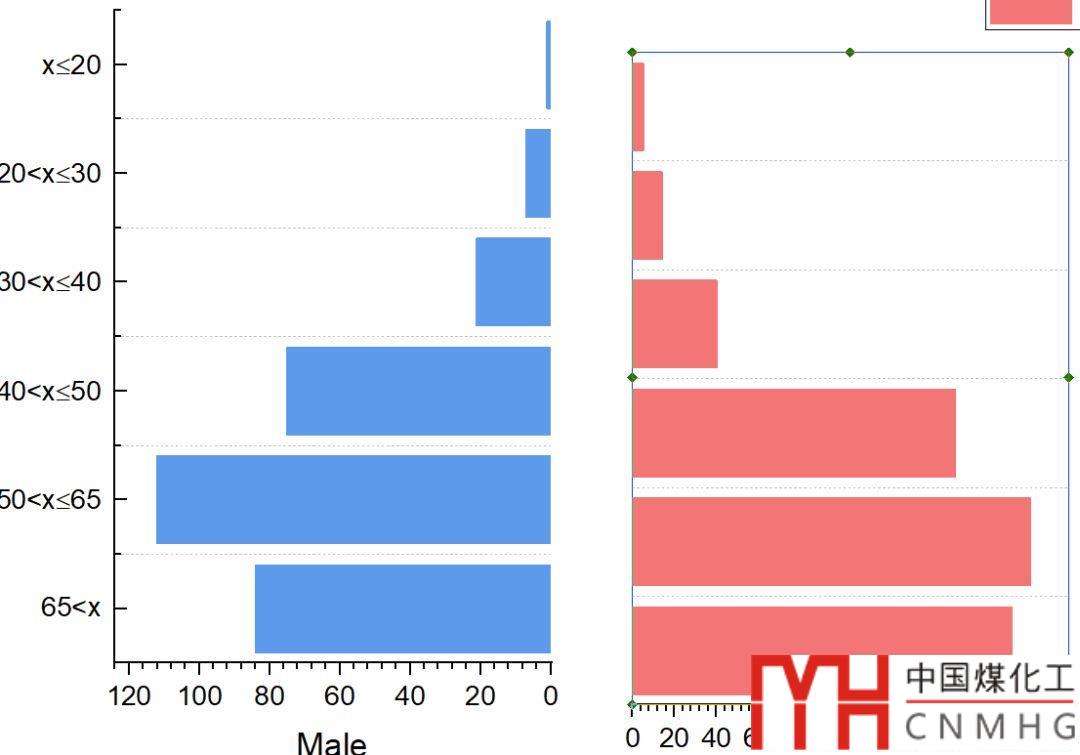

  3. 調整位置，使之與左側圖形對齊。【點我打開鏈接，查看關于圖層關聯和對齊的詳細教程】
    1. 【特別提醒】左側圖形的橫坐標范圍是0-124，右側圖形的橫坐標范圍是0-208，因此左右兩側圖形的寬度比應該是124/208。

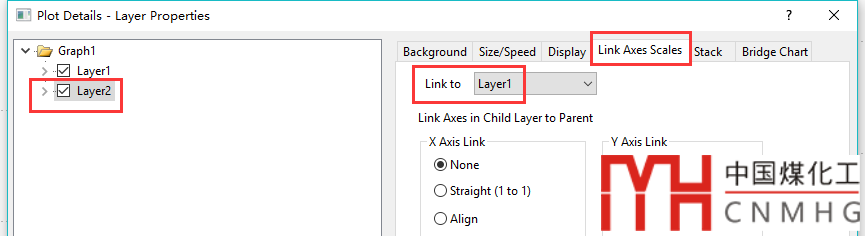

    2. 在左側圖形的Layer Properties->Link Axes Scales下，選則和圖層1（右側圖形）關聯。
    3. 切換到Size頁面，將Units選為關聯的圖層，Top設為0，Width設為168（=208/124*100），同時調整Left，使得兩個圖形靠近。
    4. 調整左側圖形的寬度，使得兩個圖形的寬不超過頁面
3. 其他格式微調以及圖形美化

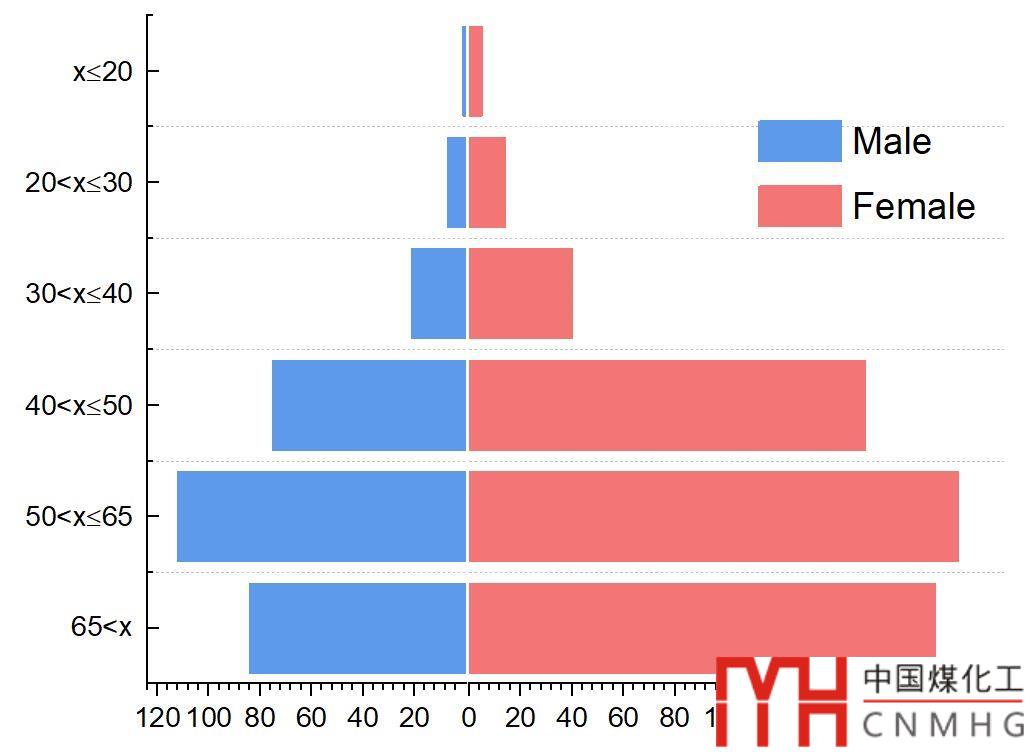

  1. 圖例：手動將兩個圖層的圖例并列對齊，去掉邊框。也可以使用自定義圖例【在微公號“數據繪圖”后臺回復圖例，查看更多關于自定義圖例的詳細教程】
  2. 橫坐標的零刻度：因?yàn)槭莾蓚€(gè)圖形合并而來，因此有兩個零刻度，為了使得圖形看起來更好看，可以隱藏其中的一個零刻度。在Axis Properties->Special Ticks選項下，將坐標軸的開始隱藏起來，即將零刻度不顯示出來。

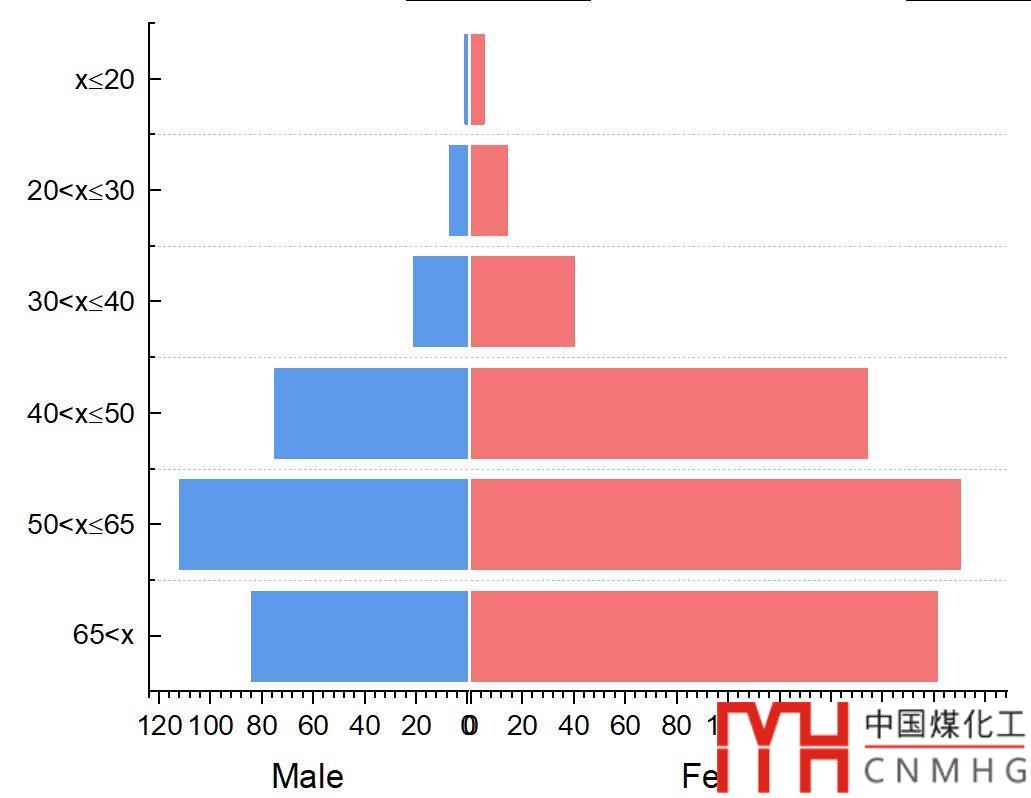

完成圣誕樹圖的繪制！
